一、設備簡介

Raycus（銳科激光）是中國領先的光纖激光器生產廠家，其 RFL-P 係列脈衝光纖激光器 廣泛應用於金屬打標、焊接、切割、表麵清洗等工業領域。

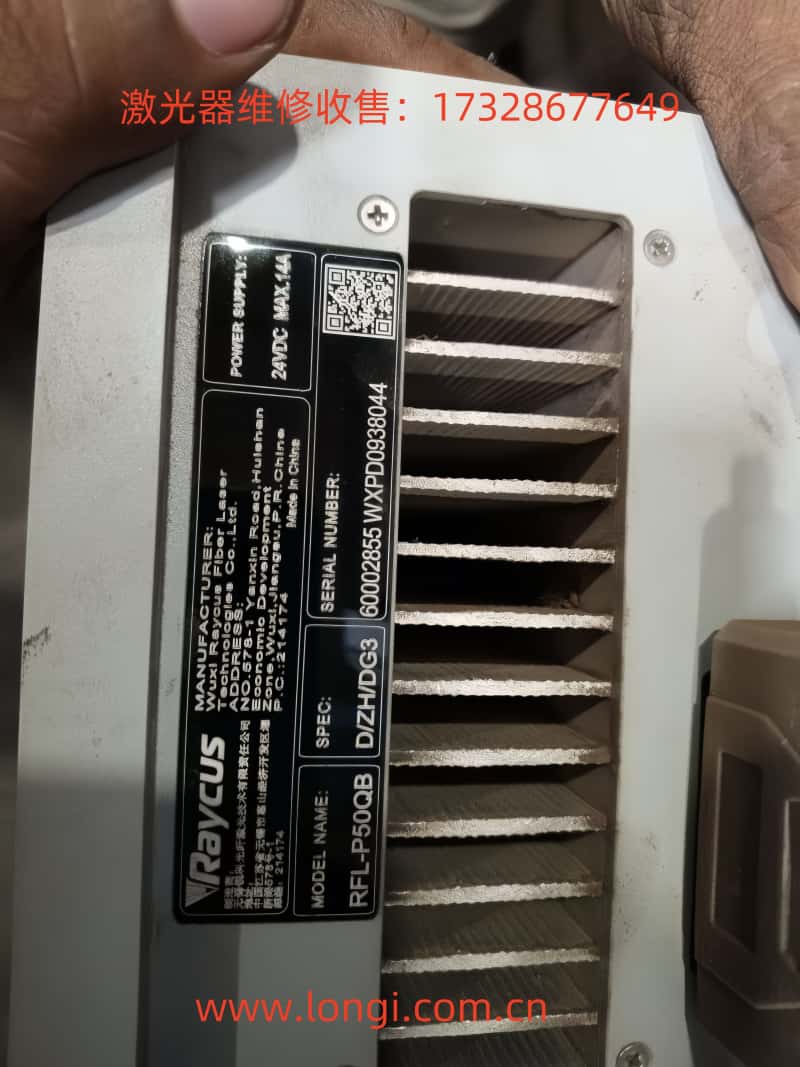

你提供的銘牌顯示：

• 型號：RFL-P50QB

• 輸出功率：500W

• 供電：24VDC / Max. 14A

• 結構：主機（激光源）+ 光纖傳輸電纜 + 激光輸出頭

在實際應用中，這類設備常見的問題主要集中在 電源、光纖、冷卻、控製信號和激光模塊 五個方麵。

二、常見故障現象

1. 完全不出光

• 通電後，激光器風扇運轉，但無激光輸出。

2. 功率下降嚴重

• 原本 500W 輸出，現在隻能達到 100~200W，無法切割或焊接。

3. 出光不穩定

• 光斑抖動、功率忽高忽低。

4. 報警燈亮 / 提示錯誤代碼

• 常見錯誤：過溫保護、光纖報警、模塊故障等。

5. 輸出光纖頭燒傷或汙染

• 透鏡發黑、光斑出現偏心或雙影。

三、故障排查流程

1. 電源檢查

• 測量電源輸入：

• 額定要求為 24VDC，最大電流 14A。

• 使用萬用表測量輸入端，確保電壓穩定在 23.5~24.5V。

• 若電壓不足，會導致激光器無法啟動或功率不足。

• 檢查電源適配器/電源櫃：

• 確認電源容量是否足夠，電流供應穩定。

• 若電源線發熱、接線鬆動，需重新加固。

排查要點：電壓偏低 → 激光器無法正常工作；電源紋波過大 → 出光不穩定。

2. 控製信號檢查

• 確認激光器使能信號：

• Raycus 激光器需要外部控製器（CNC / PLC / 打標卡）給出使能信號。

• 檢查信號線是否鬆動、接口是否氧化。

• PWM / 模擬量輸入：

• 控製卡輸出 PWM 或 0-10V 電壓信號來調節功率。

• 使用示波器或萬用表測量，確認信號波形正常。

排查要點：無控製信號 → 激光器無法出光；信號幹擾 → 功率波動。

3. 冷卻係統檢查

• 水冷循環：

• RFL-P50QB 屬於中功率激光器，需外接冷水機。

• 檢查水冷機是否正常工作，水溫是否在 25±1℃。

• 確認冷卻水管路通暢、無氣泡。

• 散熱風扇：

• 照片中風扇口有大量灰塵，應及時清理。

• 風扇轉速不足，會導致激光器過溫報警。

排查要點：冷卻不良 → 激光器過熱保護，出光中斷。

4. 光纖與輸出頭檢查

• 光纖外觀：

• 檢查光纖是否有彎折、壓痕。

• 光纖過度彎折會導致損耗增加，甚至燒毀。

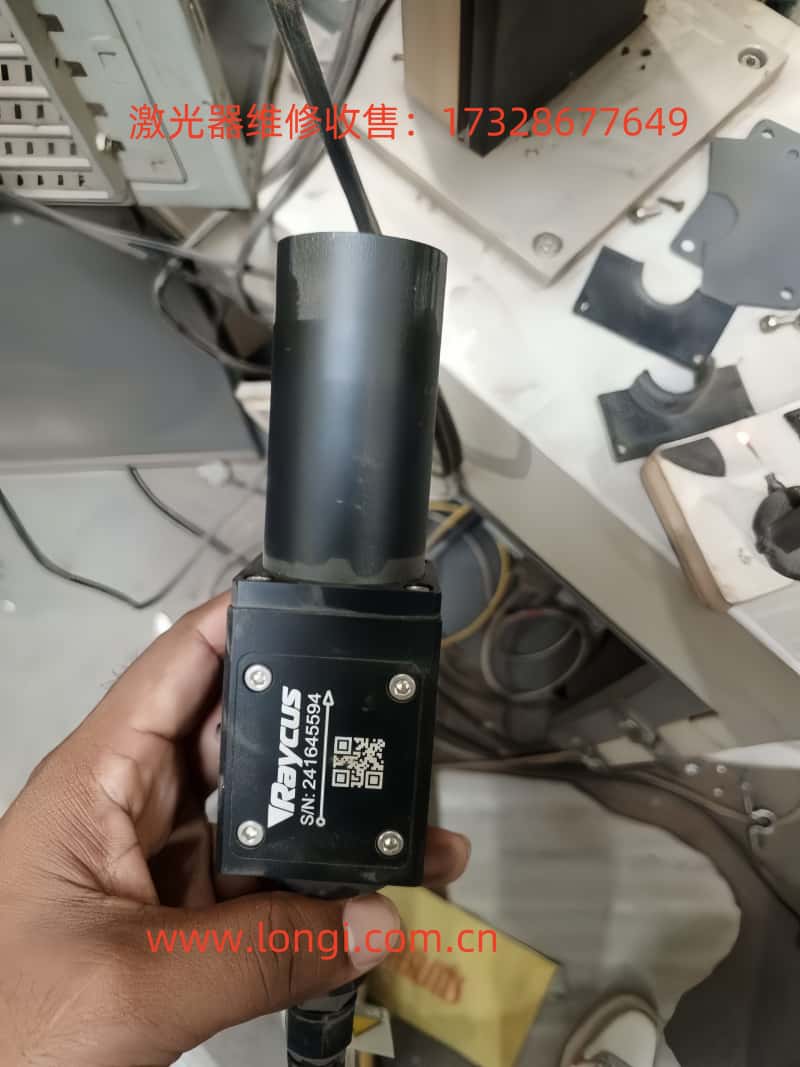

• 輸出頭（Collimator / QBH 接頭）：

• 檢查透鏡是否幹淨，有無黑斑、燒蝕痕跡。

• 若汙染，應使用專用無塵紙+酒精清潔。

• 耦合情況：

• 輸出端耦合器若鬆動，會造成光斑發散，導致切割不良。

排查要點：光纖頭汙染 → 功率下降；光纖受損 → 完全不出光。

5. 激光模塊檢查

• 模塊驅動電流：

• 若主機通電但激光不出光，可能是模塊損壞。

• 一般需要廠家維修或更換模塊。

• 功率檢測：

• 使用功率計（Power Meter）測量實際輸出。

• 若輸出遠低於額定功率 → 模塊老化。

排查要點：激光模塊老化 → 輸出功率不足；模塊燒毀 → 完全無光。

四、常見故障及解決方案

五、維護與保養建議

1. 保持散熱口清潔：定期用壓縮空氣吹灰。

2. 冷卻水定期更換：推薦使用去離子水或專用冷卻液，每 3 個月更換一次。

3. 光纖頭定期清潔：使用 99% IPA 酒精 + 無塵棉簽。

4. 避免頻繁插拔光纖頭：減少光纖連接損傷。

5. 電源穩定：建議配置穩壓電源或 UPS，避免電網波動影響。

六、總結

Raycus RFL-P50QB 光纖激光器是一款高性能工業激光源，但其正常運行依賴於 穩定的電源、良好的冷卻、幹淨的光纖端口和可靠的控製信號。
根據你的照片和視頻推測，該設備可能存在 風扇散熱積灰、水冷不足或輸出頭汙染 的問題，這些情況都會導致功率下降或出光不穩。

建議你按照以下順序排查：

1. 先檢查電源（24VDC）是否正常

2. 確認冷卻係統運行是否良好

3. 清潔風扇和輸出光纖頭

4. 用功率計檢測實際輸出

5. 若仍有問題 → 考慮送廠維修
