ABB MicroFlex e150 STO 安全回路原理與接線實戰詳解

一、引言

在現代工業自動化中，伺服驅動器的安全功能已成為設備設計中不可或缺的環節。尤其是在需要快速、可靠停止電機輸出扭矩的應用場景中，**STO（Safe Torque Off，安全扭矩關閉）**功能發揮著重要作用。ABB MicroFlex e150 伺服驅動器作為一款高性能的多用途伺服驅動設備，內置了符合國際安全標準的雙通道 STO 安全輸入回路。正確理解其原理與接線方法，不僅關係到設備能否正常運行，更直接影響到現場人員和設備的安全。

本文將基於實際說明書資料與調試經驗，深入剖析 ABB MicroFlex e150 的 STO 接口設計、工作原理及台架調試與工程應用的接線方案。

二、STO 功能概述

1. 什麽是 STO

STO（Safe Torque Off）是一種安全功能，用於立即切斷電機的驅動脈衝，使電機停止產生轉矩，從而防止意外的運動。它的特點是：

• 快速響應：無需機械製動即可切斷驅動信號；

• 無機械磨損：通過電子方式實現，不會造成製動器磨損；

• 安全可靠：符合 EN ISO 13849-1 和 IEC 61800-5-2 等國際安全標準。

在 ABB MicroFlex e150 中，STO 輸入端控製的是電機輸出功率部分的功率晶體管（IGBT）驅動許可，一旦檢測到 STO 斷開，驅動器立即關閉電機扭矩。

2. 雙通道冗餘設計

ABB MicroFlex e150 的 STO 電路為 雙通道（STO1 與 STO2），即：

• STO1：端子 X3:18（正）與 X3:8（SREF 公共端）

• STO2：端子 X3:19（正）與 X3:9（SREF 公共端）

兩個通道相互獨立，任何一通道斷開，驅動器都會判定為不安全狀態並切斷輸出。這種設計提升了係統的容錯能力，滿足了更高等級的安全需求。

三、硬件結構與原理分析

1. 接口布局

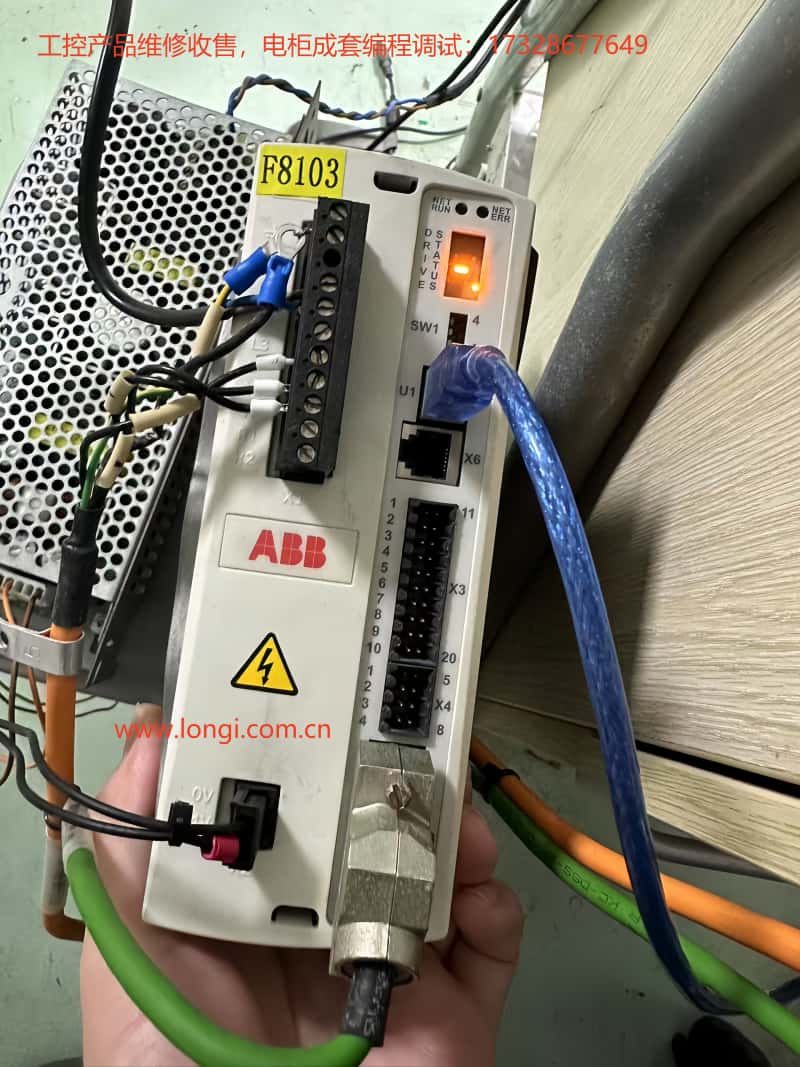

根據 ABB 官方硬件手冊，MicroFlex e150 的 X3 接口為多功能數字輸入/輸出端，其中：

• 18 腳（STO1）：安全輸入通道 1 正端

• 8 腳（SREF）：安全輸入通道 1 參考地

• 19 腳（STO2）：安全輸入通道 2 正端

• 9 腳（SREF）：安全輸入通道 2 參考地

驅動器的控製電源輸入位於 X2 接口（+24V 和 0V），這一路電源既為控製係統供電，也為 STO 輸入回路提供信號電源。

2. 內部電路原理

從手冊電氣原理圖可知，每路 STO 輸入內部均串聯有：

• 33 Ω 電阻（限流）

• 6.8 kΩ 電阻（偏置）

• 光耦隔離器 TLP281

• 內部 DGND 接地

當外部給 STO 輸入提供電壓（Vcc 對 SREF），光耦導通，驅動器檢測到通道閉合，允許電機輸出；反之則進入安全停機狀態（E10033 報警）。

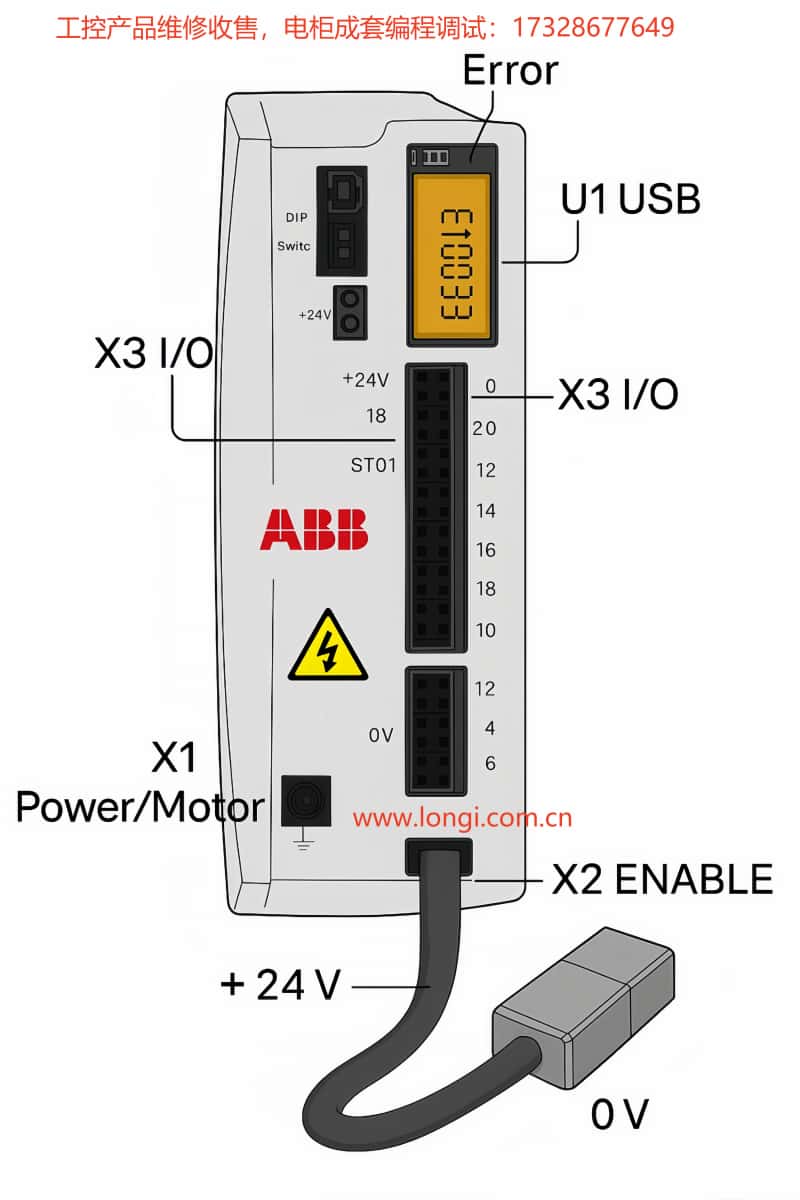

四、E10033 報警原因與解除方法

1. 報警原因

E10033 報警在手冊中定義為 STO 輸入未閉合。常見原因包括：

• 調試階段 STO 未接線（常見於實驗室測試時）

• 僅接通了一路 STO（另一通道懸空）

• 安全繼電器未閉合或外部安全回路斷開

• 接線錯誤，SREF 與控製電源地未正確共地

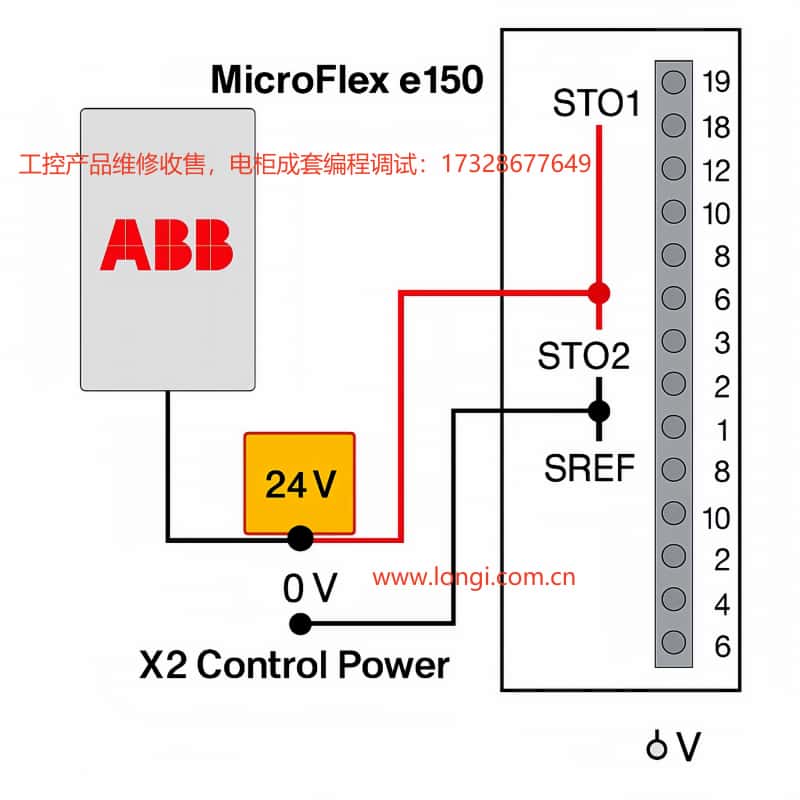

2. 臨時測試接法

在台架調試或無安全回路的實驗條件下，可通過臨時短接的方法消除 E10033：

1. 從 X2:+24V 分兩路引線，分別接到 X3:18（STO1） 和 X3:19（STO2）

2. 從 X2:0V 分兩路引線，分別接到 X3:8（SREF） 和 X3:9（SREF）

3. 確保兩路 STO 同時得到 +24V 對 SREF 的供電信號

4. 上電後 E10033 消失，即可正常使能

⚠ 這種方法僅限測試，不得在實際生產中使用。

五、工程應用中的安全接線方案

在正式工程應用中，STO 通道應由安全控製設備驅動，例如：

• 雙通道安全繼電器（如 Pilz PNOZ 係列）

• 安全 PLC（如 ABB Pluto、Siemens S7-1500F）

• 急停按鈕 + 安全繼電器組合

1. 接線要點

• 雙通道獨立布線：STO1 與 STO2 分別由安全繼電器兩個獨立觸點控製

• 同一參考地：SREF 必須與控製電源 0V 共地

• 屏蔽與抗幹擾：STO 信號線宜使用雙絞屏蔽線，屏蔽層單端接地

2. 安全等級計算

依據 EN ISO 13849-1，可通過雙通道 STO 與安全繼電器組合，達到 PL e / SIL3 安全等級。
這種組合在機械手臂、數控機床、包裝生產線等需要快速停機的設備中非常常見。

六、現場調試經驗分享

1. 首次上電必查 STO：驅動器出廠默認啟用 STO 功能，若不接線直接上電，會必然報 E10033。

2. 軟件監控 STO 狀態：在 Mint WorkBench 軟件中，可以實時查看 STO 輸入狀態，方便判斷是接線問題還是外部安全回路問題。

3. 測試方法：在調試階段，可用 24V 電源替代安全繼電器，驗證驅動器響應速度與狀態變化。

4. 避免誤接高壓：STO 輸入隻能接 24V DC，接入 AC 或高於 30V DC 會損壞光耦。

5. 不要混接 SREF：SREF 隻能與 STO 對應通道的負端共用，不能隨意互換或懸空。

七、結論

ABB MicroFlex e150 的 STO 接口設計符合高等級安全要求，雙通道冗餘確保了電機在關鍵時刻能夠快速、可靠地切斷扭矩輸出。無論是在台架調試還是現場工程應用，理解 STO 的原理與正確接線方法都是保證驅動器正常運行和人員設備安全的前提。

總結要點：

• 雙通道 STO 必須同時閉合才能使能驅動器；

• 台架測試可臨時用 24V 電源短接，但實際應用必須接入合規的安全回路；

• 正確接線、合理屏蔽與共地是避免 STO 誤動作的關鍵。
