ABB EL3020（Uras26）CO₂ 分析儀標定原理、常見故障與現場處理方法

一、引言

ABB EL3020（搭載 Uras26 紅外分析模塊）是一款高精度多組分氣體分析儀，廣泛應用於化工、冶金、電力、環保等領域的 CO₂、CO、CH₄ 等氣體在線監測。為了確保測量數據的準確性和長期穩定性，定期進行**零點校準（Zero Point）與量程校準（Span Calibration）**是必不可少的工作。然而，在現場標定過程中，工程師常常會遇到“校準拒絕”“半漂移誤差”等問題，甚至一次標定錯誤後無法再次標定，影響儀器正常使用。

本文將從標定原理、常見問題成因、故障現象分析、現場排查步驟、解鎖與恢複方法等方麵進行深入解析，並結合現場案例提供可操作的解決方案。

二、EL3020（Uras26）標定原理

2.1 零點校準（Zero Point）

零點校準的目的是消除光學係統和傳感器在無被測氣體時的背景信號幹擾，使測量曲線在零點處對齊。

• 條件：必須通入不含被測組分的零點氣（通常為高純氮或零空氣）。

• 要求：氣體純度足夠（CO₂ < 0.1 ppm 對於 0–5 ppm 量程），氣路完全衝洗幹淨，讀數穩定。

2.2 量程校準（Span）

量程校準用於調整儀器在滿量程附近的靈敏度，使實際讀數與標準氣體濃度一致。

• 條件：通入已知濃度的標準氣體（如 3 ppm CO₂）。

• 要求：氣體濃度準確且穩定，標氣標簽與儀器設定一致。

2.3 校準保護機製

為了避免因誤操作導致測量曲線偏移，EL3020 內部設有校準條件判斷與保護鎖定：

• 如果當前讀數與預期零點/量程差距過大，將提示“Span Shift”或“半漂移誤差”。

• 出錯後，部分固件會自動鎖定標定功能，直到執行複位或解鎖。

三、常見標定問題及原因分析

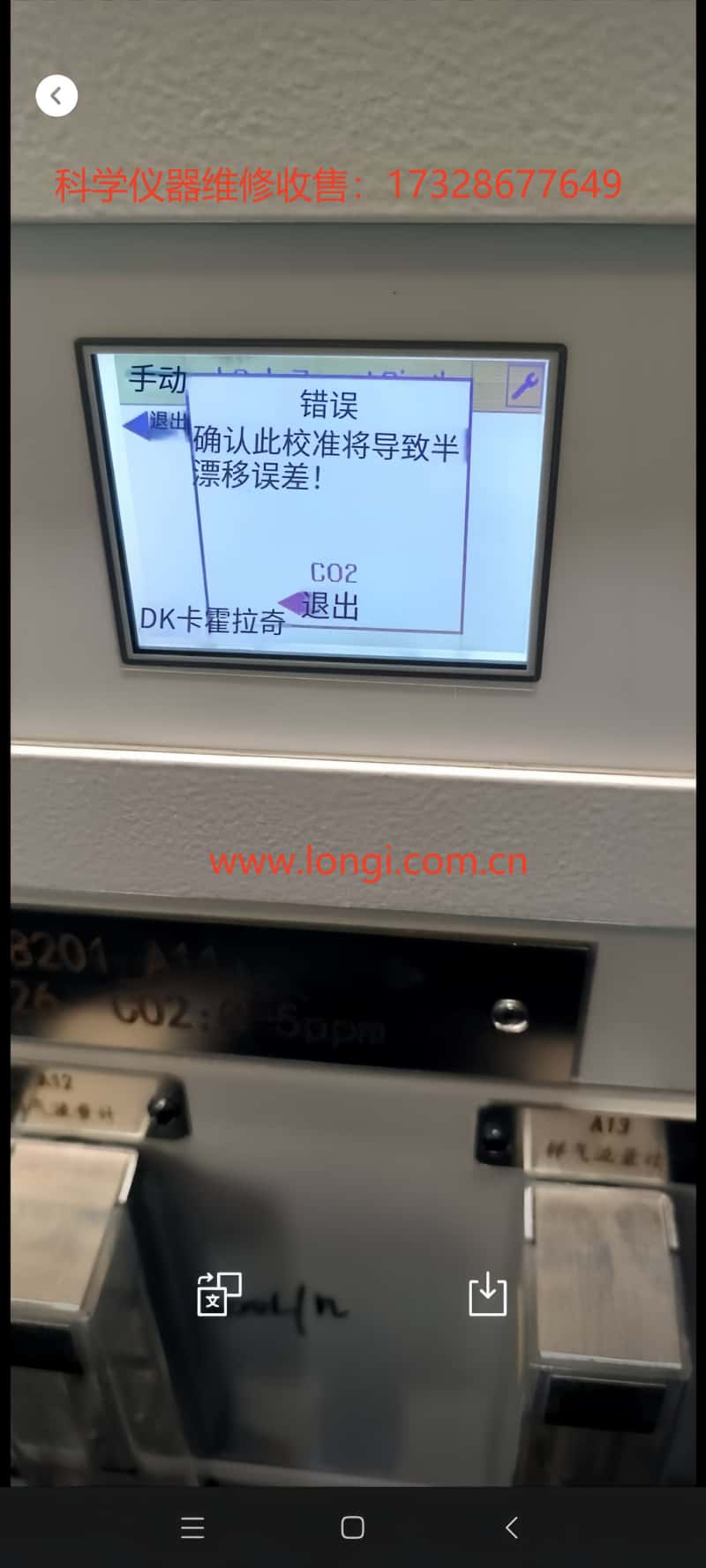

3.1 “確認此次校準將導致半漂移誤差”提示

原因分析：

1. 標氣濃度錯誤（零點氣中含有 CO₂ 或量程氣濃度不符）

2. 氣路殘留或衝洗不足

3. 流量異常（過低、過高或不穩定）

4. 儀器未穩定（預熱不足、光學係統溫漂）

處理建議：

• 確認氣源濃度與標簽一致

• 衝洗 ≥5–10 分鍾

• 調整流量至推薦值（如 60 L/h）

• 預熱 ≥30 分鍾

3.2 零點校準拒絕執行

原因分析：

• 當前讀數超出零點允許範圍（例如 0–5 ppm 量程下要求讀數 <0.1 ppm）

• 上一次標定失敗後進入鎖定狀態

• 菜單權限不足（需要維護密碼）

處理建議：

1. 確認零點氣純度（CO₂ <0.1 ppm）

2. 延長衝洗時間，確保讀數穩定

3. 檢查維護菜單中是否有“Calibration Reset”

4. 若被鎖定，執行解鎖或出廠標定恢複

3.3 一次標定錯誤後無法再次標定

原因分析：

• 固件保護：記錄上次標定失敗狀態，需清除錯誤標誌才能繼續

• 數據保護：避免連續錯誤標定導致漂移累積

解鎖方法：

• 菜單複位：Service → Calibration Reset

• 斷電重啟 + 衝洗

• 恢複出廠標定（需謹慎，丟失當前標定參數）

• 串口命令解鎖（CALRESET）

四、現場排查與操作步驟

4.1 標定前檢查

1. 氣源確認

• 檢查氣瓶標簽與儀器標定設定值一致

• 確認高純氮或零空氣純度 ≥99.999%

2. 氣路與流量

• 檢查流量計刻度是否符合要求

• 確認無泄漏、閥門狀態正確

3. 預熱與穩定

• 通電預熱 30–60 分鍾

• 切換氣源後衝洗 5–10 分鍾

4.2 標定執行流程

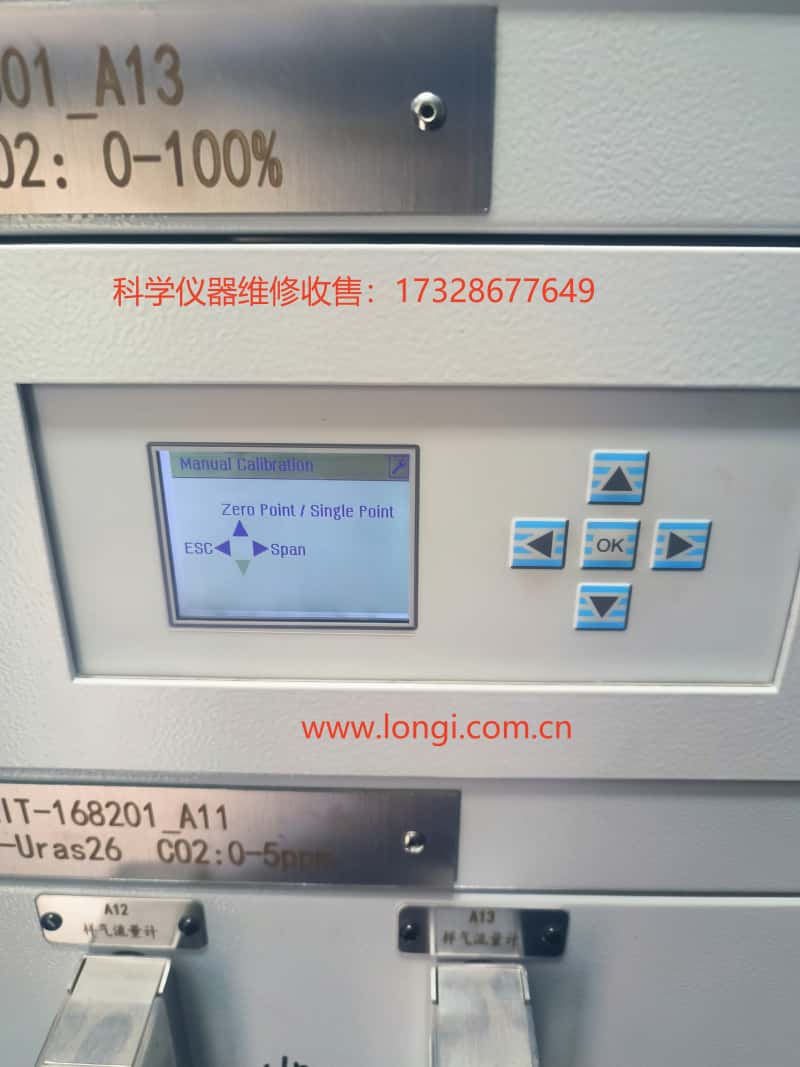

1. 按操作麵板右側“扳手”圖標進入維護菜單

2. 選擇 Manual Calibration

3. 根據需要選擇 Zero Point 或 Span

4. 等待係統采樣穩定 → 按 OK 執行標定

5. 標定完成後返回測量界麵確認讀數變化

4.3 標定失敗後的處理

1. 檢查氣源 → 衝洗 → 再嚐試

2. 如果仍然提示錯誤 → 進入維護菜單 → Calibration Reset

3. 若菜單無此項 → 斷電 + 衝洗 → 重啟

4. 仍無效 → 用服務軟件通過串口解鎖

五、案例分析：某現場 CO₂ 零點標定失敗

現場情況：

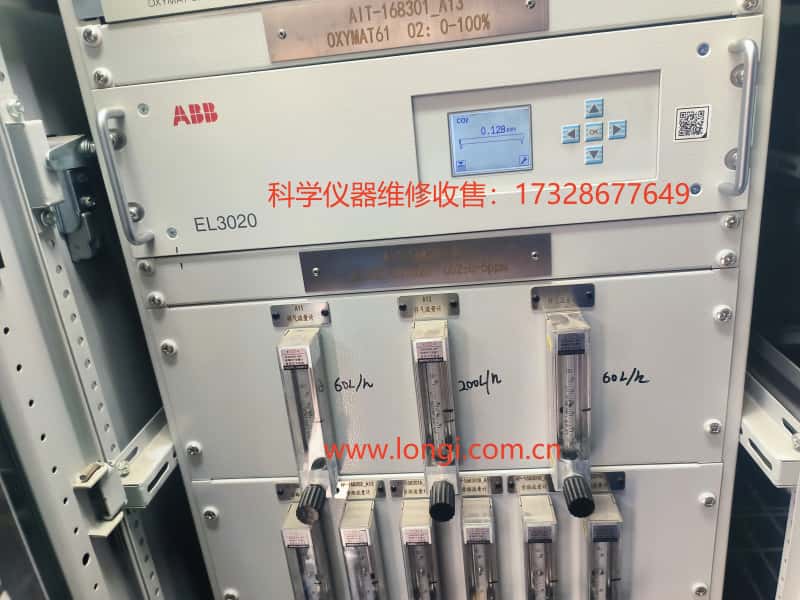

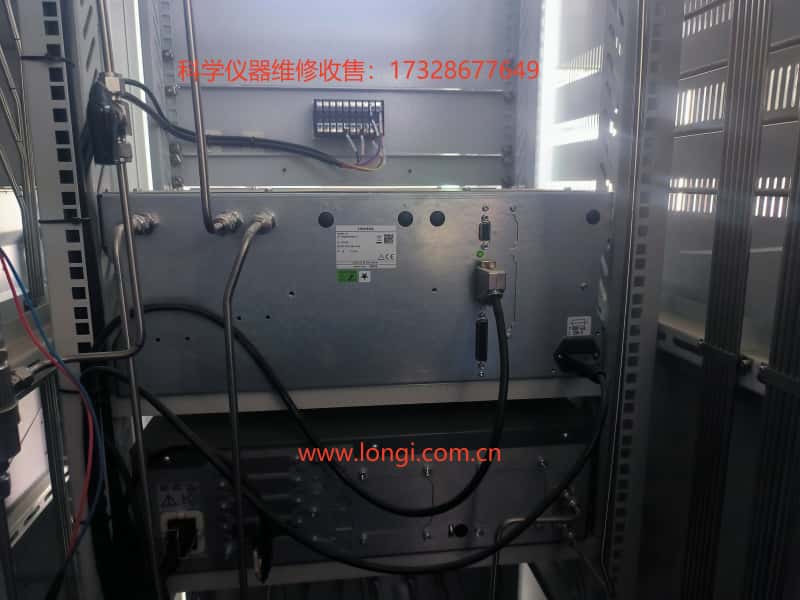

• 儀器：ABB EL3020（0–5 ppm CO₂）

• 零點氣：高純氮（99.999%）

• 流量：60 L/h

• 現象：執行零點標定時提示“半漂移誤差”，標定失敗後無法再次標定

排查過程：

1. 確認氣瓶純度正常

2. 發現切換零點氣後衝洗不足（僅 2 分鍾）

3. 延長衝洗至 10 分鍾 → 讀數從 0.35 ppm 穩定到 0.05 ppm

4. 執行 Calibration Reset → 重新零點標定成功

經驗總結：

• 衝洗時間不足是常見原因

• 標定失敗後第一步是解鎖或複位

六、按鈕與圖標功能說明

• 左側圖標（信封/文件夾）
  數據記錄與查看功能，進入曆史數據或校準記錄界麵

• 右側圖標（扳手）
  維護與校準入口，包括零點、量程校準、氣路測試等

七、預防措施與維護建議

1. 定期檢查氣源純度，防止標定用氣被汙染

2. 標定前充分衝洗氣路

3. 按廠家推薦周期進行零點與量程校準

4. 對操作人員進行培訓，減少誤操作

八、結論

ABB EL3020（Uras26）在高精度氣體分析中具有穩定可靠的性能，但前提是正確的氣路管理與標定操作。了解其標定原理、保護機製與常見問題排查方法，可以大大降低現場故障率，確保數據長期穩定。
遇到標定失敗或鎖定，應按照本文提供的排查步驟，從氣源、氣路、流量、狀態、解鎖方法等方麵逐一驗證，從而快速恢複設備正常運行。
