中泰威LC400E變頻器Err42故障：速度偏差過大問題的全麵解析與解決方案

引言

在現代工業自動化領域，變頻器作為電機控製的核心設備，扮演著至關重要的角色。中泰威（ZTV）的LC400E係列變頻器以高性價比和穩定性能著稱，廣泛應用於機械製造、風機泵類負載及電梯等場景。然而，Err42錯誤代碼（速度偏差過大）是該係列變頻器常見的報警類型，可能導致電機停轉、生產中斷甚至設備損壞。本文將從故障定義、原因分析、診斷步驟、解決方案及預防措施等方麵，為工程技術人員提供係統性指導。

Err42故障概述

Err42故障在LC400E變頻器顯示屏上以紅色字體顯示，通常伴隨蜂鳴報警或指示燈閃爍。其本質是閉環控製模式下速度反饋值與設定值偏差超過預設閾值（參數P2-10定義，默認值一般為5%-10%）。當偏差持續超限，變頻器會觸發保護性停機，以防止電機失控或過載。

典型症狀：

• 電機啟動後迅速停轉；

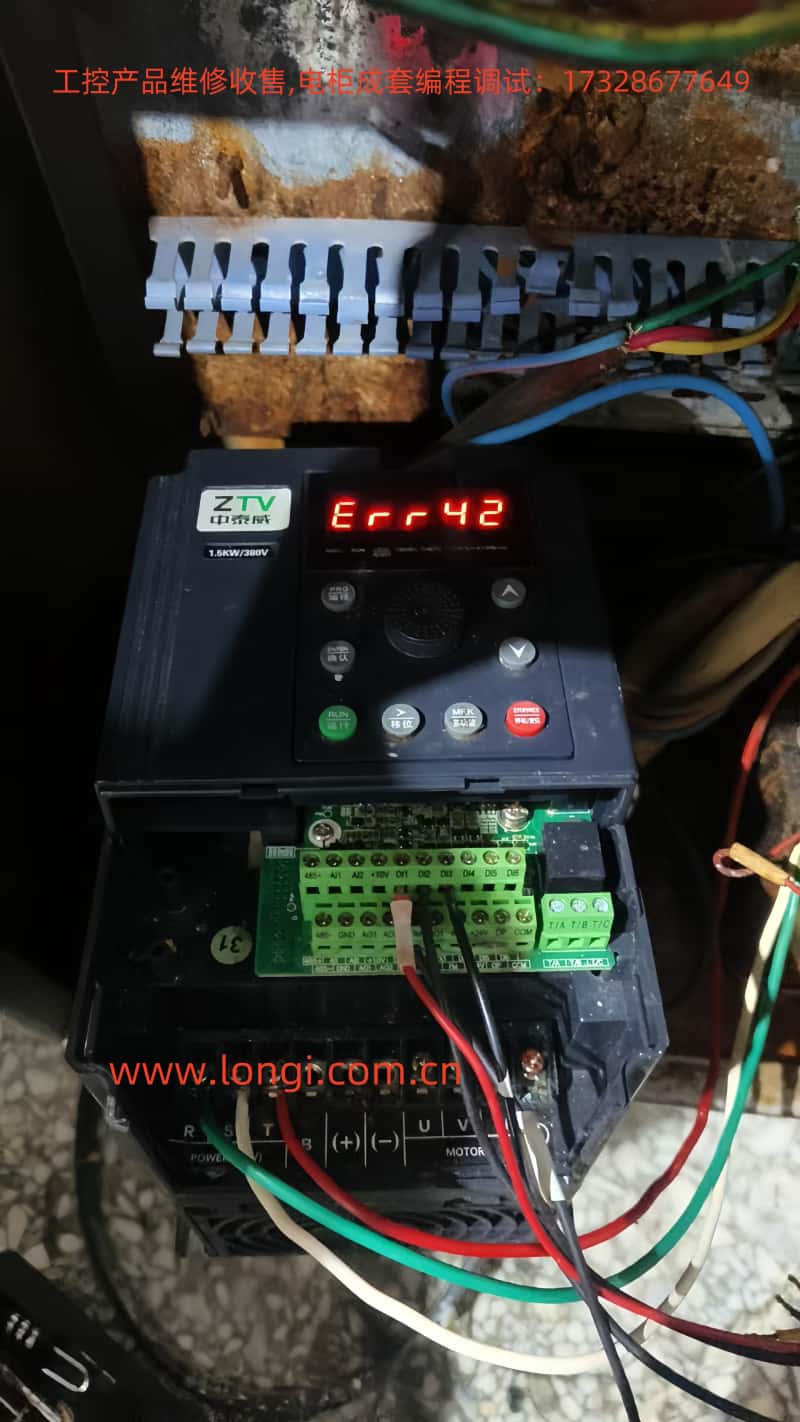

• 變頻器麵板顯示Err42；

• 輸出電流異常波動；

• 機械振動或異響。

故障影響：

• 在風機應用中，可能導致風量波動，影響通風係統；

• 在泵類負載中，可能造成壓力不穩，中斷工藝流程；

• 統計顯示，速度相關故障占變頻器總故障的15%-20%，Err42是典型代表。

Err42故障的可能原因分析

根據中泰威LC400E說明書及實際案例，Err42故障主要由以下原因引發：

1. 編碼器參數設置錯誤

• 在閉環矢量控製模式（P0-01=1）下，編碼器類型（P9-69）或脈衝數（P9-70）設置錯誤，會導致速度反饋信號失真。

• 示例：實際編碼器為增量式，但參數設為絕對式，引發信號不匹配。

2. 電機自學習未執行或不完整

• 變頻器需通過自學習獲取電機電阻、電感等參數（通過P9組參數啟動）。若自學習中斷或未執行，速度控製精度將下降。

• 手冊強調：自學習是閉環控製的前提，忽略此步驟易導致Err42。

3. 速度偏差設定值過小

• 參數P2-10定義了允許的速度偏差閾值。若設定值過小（如低於負載波動範圍），輕微偏差也會觸發報警。

• 常見場景：輸送帶啟動時瞬間扭矩增加，導致速度短暫波動。

4. 突然負載增加

• 機械卡阻、負載超重或傳動鏈條鬆動等外部因素，會使電機實際速度落後於設定值，引發偏差累積。

5. 接線異常

• 變頻器輸出端U、V、W與電機間的連接問題（如線纜斷開、接觸不良、相序錯誤或接地不良），會幹擾反饋信號或輸出功率，間接放大速度偏差。

其他因素：高溫、塵埃積累或電源不穩等環境問題，也可能間接誘發Err42。

診斷Err42故障的步驟

診斷需係統化進行，確保安全第一（斷電操作）：

1. 初步檢查設備狀態

• 觀察變頻器麵板，確認Err42代碼；

• 記錄報警時間、運行頻率及負載情況；

• 使用多用表測量輸入電壓（AC 3PH 380V±15%），確保在正常範圍內。

2. 查看參數設置

• 進入參數模式（按PRG鍵），檢查P0-01是否為1（閉環模式）；

• 驗證P9-69（編碼器類型）和P9-70（編碼器脈衝數）是否匹配實際硬件。

3. 測試電機自學習

• 若未自學習，啟動P9組功能進行靜態或動態自學習（空載條件下持續幾分鍾）；

• 完成後重啟變頻器，觀察故障是否複現。

4. 測量速度偏差

• 通過監控組參數（如d0-00實際速度、d0-01設定速度）計算偏差；

• 若偏差持續超過P2-10設定值，標記為軟件問題。

5. 硬件檢驗

• 斷電後檢查U、V、W輸出線纜，用兆歐表測試絕緣電阻（>5MΩ為正常）；

• 旋轉電機軸檢查機械阻力，使用示波器監測編碼器信號波形（若可用）。

6. 環境評估

• 檢查變頻器安裝位置，避免潮濕或高溫（工作溫度-10°C~40°C）；

• 清理灰塵，確認風扇運轉正常。

診斷建議：記錄日誌以便後續分析；若初步診斷無果，可參考類似品牌經驗（如ZHZK逆變器的ERR42常源於控製模式衝突）。

Err42故障的解決方法

針對上述原因，提供逐一解決方案（操作前確保設備斷電並由專業人員執行）：

1. 修正編碼器參數

• 進入P9組，設置P9-69為正確編碼器類型（如0為無編碼器，1為ABZ增量）；

• 輸入P9-70脈衝數（參考電機銘牌或實測值）；

• 保存參數後重啟測試。

2. 執行電機自學習

• 設置P9-00為1（靜態自學習）或2（動態），按RUN鍵啟動；

• 手冊警告：自學習時電機勿帶載。

3. 調整速度偏差設定

• 增大P2-10值（如從5%調至10%），但勿過大以免影響控製精度；

• 逐步測試並監控偏差變化。

4. 處理負載問題

• 檢查機械連接，緊固鏈條或皮帶；

• 減輕負載或增加加減速時間（P0-13、P0-14）；

• 若負載突變頻繁，考慮升級變頻器功率（如LC400E-1R5G為1.5kW，輸出3.8A）。

5. 修複接線

• 更換損壞線纜，確保U、V、W相序正確（順時針旋轉）；

• 加強接地，測試電阻<4Ω；

• 重新連接後空載試運行。

備選方案：若故障持久，可嚐試切換控製模式（如從閉環到V/F，P0-01=2），此法可繞過反饋問題（參考ZHZK案例）。解決後清零故障記錄（P7-13=1），監控運行至少1小時。

預防Err42故障的措施

預防勝於治療，以下策略可降低Err42發生率：

1. 規範安裝與調試

• 安裝時確保通風良好，線纜規格匹配（>1.5mm²）；

• 初次使用必進行自學習並備份參數。

2. 定期維護

• 每季度檢查編碼器、線纜及負載；

• 使用手冊P7組監控曆史故障，及早幹預。

3. 參數優化

• 根據負載類型調整P2-10和加減速時間；

• 啟用故障自動複位（P8-14）以減少手動幹預。

4. 環境控製

• 加裝防塵罩，監控溫度；

• 電源側加裝濾波器防諧波幹擾。

5. 培訓與監控

• 對操作員進行手冊知識培訓；

• 集成遠程監控係統，實時追蹤速度偏差。

長期效果：實施上述措施可將故障率降至5%以下，提升設備壽命。

實際案例分析

案例1：某工廠風機應用

• 問題：一台LC400E-1R5G變頻器驅動1.5kW電機，運行中突發Err42。

• 診斷：編碼器參數P9-70設為1024脈衝，但實際為2048；電機未自學習。

• 解決：修正參數，執行動態自學習，調整P2-10至8%；重啟後正常運行，節省停機損失約5000元。

案例2：借鑒ZHZK經驗

• 問題：SVC模式下Err42頻發。

• 解決：切換至V/F模式後故障消失，證明控製模式兼容性重要。

結論

中泰威LC400E變頻器的Err42故障雖常見，但通過係統分析和針對性解決，可高效排除。理解其本質——速度偏差過大——是關鍵。從參數設置到硬件檢查，每步都需嚴謹操作。未來，隨著智能診斷技術的發展（如AI監控），類似故障將更易預防。建議用戶保留手冊，定期谘詢廠家支持，最終通過良好的維護習慣保障設備可靠運行。
