深圳台達變頻器V680係列E-09欠壓故障的機理與解決方案
引言
變頻器（Variable Frequency Drive，VFD）是現代工業自動化中的核心設備，通過調節電機轉速和扭矩實現高效節能和精確控製。深圳台達控股有限公司（Shenzhen Tai Da Holdings）的V680係列變頻器以其高性能和廣泛適用性在工業領域中備受推崇。然而，變頻器在運行過程中可能因各種原因出現故障，其中“E-09”欠壓故障是較為常見的一種。該故障可能導致生產中斷、設備損壞或性能下降，影響工業流程的連續性和效率。本文將詳細探討V680係列變頻器中E-09欠壓故障的機理、可能原因、診斷步驟、解決方案及預防措施，為用戶和技術人員提供全麵指導。
V680係列變頻器的技術背景
變頻器的作用
變頻器通過將固定頻率的交流電轉換為可調頻率和電壓的交流電，實現對交流電機的精確控製。這種控製方式廣泛應用於傳送帶、泵、風機和壓縮機等設備中，能夠優化能耗並提高生產效率。V680係列作為一款高性能矢量變頻器，具備先進的控製算法和強大的適應性，適用於多種工業場景。
V680係列技術參數

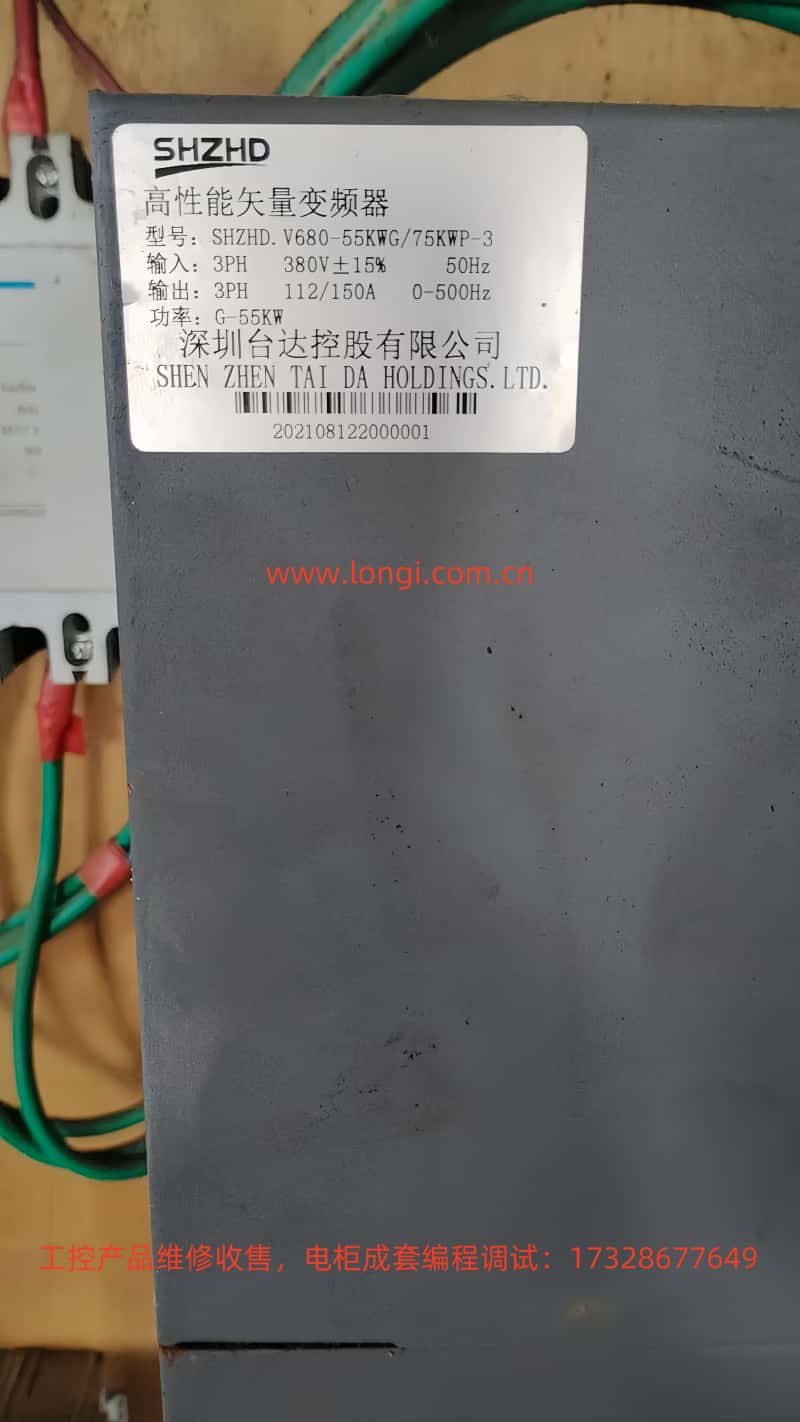

根據提供的設備標簽信息，V680係列（型號：SHZHD. V680-55KW/75KWP-3）的關鍵技術參數如下：
| 參數 | 規格 |
|---|
| 輸入 | 3相，380V±15%，50Hz |
| 輸出 | 3相，112/150A，0-500Hz |
| 功率 | G-55kW |
| 製造商 | 深圳台達控股有限公司 |
這些參數明確了變頻器的運行條件，特別是輸入電壓範圍（323V至437V），這是理解E-09欠壓故障的關鍵。
E-09欠壓故障的定義與影響
定義

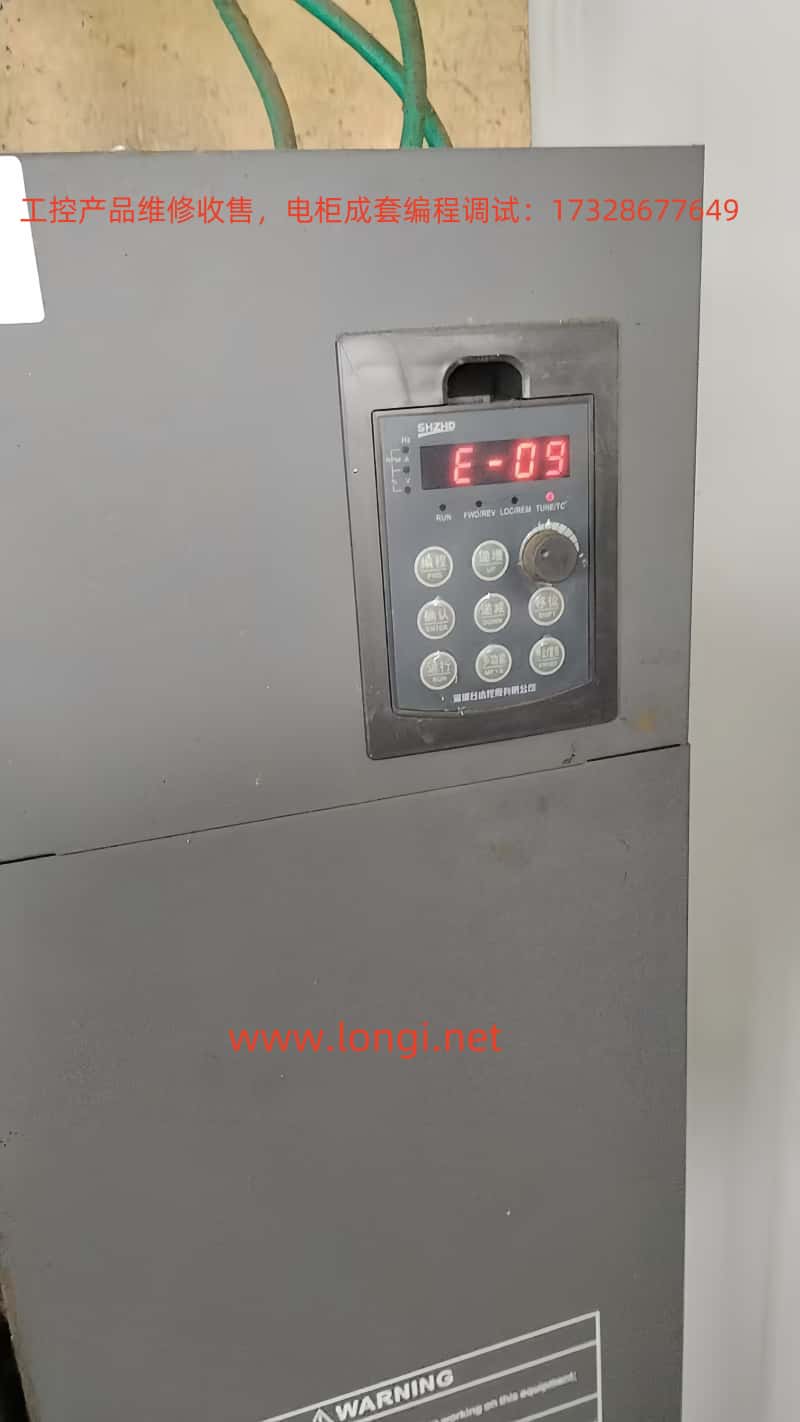

E-09故障代碼表示變頻器的輸入電壓低於其正常運行所需的閾值（380V - 15%，即約323V）。當變頻器檢測到此狀況時，會觸發故障保護機製，暫停運行以避免進一步損壞。
影響
E-09欠壓故障可能帶來以下後果：
生產中斷：變頻器停機可能導致生產線暫停，尤其在連續生產環境中，造成顯著經濟損失。
設備老化：長期欠壓會加速電解電容器等關鍵組件的老化，增加維修成本。
性能不穩定：在需要精確控製的應用中（如傳送帶或精密加工設備），欠壓可能導致電機運行不平穩，影響產品質量。
E-09欠壓故障的機理
變頻器工作原理
變頻器的核心功能是將輸入的交流電轉換為可調頻率的交流電，具體過程包括：
整流階段：通過整流橋將輸入的交流電轉換為直流電。
直流母線階段：直流電存儲在電容器中，形成直流母線，平滑電壓波動。
逆變階段：通過逆變器將直流電轉換為可調頻率和電壓的交流電，驅動電機。
直流母線電壓通常需要維持在520V左右（對應380V交流輸入）。如果輸入電壓下降，直流母線電壓也會降低，導致欠壓故障。
欠壓故障的觸發機製
E-09故障的觸發可能由以下因素引起：
外部電源波動：電網不穩定、重載或短暫停電可能導致輸入電壓低於323V。
內部組件故障：直流母線電容器老化、整流橋損壞或緩衝電路異常會影響電壓穩定性。
接線問題：鬆動或損壞的接線可能導致電壓損失。
環境因素：高溫、潮濕或灰塵可能影響變頻器內部組件的性能。
根據附件信息，E-09故障的具體可能原因包括：
膜組件停電：控製板或驅動板的電源供應中斷。
輸入電壓超出範圍：輸入電壓未在380V±15%範圍內。
母線電壓異常：直流母線電壓不穩定或過低。
整流橋及緩衝電路異常：整流橋或緩衝電路故障，無法正常轉換或穩定電壓。
驅動板或控製板異常：控製板或驅動板內部故障，影響變頻器運行。
診斷E-09欠壓故障的步驟
診斷E-09故障需要係統化的方法，以下是推薦的步驟：
步驟1：檢查輸入電壓
步驟2：檢查內部組件
打開變頻器外殼，檢查直流母線電容器是否有泄漏、膨脹或燒焦跡象。
檢查整流橋和緩衝電路是否正常運行，可能需要專業設備測試。
驗證驅動板和控製板是否有損壞或異常。
步驟3：驗證接線
步驟4：評估環境條件
步驟5：利用控製麵板信息
解決E-09欠壓故障的方法
立即糾正措施
根據附件信息，解決E-09故障的步驟包括：
重置故障：通過關閉電源並重新啟動，或使用控製麵板的重置功能清除故障。
調整輸入電壓：確保輸入電壓恢複到380V±15%範圍內，可能需要安裝電壓穩定器或UPS。
檢查電路並更換板子：如果發現電容器、整流橋或電路板故障，按照手冊指導更換相應組件。
長期預防措施
為避免E-09故障反複發生，建議采取以下措施：
定期維護：每月或每季度檢查變頻器，清理灰塵，檢查接線和組件狀態。
安裝保護設備：使用浪湧保護器和電壓穩定器，保護變頻器免受電網波動影響。
環境優化：確保變頻器安裝在通風良好、幹燥的環境中，避免高溫或潮濕。
操作員培訓：培訓操作人員識別故障代碼並進行初步排除，必要時聯係製造商技術支持。
其他常見變頻器故障
了解其他常見故障有助於全麵掌握變頻器的維護：
E-10過壓故障：輸入電壓超過437V，可能由電網波動或再生能量引起。
E-06過流故障：輸出電流超過額定值，可能由電機過載或短路引起。
E-04過熱故障：內部溫度過高，可能由通風不良或負載過重引起。
E-07接地故障：電機或接線存在接地短路。
這些故障的診斷和解決方法與E-09類似，需結合手冊和專業工具進行係統檢查。
結論與最佳實踐
E-09欠壓故障是V680係列變頻器中常見的可管理問題。通過係統化診斷和針對性解決方案，用戶可以快速恢複設備運行並防止故障複發。以下是最佳實踐總結：
定期檢查：確保接線牢固、組件無損、內部清潔。
電源保護：使用電壓穩定器或UPS維持穩定輸入。
環境管理：保持適宜的運行環境，避免極端條件。
技術支持：對於複雜問題，聯係深圳台達控股的客戶服務獲取專業幫助（參考手冊中的聯係方式）。
通過這些措施，用戶可以最大化V680係列變頻器的性能和壽命，確保工業生產的連續性和高效性。
參考資料
附件1：E-09故障代碼信息。
附件2：設備標簽及技術參數。
附件3：V680係列使用手冊。
附錄：E-09故障排除流程圖
開始
↓
檢查輸入電壓
↓
電壓正常？ → 是 → 檢查內部組件
↓ 否 ↓
調整電源 組件正常？ → 是 → 檢查接線
↓ ↓ 否
故障清除？ → 是 → 結束 更換故障組件
↓ 否 ↓
聯係技術支持 接線正常？ → 是 → 檢查環境條件
↓ 否
緊固接線
↓
環境正常？ → 是 → 重置故障
↓ 否
改善環境
↓
故障清除？ → 是 → 結束
↓ 否
聯係技術支持
