一、概述（引言）

在工業驅動設備中，KEB COMBIVERT F5 係列變頻器廣泛應用於注塑機、電梯及自動化設備。該係列以穩定性高、可編程功能豐富著稱。但正因其複雜性，在驅動調試與維修過程中，不同類型故障的提示信息以及錯誤演變邏輯常令維護人員困惑。

本文以一次真實現場故障為線索，從最初的 E.OH（功率模塊過熱） → 後續恢複狀態 E.nOH → 更換主板後出現的 E.H496（擴展錯誤碼），係統梳理了故障原因、參數檢查及處理流程，並總結出標準的排查邏輯，幫助你更高效地定位問題。

二、驅動器型號與硬件背景

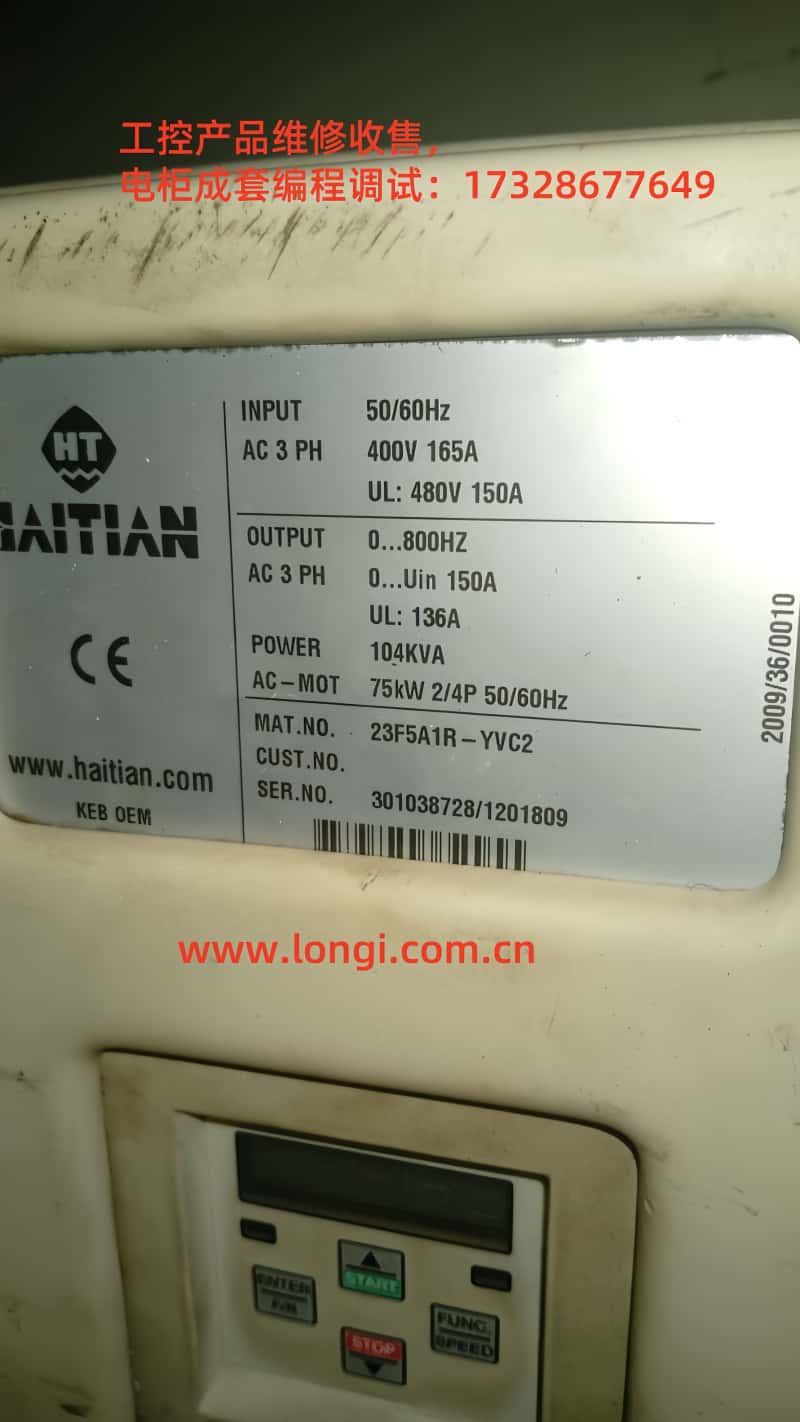

• 型號：KEB COMBIVERT F5 係列（如 MAT.NO 示例：23F5A1R‑YVC2）

• 功率等級：約 75 kW，輸入 400V AC 三相，165A；輸出支持頻率 0–800 Hz，最大電流約 150 A（UL 136A）

• 控製板與功率板組合：F5‑General 或 F5‑Basic 控製板配合功率模塊組成驅動單元 structured 硬件連接穩定。

該係統目前經過初次通電後，經曆多次故障複位與主板更換，最終進入複雜的錯誤階段。

三、階段一：初始故障 —— E.OH（功率模塊過熱）

• 當變頻驅動檢測到功率模塊（散熱片）溫度過高，即觸發 E.OH 錯誤，此時驅動關閉輸出以保護模塊。此類錯誤常由：

• 散熱風扇堵塞或失效

• 散熱片積灰嚴重

• 周圍環境溫度過高

• 按照文檔（TRD Error codes / KEB F5 手冊）說明：

• E.OH 必須等待內部溫度下降至少 3 °C，才能進入複位階段

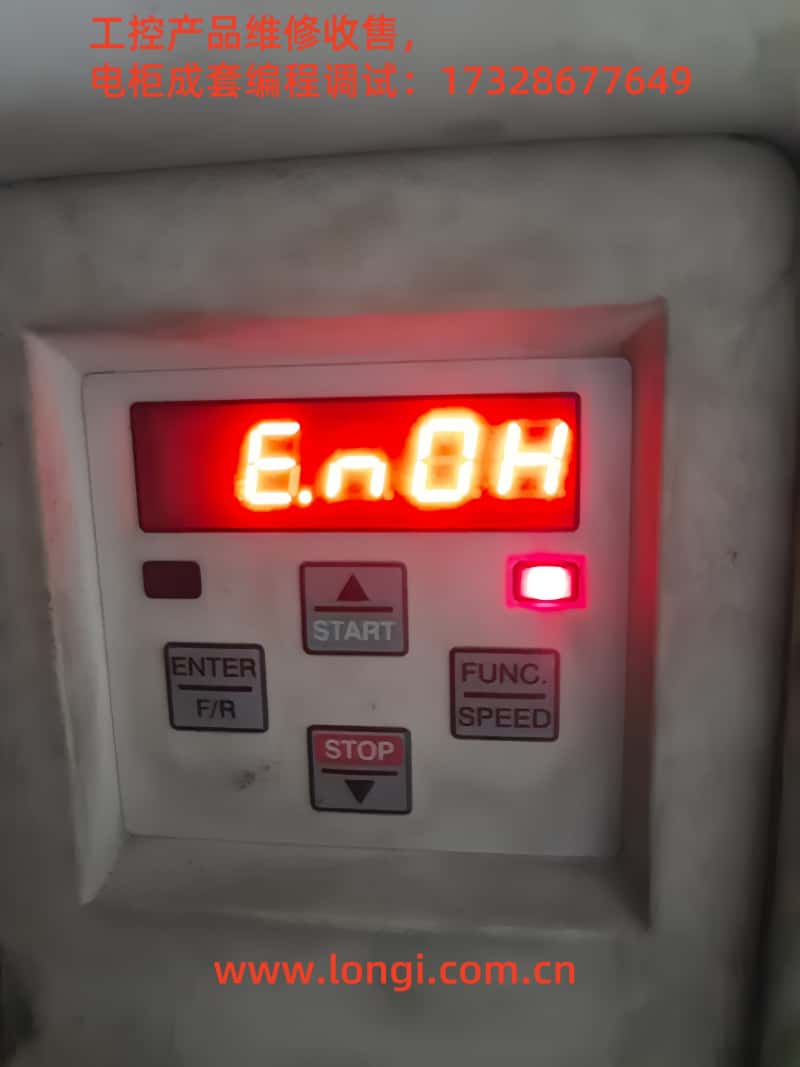

• 驅動顯示 E.nOH 表示過熱狀態解除，功率模塊已冷卻到安全水平。

維護操作包括：

• 斷電等待冷卻

• 清理風扇及散熱片

• 檢查環境通風狀態並改善

四、階段二：從 E.nOH 到更換控製板

• E.nOH 狀態確認為驅動恢複正常，短時間一切正常運作。

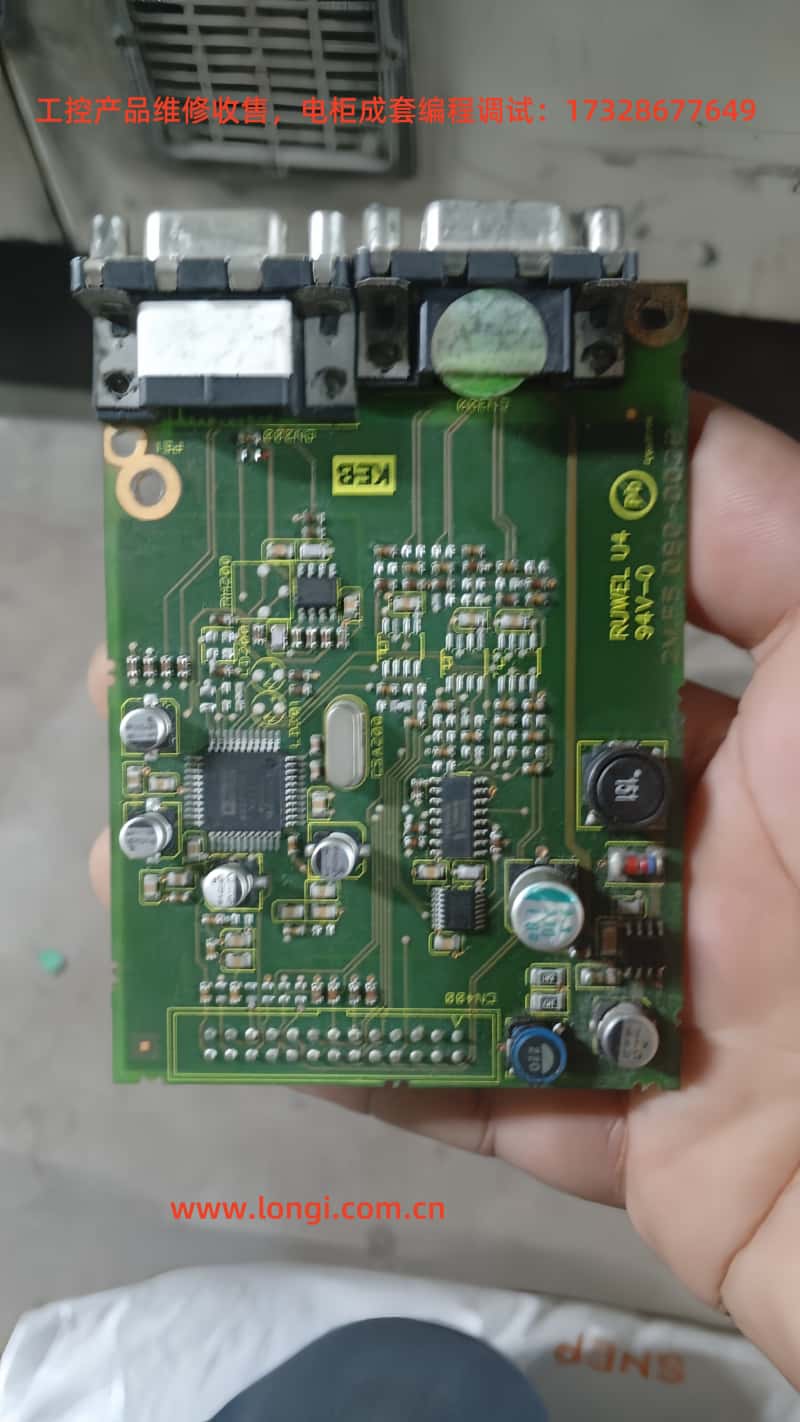

• 若隨後更換了控製主板（如更換舊故障板或升級固件），則有可能改變驅動內部識別。

• 若此時驅動主控板與功率板之間沒有正確匹配固件或功率單元識別參數，就可能觸發新的高級錯誤。

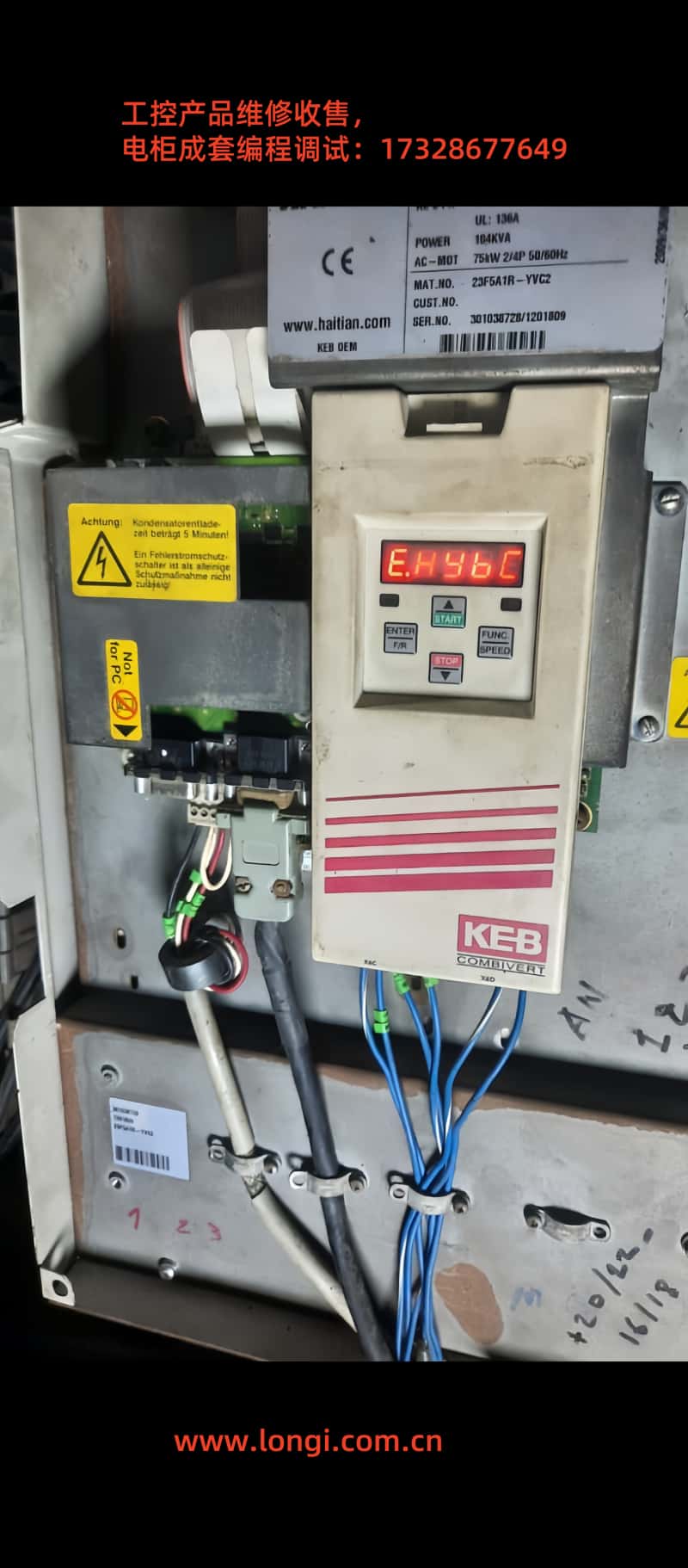

五、階段三：更換主板後出現 E.H496 — 高級擴展錯誤碼

1. 什麽是 E.H496？

• E.H496 屬於高級錯誤碼（extension error class），具體為控製板和功率單元之間的通信或識別異常。

• KEB 錯誤手冊中將其歸類於 “power unit changed” 或 “EEPROM configuration mismatch”，其錯誤提示可能以 E.PUCH、E.PUCH 等形式出現，但某些新固件版本可能以 H496 的方式顯示。

2. 產生原因分析：

• 控製板識別到功率單元標識號發生變化但未同步參數；

• EEPROM 中保存的功率單元配置不匹配；

• 固件版本不一致導致參數組 SY.3 校驗失敗；

• 控製板與功率板物理連接不牢固或通信線鬆動。

六、標準排查與處理流程
