海邁克HI200係列驅動器ER062故障（相電流采集故障）的解決方法

引言

海邁克HI200係列伺服驅動器是工業自動化領域中廣泛應用的高性能設備，負責精確控製伺服電機的運行，以實現高精度和高效率的生產需求。然而，在實際使用中，驅動器可能會出現各種故障，其中ER062（相電流采集故障）是一個常見的錯誤代碼，該故障通常表示驅動器在采集或測量相電流時出現了問題。如果不及時解決，這類故障可能導致驅動器或電機損壞，甚至影響整個生產線的穩定性。

本文將基於用戶提供的截圖和驅動器說明書，結合一般伺服驅動器故障處理經驗，詳細闡述ER062故障的可能成因、診斷步驟以及解決方法。文章旨在為用戶提供清晰、邏輯嚴謹且實用的指導，幫助解決這類故障問題。

第一節：理解ER062故障（相電流采集故障）

1.1 什麽是相電流？

相電流是指在三相交流電係統中，每個相線（A、B、C）上的電流。在伺服驅動器中，相電流的測量和控製是非常關鍵的，因為它直接關係到電機的性能和保護機製。驅動器通過采集相電流來實現電機的矢量控製、過流保護以及其他功能。相電流通常通過電流傳感器（如霍爾傳感器或電阻分流器）進行測量，並由驅動器的控製電路處理。

1.2 ER062故障的含義

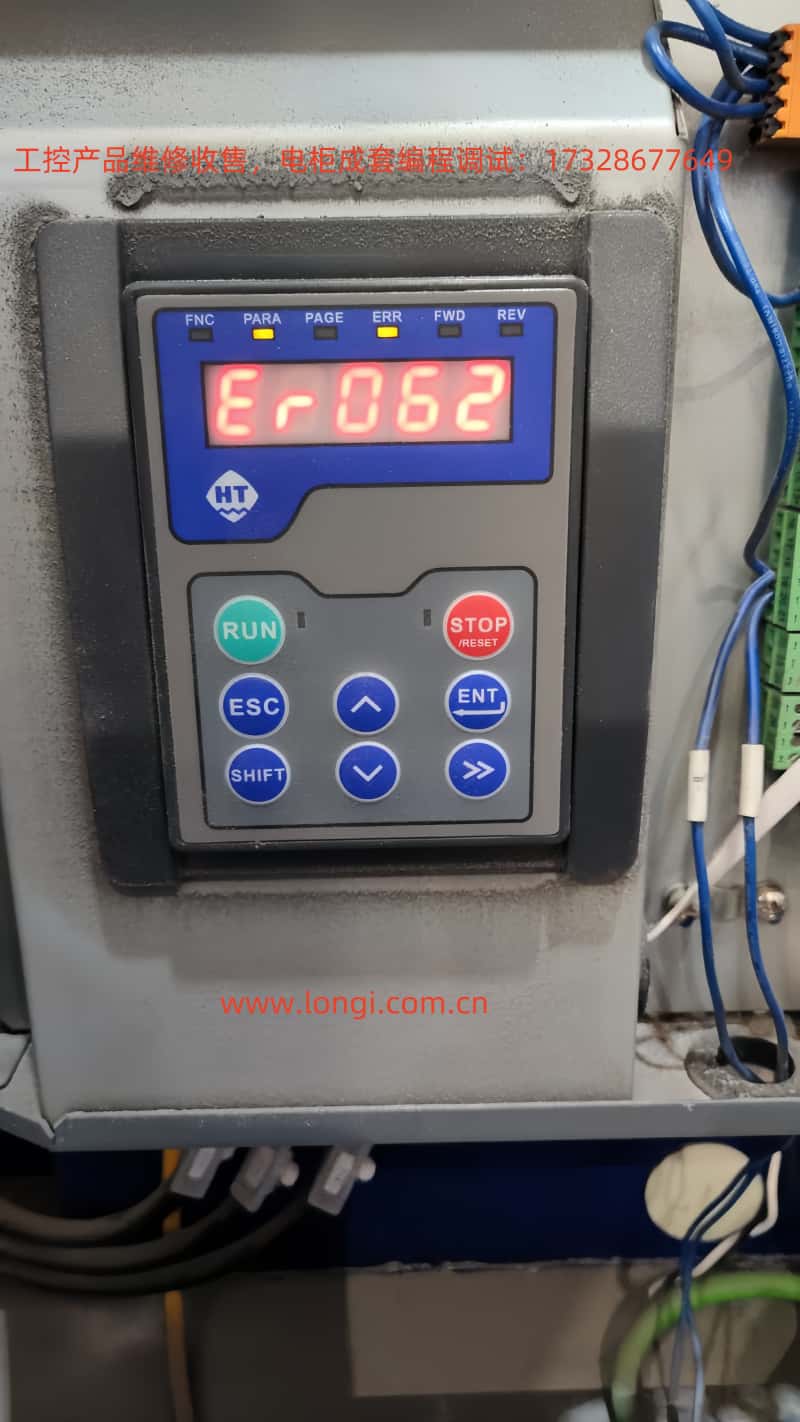

ER062錯誤代碼表示驅動器在采集相電流時出現了故障。具體來說，這可能意味著：

• 驅動器無法正確讀取或處理相電流信號。

• 相電流采集回路存在問題，如傳感器故障、線路斷路或短路等。

• 驅動器內部控製電路可能存在異常。

由於ER062是海邁克HI200係列驅動器特有的錯誤代碼，因此需要參考該係列的具體文檔或提供的附件（如用戶截圖和說明書）來獲取更精確的信息。根據用戶提供的流程圖（附件id:0），ER062與ER057和ER061同屬相電流采集故障，表明問題可能出在電流采集的硬件或連接部分。

1.3 為什麽相電流采集故障很重要？

相電流采集是驅動器核心功能之一，如果出現故障，可能導致：

• 驅動器無法正常控製電機，導致位置或速度控製不準。

• 過流保護失效，增加電機或驅動器損壞的風險。

• 係統整體穩定性下降，影響生產效率。

因此，及時診斷並解決ER062故障是非常必要的。

第二節：ER062故障的常見成因

根據海邁克HI200係列驅動器的特性以及一般伺服驅動器的故障模式，ER062（相電流采集故障）的可能成因包括以下幾個方麵：

2.1 連接問題

• 鬆動或斷開的連接線：如果驅動器與電機之間的連接線（特別是電流采集線）鬆動或斷開，可能會導致驅動器無法正確采集相電流。

• 插頭未插緊：驅動器的電流采集模塊可能通過插頭連接，如果插頭未完全插入或接觸不良，也會引起故障。

2.2 傳感器故障

• 電流傳感器損壞：驅動器通常使用電流傳感器（如霍爾傳感器或電阻分流器）來測量相電流。如果這些傳感器因老化、過載或其他原因損壞，可能會導致采集故障。

• 傳感器校準問題：如果傳感器未正確校準，驅動器可能無法準確讀取相電流值。

2.3 線路問題

• 電流采集線路短路或開路：如果相電流采集線路（從電機到驅動器的線纜）存在短路或開路，會直接影響采集信號的完整性。

• 幹擾或噪聲：外部電磁幹擾或線路中的噪聲可能幹擾電流信號的采集，導致驅動器誤判。

2.4 驅動器內部問題

• 控製板故障：驅動器的控製板負責處理電流信號，如果控製板出現問題（如芯片損壞或焊接不良），可能導致采集故障。

• 固件或軟件問題：雖然較少見，但固件版本過舊或存在bug也可能導致電流采集功能異常。

2.5 電機問題

• 電機繞組短路或開路：如果電機內部繞組出現短路或開路，會直接影響相電流的正常流動，從而導致采集故障。

• 電機連接線問題：電機與驅動器之間的連接線如果損壞或接觸不良，也可能引起故障。

2.6 環境因素

• 高溫或灰塵：過高的環境溫度或積塵可能導致驅動器內部組件（如傳感器或連接器）工作不穩定。

• 振動或衝擊：工業環境中的振動或衝擊可能導致連接線鬆動或組件損壞。

以下表格總結了ER062故障的可能成因及其特征：

第三節：ER062故障的診斷與解決步驟

以下是針對海邁克HI200係列驅動器ER062故障的詳細診斷和解決步驟。這些步驟基於用戶提供的截圖（附件id:0）中的流程圖，以及一般伺服驅動器的故障處理經驗。

3.1 檢查相電流是否良好

• 步驟：

• 使用萬用表或示波器檢查驅動器的相電流信號是否正常。

• 具體來說，檢查A、B、C三個相線上的電流是否符合預期值（通常在驅動器正常運行時，電流應為正弦波）。

• 判斷：

• 如果相電流不良（如無信號、信號異常），則可能為連接或線路問題。

• 如果相電流良好，但驅動器仍報ER062，則可能是驅動器內部問題。

• 工具：萬用表、示波器。

3.2 檢查連接

• 步驟：

• 確保驅動器與電機之間的連接線（特別是電流采集線）牢固。

• 檢查插頭是否完全插入，接觸是否良好。

• 如果可能，嚐試拔出並重新插入連接線。

• 注意事項：

• 在檢查連接時，確保電源已斷開，以避免觸電或設備損壞。

• 根據流程圖（附件id:0），這是解決ER062故障的首要步驟。

3.3 排查線路和傳感器

• 步驟：

• 使用萬用表檢查相電流采集線路是否存在短路或開路。

• 如果驅動器允許，檢查電流傳感器的輸出信號是否正常。

• 注意事項：

• 如果發現線路問題，需更換損壞的線纜。

• 如果傳感器損壞，可能需要更換傳感器模塊（需參考驅動器說明書）。

3.4 檢查驅動器內部

• 步驟：

• 如果上述步驟無法解決問題，可能是驅動器內部控製板或固件問題。

• 參考用戶提供的流程圖（附件id:0），如果相電流良好但故障持續，則需要將驅動器送回工廠進行專業檢查。

• 特別說明：

• 對於Hi282型號，如果在開機時出現報警，可能需要更換主板。

• 參考資源：海邁克HI200係列說明書（附件id:2）。

3.5 檢查電機

• 步驟：

• 使用萬用表檢查電機繞組是否正常（無短路或開路）。

• 確保電機連接線完好無損。

• 注意事項：

• 如果電機有問題，可能需要更換電機或修理。

3.6 環境檢查

• 步驟：

• 檢查驅動器周圍的環境溫度是否過高（通常應低於40°C）。

• 清除驅動器表麵和內部的灰塵。

• 注意事項：

• 確保驅動器安裝位置遠離強電磁幹擾源。

3.7 重啟和參數檢查

• 步驟：

• 重啟驅動器，觀察是否故障消失。

• 如果可能，檢查驅動器的參數設置是否正確（如電流反饋增益等）。

• 注意事項：

• 參考驅動器說明書（附件id:2）中的參數設置部分，確保所有參數均為默認值或符合實際應用需求。

3.8 聯係技術支持

• 步驟：

• 如果以上步驟均（jun1）無法解決問題，建議聯係海邁克技術支持或將設備送回工廠維修。

• 注意事項：

• 在聯係支持時，提供錯誤代碼、設備型號以及故障現象的詳細描述。

以下表格總結了診斷步驟及其優先級：

第四節：預防措施

為了避免ER062（相電流采集故障）再次發生，用戶可以采取以下預防措施：

4.1 定期維護

• 定期檢查驅動器與電機之間的連接線是否牢固，插頭是否完好。

• 清潔驅動器表麵和通風口，防止灰塵積聚。

4.2 環境控製

• 確保驅動器工作環境的溫度和濕度在可接受範圍內（通常溫度低於40°C，濕度低於90%）。

• 避免將驅動器安裝在振動或衝擊較大的位置。

4.3 參數管理

• 定期備份驅動器的參數設置，確保在重啟或更換設備時可以恢複。

• 在修改參數前，確保理解每個參數的含義，參考說明書（附件id:2）。

4.4 監控係統

• 使用監控係統實時監測驅動器的運行狀態，特別是相電流值。

• 設置報警閾值，以便在異常情況發生時及早發現。

4.5 升級固件

• 定期檢查是否有新的驅動器固件版本，並及時升級，以修複已知問題。

結語

海邁克HI200係列驅動器的ER062（相電流采集故障）雖然較為常見，但通過係統的診斷和解決步驟，大多數情況下都可以得到有效解決。本文基於用戶提供的截圖和說明書，結合一般伺服驅動器的故障處理經驗，提供了清晰的診斷和解決路徑。

需要注意的是，由於ER062是特定於海邁克HI200係列的錯誤代碼，因此在實際操作中，用戶應優先參考官方說明書或聯係技術支持獲取最準確的信息。如果問題無法自行解決，建議將設備送回工廠進行專業維修。

通過定期維護、環境控製和正確的操作習慣，用戶可以最大程度地減少ER062故障的發生，確保生產係統的穩定性和效率。
