解決三墾SAMCO-VM05係列變頻器OCN故障：恒速中過流問題

引言

在工業自動化領域，變頻器（Variable Frequency Drive, VFD）是控製交流電機轉速的核心設備，廣泛應用於水泵、輸送帶、電梯和機床等場景。三墾SAMCO-VM05係列變頻器以其緊湊的設計、高性能和低噪音特性而聞名。然而，變頻器在運行過程中可能會遇到故障，其中OCN故障（恒速中過流）是較為常見的問題之一。本文將詳細探討OCN故障的定義、可能原因、解決方法以及預防措施，為用戶提供一個清晰、實用的指南。

什麽是變頻器？

變頻器是一種將固定頻率的電源轉換為可變頻率電源的電子設備，用於精確控製交流電機的轉速。通過調整輸出頻率，變頻器可以實現電機的平穩啟動、節能運行和工藝優化。在工業應用中，變頻器不僅提高了設備效率，還延長了電機壽命，降低了維護成本。

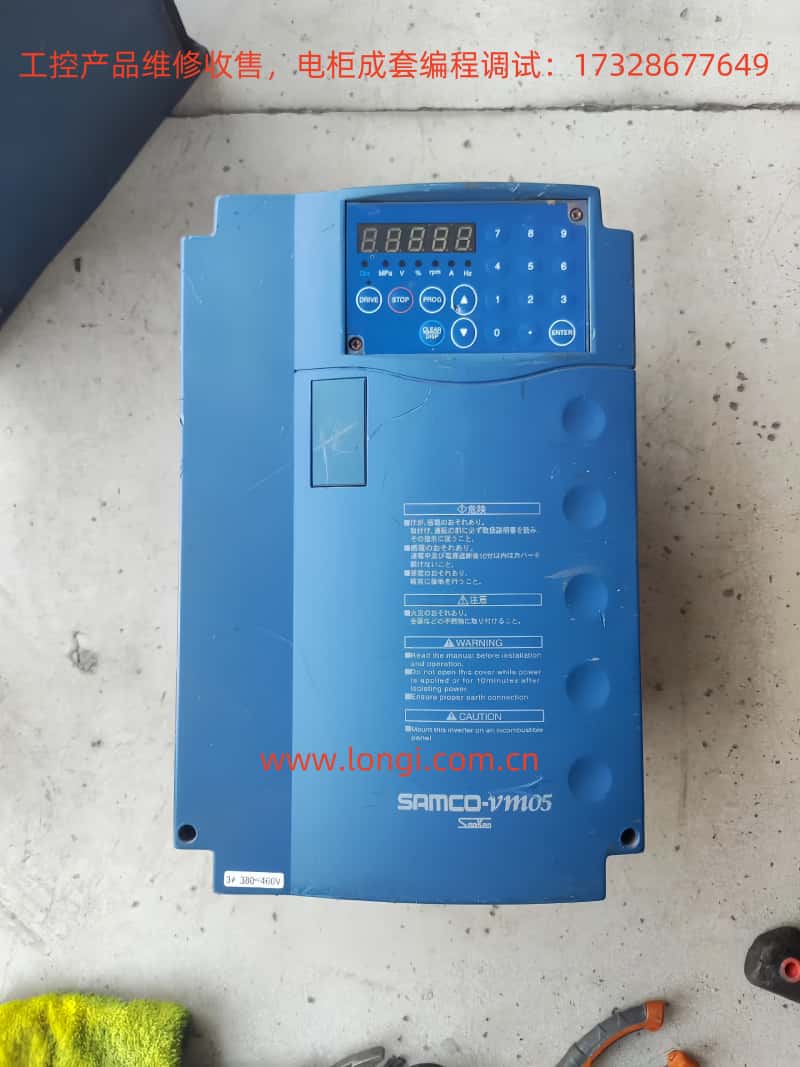

三墾SAMCO-VM05係列變頻器是一款緊湊型矢量控製變頻器，適用於多種工業場景。其主要特點包括高性能、低噪音和易於操作，特別適合水泵係統、電梯和機床等應用。然而，即使是高品質的變頻器也可能因各種原因出現故障，例如OCN故障。

OCN故障的定義

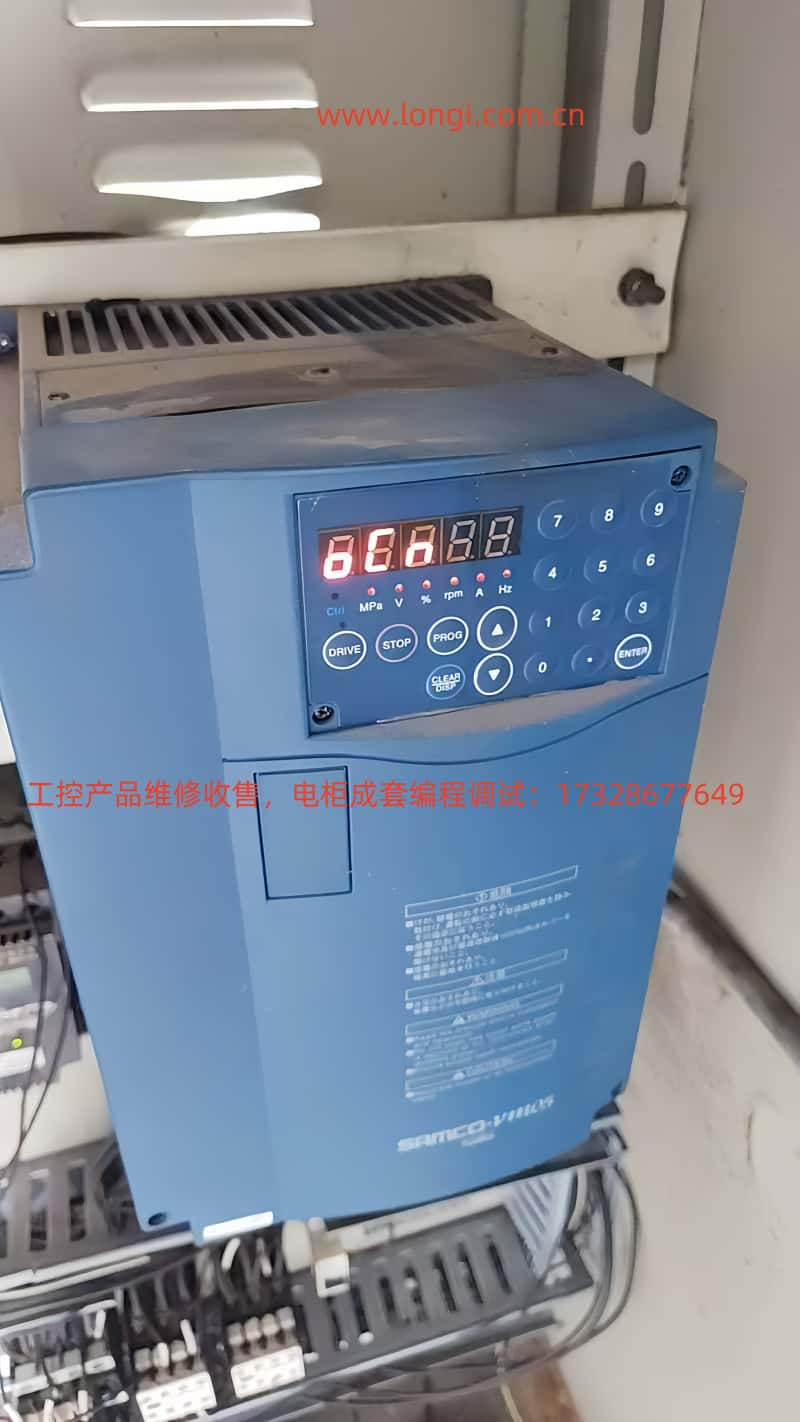

OCN故障表示三墾SAMCO-VM05變頻器在恒速運行時檢測到電機電流超過其額定值。這種故障通常在變頻器的控製麵板上顯示為“OCN”或類似代碼（如“αCη ※ 3”），提示操作人員需要立即采取措施。過電流可能導致變頻器或電機損壞，因此及時診斷和解決至關重要。

根據類似型號（如SAMCO-NS係列）的手冊和用戶提供的故障代碼信息，OCN故障通常與以下問題相關：

• 輸出線路短路或接地故障。

• 內部開關元件（如IGBT）異常。

• 負載過大或突然變化。

• 參數設置不當。

• 電機本身故障。

OCN故障的可能原因

要有效解決OCN故障，首先需要了解其潛在原因。以下是可能導致恒速中過流的常見因素：

1. 輸出短路或接地故障

輸出線路的短路或接地故障會導致電流突然增加，觸發OCN故障。這可能由以下原因引起：

• 電纜損壞，如絕緣層破裂或暴露。

• 接線鬆動或接觸不良。

• 潮濕或汙染導致的絕緣失效。

2. 內部開關元件異常

變頻器內部的功率半導體元件（如IGBT）可能因以下原因出現故障：

• 長期使用導致的老化。

• 過熱引起的元件損壞。

• 製造缺陷。

3. 負載過大或波動

如果電機負載超過其額定容量，或負載發生突然變化，可能導致電流激增。例如：

• 負載超出電機和變頻器的設計範圍。

• 機械係統（如傳送帶）出現卡滯或突然增加的阻力。

4. 參數設置不當

變頻器的參數設置直接影響其運行性能。以下設置錯誤可能導致過電流：

• 加速/減速時間過短，導致電流需求過高。

• 電流限製值（如Cd043）設置過高。

• 轉矩補償設置不當。

5. 電機故障

電機本身的故障也可能引發OCN故障，例如：

• 繞組損壞或短路。

• 軸承磨損導致機械阻力增加。

• 電機絕緣老化導致接地故障。

故障代碼表

以下是基於用戶提供的故障代碼信息整理的表格，列出了與OCN故障相關的代碼及其描述：

注：OCN故障對應“恒速中的過電流”。

解決OCN故障的步驟

以下是解決OCN故障的係統化步驟，旨在幫助用戶快速定位和解決問題：

1. 檢查輸出線路

• 步驟：

• 檢查變頻器到電機的電纜，尋找損壞、燒傷或暴露的跡象。

• 確保所有接線端子牢固，無鬆動。

• 使用萬用表檢查線路是否存在短路或接地故障。

• 注意：在檢查前，務必斷開電源，確保安全。

2. 驗證負載

• 步驟：

• 確認電機負載是否在額定範圍內。

• 檢查是否存在突然的負載變化，如機械卡滯。

• 如果負載過大，考慮減小負載或更換更大功率的電機和變頻器。

• 注意：負載波動可能需要調整工藝流程或增加緩衝裝置。

3. 檢查電機

• 步驟：

• 目視檢查電機是否有物理損壞，如外殼破裂或異響。

• 使用絕緣測試儀檢查電機的絕緣電阻，確保無接地故障。

• 如果可能，用另一台變頻器測試電機，確認故障是否由電機引起。

• 注意：電機維護應定期進行，以避免潛在問題。

4. 調整參數

• 步驟：

• 進入變頻器的參數設置菜單，檢查電流限製值（如Cd043）、加速/減速時間和轉矩補償設置。

• 根據負載特性調整參數，確保與應用需求匹配。

• 參考三墾SAMCO-VM05手冊中的推薦設置。

• 注意：參數調整應謹慎，建議記錄原始設置以便恢複。

5. 檢查散熱

• 步驟：

• 檢查變頻器和電機的散熱係統，確保風扇和散熱片正常工作。

• 測量環境溫度，確保不超過變頻器的額定工作溫度。

• 清理灰塵和雜物，改善通風條件。

• 注意：過熱可能導致元件損壞，需特別關注。

6. 重置變頻器

• 步驟：

• 關閉變頻器電源，等待幾分鍾後重新啟動。

• 觀察故障是否消失，若消失，繼續監控係統運行。

• 注意：如果故障反複出現，需進一步檢查硬件問題。

7. 聯係技術支持

• 步驟：

• 如果以上步驟無法解決問題，聯係三墾技術支持或專業技術人員。

• 提供故障代碼、係統配置和已嚐試的解決步驟，以便快速診斷。

• 注意：內部元件故障可能需要專業維修或更換。

預防措施

為減少OCN故障的發生，建議采取以下預防措施：

• 定期維護：

• 定期檢查變頻器、電機和線路，清理灰塵，確保通風良好。

• 檢查接線端子是否鬆動，電纜是否老化。

• 正確安裝：

• 將變頻器安裝在幹燥、清潔、通風良好的環境中。

• 使用符合規格的電纜，確保接線牢固。

• 適當選型：

• 確保變頻器和電機的功率與應用需求匹配，避免過載。

• 參數配置：

• 根據三墾手冊和應用需求正確設置參數，避免設置錯誤引發故障。

• 人員培訓：

• 培訓操作和維護人員，確保他們熟悉變頻器的操作和故障處理流程。

結論

三墾SAMCO-VM05係列變頻器的OCN故障（恒速中過流）可能由多種原因引起，包括輸出短路、負載問題、參數設置錯誤或硬件故障。通過係統化的檢查和調整，用戶可以有效解決這一問題。定期維護、正確安裝和適當的參數配置是預防故障的關鍵。如果問題持續存在，建議聯係三墾技術支持或專業技術人員進行深入診斷。

通過遵循本文提供的指南，用戶可以更好地理解和處理OCN故障，確保變頻器係統的穩定運行和長期可靠性。

參考資料

• 三墾SAMCO-NS係列手冊（類似型號參考）

• 用戶提供的故障代碼列表（附件ID:2）
