KV-4C-24V-A-+A1 力值顯示控製儀 使用指南
一、產品概述
RAYTEI 公司推出的 KV-4C-24V-A-+A1 力值顯示控製儀，是一款高精度的應變式傳感器信號顯示設備，適用於張力、壓力、重量、推拉力等工業場合的力值檢測與控製。其配合負載傳感器（Load Cell）廣泛應用於包裝、橡膠、注塑、壓裝、檢測設備等自動化係統中。
該儀器提供多種輸出功能、靈敏的參數設定能力、雙排 LED 實時顯示、開關量與模擬量輸出等綜合性能，是一款集成度高、操作便捷、校準靈活的工業顯示控製設備。
二、產品特點與工作原理
1. 產品特點
高精度測量：精度高達 ±0.02%FS，適合精密測力需求；
雙窗口顯示：支持實時顯示當前力值與峰值/穀值/設定值；
豐富的單位支持：kg、g、N、t 多單位切換；
多種輸出方式：支持兩路繼電器輸出（OUT1、OUT2），模擬量輸出（4–20mA、0–10V 等）；
RS-485 通訊接口：支持 Modbus 協議，便於與上位機（如PLC或觸摸屏）通訊；
人性化按鍵麵板：五鍵麵板支持參數設定、置零、峰穀值查看、校準等功能；
抗幹擾設計：工業級EMC抗幹擾能力，適用於複雜工業現場；
2. 工作原理
儀表通過內部應變橋電路接收傳感器（Load Cell）微弱的電信號，並通過高精度 A/D 轉換，將模擬信號轉換為數字力值，通過算法校準、單位轉換後顯示於屏幕，同時輸出開關或模擬量用於控製設備執行機構。通過峰值、穀值、零點判斷邏輯，可對壓力過程進行實時監控和反饋。
三、操作指南

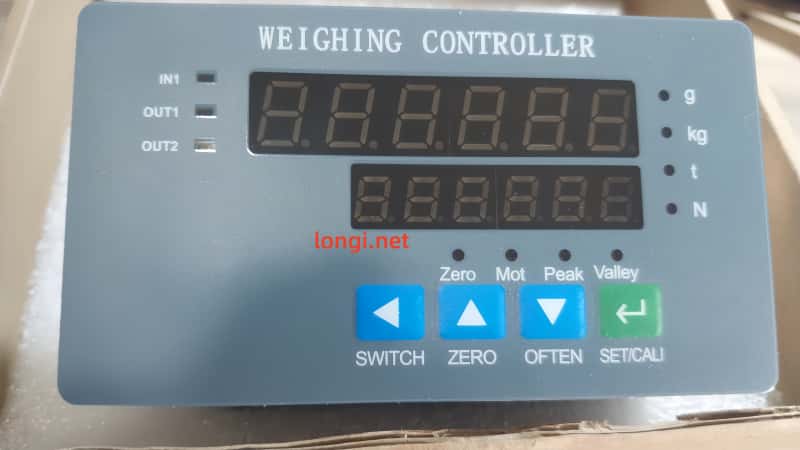

1. 麵板說明
IN1：輸入信號指示燈（如傳感器信號有效）
OUT1/OUT2：輸出控製指示燈（常用於控製上下限繼電器輸出）
Zero/Mot/Peak/Valley 指示燈：分別表示當前狀態（零點、運動中、峰值、穀值）
按鍵功能：
2. 基本使用流程
上電自檢 → 顯示儀表型號與軟件版本；
接入傳感器 → 接線參照說明書 RS485、IN1、VCC、GND；
清零操作 → 放空載荷後長按 ZERO 使顯示為零；
設定量程 → 進入 SET/CALI，根據傳感器量程設定標定點；
上下限設定 → 設定 OUT1 與 OUT2 的報警值或控製值；
輸出測試 → 加壓或加力測試是否觸發 OUT 輸出，或模擬量電壓/電流是否變化；
保存參數 → 長按 OFTEN 保存所有參數設置。
四、校準方法
1. 快速校準（CAL1）
適用於現場快速標定：
清空載荷 → 顯示 0；
按下 SET/CALI 進入 CAL1；
輸入第一組校準點（空載），按確認；
加滿量程載荷 → 輸入目標值；
確認後退出，係統完成線性標定。
2. 多點標定（CAL3）
適用於非線性傳感器，最多支持 7 點標定，操作步驟類似，但需依次輸入多個壓力點與對應顯示值。
3. 模擬量校準（CAL4）
用於調整 4–20mA 或 0–10V 的輸出範圍和線性匹配，建議配合萬用表進行電流電壓監測精校。
五、參數設置說明
進入參數模式後，可通過 SWITCH 鍵瀏覽不同功能段（F1~F9）：
F1：基本功能（濾波、采樣、單位選擇）；
F2：峰值保持、穀值鎖定時間設定；
F3：上下限控製點（用於 OUT1 / OUT2）；
F4~F6：模擬輸出調整（滿量程、電壓/電流選擇）；
F7：RS485 通訊（地址、波特率、校驗等）；
F9：密碼保護與設定參數鎖定功能。
提示：多數參數設置完成後需長按 OFTEN 鍵保存。
六、日常維護與注意事項
1. 定期校準
2. 清潔保養
3. 故障處理
常見故障代碼如：
| 錯誤代碼 | 含義 |
|---|
| Err01 | 上限報警 |
| Err02 | 下限報警 |
| Err03 | 傳感器無信號 |
| Err06 | 通訊失敗 |
| Err09 | 電源異常 |
出現錯誤建議依次檢查：供電 → 接線 → 傳感器 → 設置參數 → 更換儀表。
七、技術參數摘要
| 參數項 | 數值或描述 |
|---|
| 工作電壓 | 24VDC |
| 功耗 | ≤3W |
| 精度等級 | 0.02%FS |
| 輸入信號 | ±20mV，橋式傳感器 |
| 輸出方式 | 繼電器、模擬量、RS485 |
| 尺寸 | 麵板寬107×高44mm |
| 安裝方式 | 嵌入式 |
| 操作溫度 | -10℃~50℃ |
八、總結
KV-4C-24V-A-+A1 力值控製儀表集測量、顯示、控製、通信於一體，特別適用於工業測力、張力控製、檢測設備等應用場合。其高可靠性、操作簡單和功能豐富使其成為工業稱重係統不可或缺的部分。
如需獲取詳細參數列表、校準說明、Modbus 通信協議說明等，可參考產品附帶說明書，或聯係我們獲得技術支持。
