一、TIA Portal 脫機將項目寫入 S7-1500 存儲卡的正確流程
在 TIA Portal 中可以直接將已編譯的項目離線下載到 S7-1500 的 SIMATIC 存儲卡上，從而製成“程序傳送卡”，用於在無聯網連接時將程序加載到 PLC。常用推薦步驟如下：
準備硬件：使用西門子官方 SD 卡讀卡器，將 SIMATIC 存儲卡（如 6ES7 954-8LC04-0AA0）插入電腦USB接口。確認卡上無寫保護（撥動側邊開關至非鎖定位置）。TIA Portal 將自動識別讀卡器。
**識別存儲卡：**在 TIA Portal 的項目樹中展開“讀卡器/USB 存儲器”（Card Reader/USB Memory）節點，可看到對應的存儲卡驅動器（如顯示“(G:) SIMATIC MC [Program]”）。如果未出現，可通過菜單“在線 (Online) > 顯示 SIMATIC 卡讀卡器”進行刷新。
下載項目到存儲卡：在項目樹中選中項目中的 CPU 站點（例如“PLC_1 [CPU 1516-3 PN/DP]”），將其拖拽到上述存儲卡驅動器節點上。鬆開鼠標後，TIA Portal 會彈出下載對話框，按照提示進行編譯並確認寫入。（也可以在菜單欄選擇“在線 > 寫入存儲卡”來執行相同操作）。
**完成寫入：**若項目編譯無誤並成功寫入，TIA Portal 會提示下載完成。此時存儲卡上已經生成了用於PLC啟動的程序數據文件。將存儲卡從讀卡器安全彈出後插入目標 S7-1500 CPU 插槽中，然後上電或複位 CPU，程序即可從卡加載。
在 TIA Portal 中通過“在線 > 寫入存儲卡”功能，將當前項目下載到 SIMATIC 存儲卡（製作程序傳送卡）
**補充：以上拖拽下載方法會在存儲卡上生成一個 S7_JOB.S7S（或以 .SYS 顯示）文件和“SIMATIC.S7S”**項目文件夾。這兩個內容包含了 PLC 的全部用戶程序數據。這樣，無需在線連接PLC，僅通過插卡上電，CPU即可讀取卡中的程序並完成離線升級。如果沒有TIA Portal，也可先用上述方法將項目生成到PC文件夾或U盤，再轉存到存儲卡中使用。
二、控製器將存儲卡識別為空白的可能原因
當 S7-1500 CPU 顯示存儲卡“Empty card”（空卡）時，說明CPU未在卡上檢測到任何有效的用戶程序。例如下圖所示，存儲卡類型被識別為“Empty card”，已用空間為0。

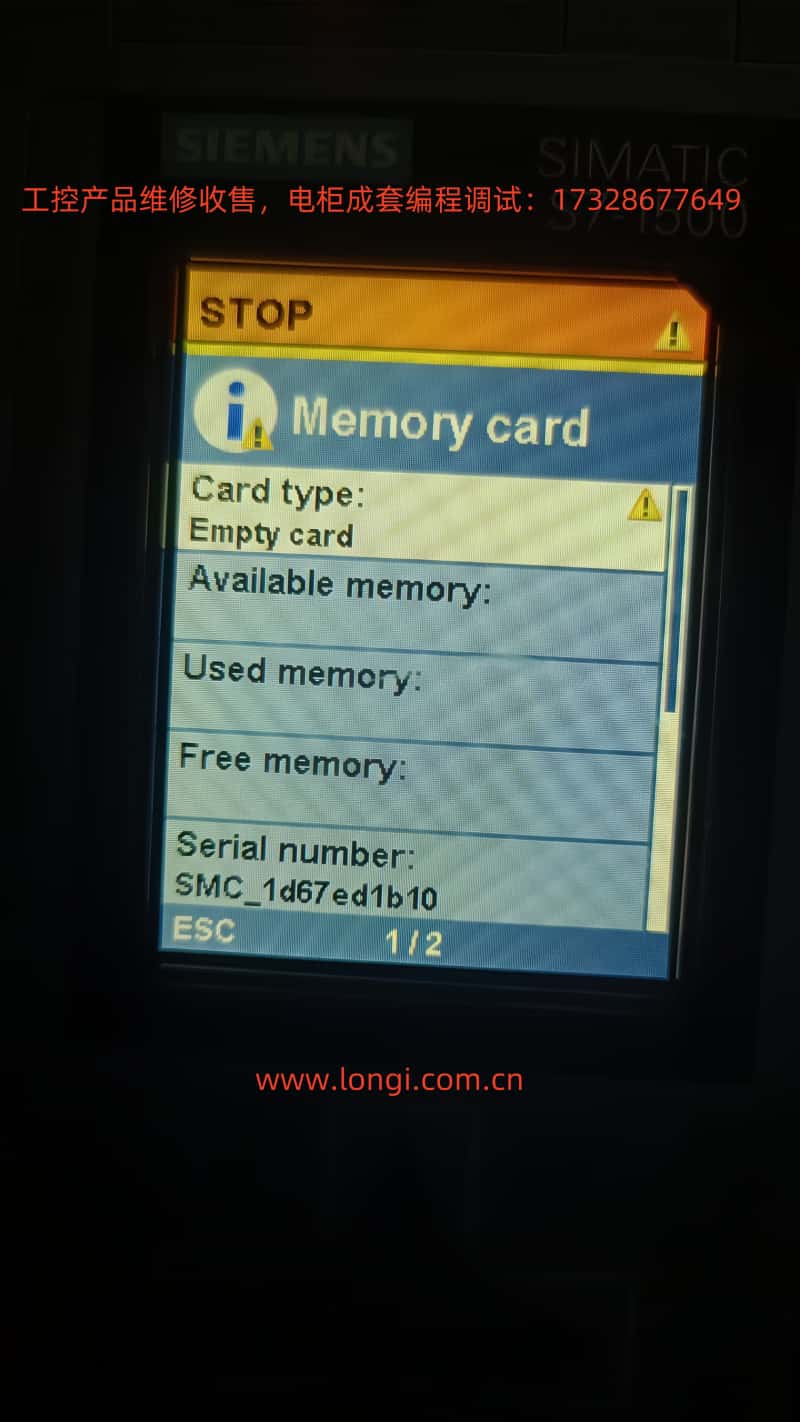

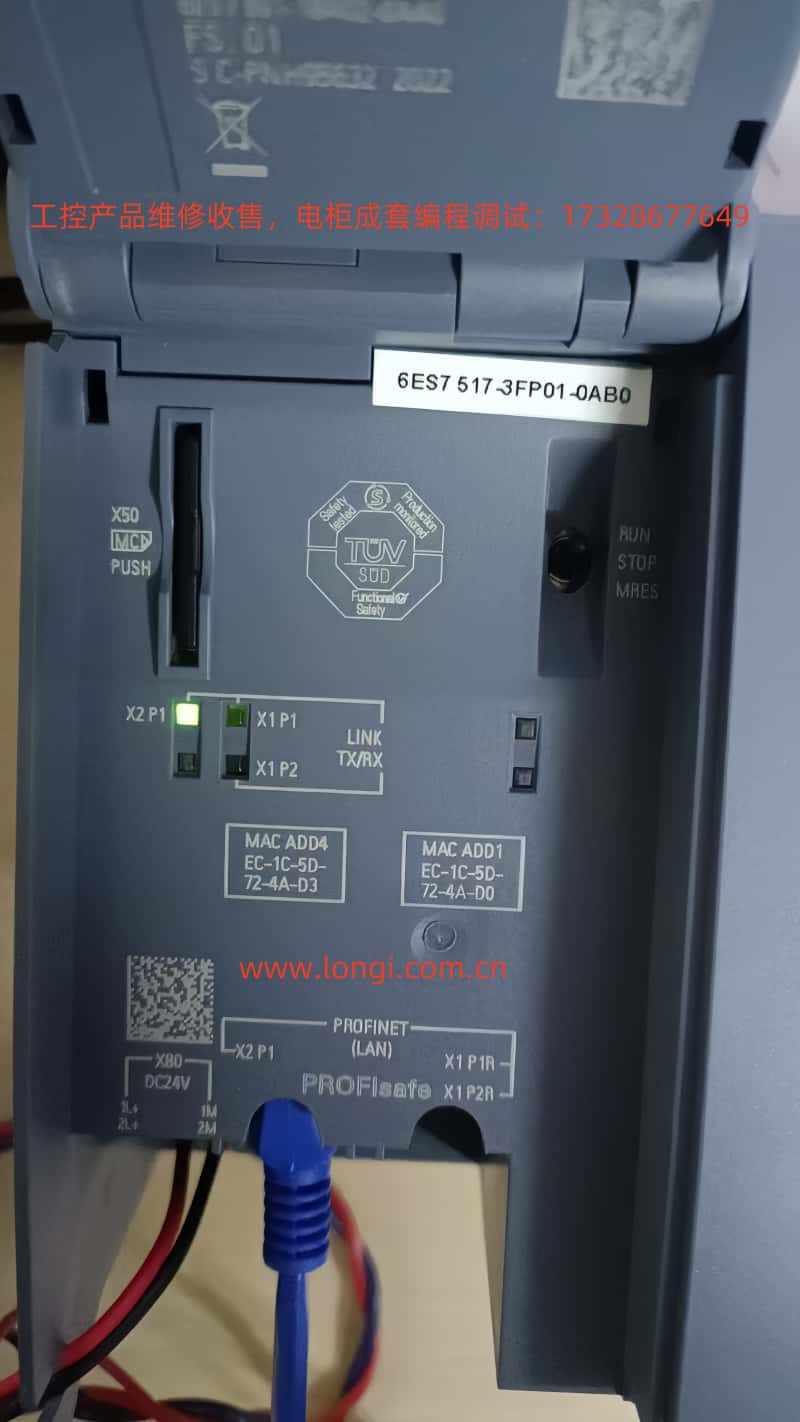

S7-1517F CPU顯示存儲卡類型為“Empty card”，表示未檢測到有效程序數據
導致存儲卡被識別為空的常見原因包括：
項目數據未成功寫入：如果脫機寫卡過程未正確完成（例如用戶僅編譯但未執行“寫入存儲卡”下載，或下載中途中斷），卡上可能沒有生成S7_JOB.S7S文件和“SIMATIC.S7S”文件夾。此時對CPU而言該卡等同於空卡，不含可加載的程序。特別是下載過程意外中斷（如網絡/電源故障）會造成存儲卡中的項目不完整，從而無法被CPU識別。
**存儲卡文件係統或結構問題：**S7-1500的SIMATIC存儲卡采用 FAT32 格式並預置必要的隱藏係統文件。如果曾用非官方方式格式化、誤刪了隱藏文件，或存儲卡產生文件係統錯誤，CPU可能無法識別其中的程序數據。例如，隱藏的“LOG”和“crdinfo.bin”文件是卡識別所必需的，若被刪除或損壞，存儲卡將無法正常用於CPU。此情況下CPU可能將其視為未初始化的空卡。
**項目與CPU不兼容：**雖不直接表現為“空卡”，但如果存儲卡上存有高版本項目而CPU固件版本不支持，或卡中項目數據不一致，CPU可能忽略卡中內容。例如，當存儲卡裏的項目版本高於當前TIA Portal工程版本時，可能出現無法加載的情況（雖然CPU顯示空卡，實際是程序不被認可）。這種版本不匹配需要通過升級固件或重新生成項目來解決。
硬件或操作因素：存儲卡本身損壞或接觸不良也會導致讀取失敗。另請確保存儲卡未處於寫保護狀態，否則雖然CPU可以讀取程序，但在TIA Portal寫卡時會被拒絕寫入（寫保護不會使卡空白，但會阻止更新程序）。
說明：根據西門子官方手冊定義，“空存儲卡”（Empty memory card）即指卡內沒有包含用戶程序的作業文件（S7_JOB.S7S）和項目數據文件夾（SIMATIC.S7S）。當檢測到空卡時，S7-1500 CPU默認會嚐試將其內部裝載存儲器內容複製到卡上（並清除內部存儲），或者在設置禁止自動複製時保持不變。如果CPU內部也沒有程序，空卡插入後CPU仍無用戶程序可運行，此時需通過正常的下載或上述離線寫卡方式寫入程序。
三、確認存儲卡已寫入有效程序的方法
要確保存儲卡中存有有效的PLC程序，可從以下幾方麵進行核實：
檢查存儲卡文件結構：使用 Windows 資源管理器通過讀卡器打開存儲卡驅動器，查看根目錄下是否存在 S7_JOB.S7S 文件以及 “SIMATIC.S7S” 文件夾。其中，S7_JOB.S7S 是CPU開機時執行的作業指令文件，而 “SIMATIC.S7S” 文件夾則包含具體的 STEP 7 編譯後的程序塊數據（OB、DB等）。這兩個對象是TIA Portal寫卡成功後必定出現的內容；如果缺失，表明程序並未正確寫入。
使用TIA Portal屬性查看：在 TIA Portal 中，右擊項目樹中識別出的存儲卡驅動器（如 “(F:) SIMATIC MC [Program]”），選擇“屬性”打開“存儲卡”對話框。確認卡類型被標識為“Program”（程序卡），文件係統為 FAT32，且顯示的已用/可用存儲容量與項目大小相符。例如，寫入程序後4MB的卡可能顯示已使用一定KB空間。如果卡仍顯示為空白或容量未變化，則可能寫入未成功，需要重新操作。
在 TIA Portal 中查看SIMATIC存儲卡屬性，可見卡片類型為“Program”，文件係統為FAT32。如已寫入項目，卡容量占用應相應增加。
**CPU 顯示及狀態：**將卡插入CPU並啟動後，觀察CPU的顯示屏信息和指示燈狀態。正常情況下，CPU顯示應識別出存儲卡為“Program Card”或直接進入運行程序。如果顯示“一張空卡”或保持停止模式，說明程序未加載成功。此時可以通過 CPU 麵板的“存儲卡信息”查看卡內項目名稱/版本等（若有），以確認CPU是否讀到了項目。
**驗證運行效果：**最終，可通過使CPU進入 RUN 模式並觀察控製器的運行情況來間接驗證程序是否成功加載。例如，若程序含有啟動OB或輸出邏輯，可在上電後檢查相應的輸出狀態是否符合預期，或者利用 TIA Portal 在線監視功能（如果方便連接）確認CPU內的程序塊是否與離線工程一致。
提示：SIMATIC 存儲卡上的程序數據是加密保護的，無法直接從文件內容辨識項目詳情。但通過文件存在與否和結構完整性即可判斷寫卡是否成功。另外，請確保每次寫卡後安全彈出存儲卡，避免拔卡造成文件未完全寫入或損壞。
四、存儲卡的恢複和重新製作方法
如果存儲卡在插入CPU後仍被視作空白，需采取措施恢複其正常可用狀態：
**使用 CPU 顯示屏格式化：**將CPU切換至停止（STOP），通過CPU自帶的液晶屏幕菜單找到“格式化存儲卡”功能（通常位於“功能(Functions)”菜單下）。確認執行格式化操作後，CPU會清除卡上的所有用戶數據並重建必要的係統文件結構。此方法不需要任何額外軟件，適用於現場快速清空故障卡。格式化完成後，顯示屏應提示卡已初始化。
**通過 TIA Portal 格式化：在 TIA Portal 中連接上目標CPU（或通過“可訪問的設備”找到CPU），打開“在線與診斷”(Online & Diagnostics)窗口。導航到“功能”->“格式化存儲卡”，點擊“格式”**並確認執行。該過程會將卡恢複到出廠空卡狀態（保留必要的隱藏文件）。完成後，可重新按照正確流程將項目寫入存儲卡。
**使用PC讀卡器手動清理：**將卡插入讀卡器，連接電腦。在Windows資源管理器中打開卡盤符，將之前TIA寫入的 S7_JOB.S7S 文件和 “SIMATIC.S7S” 文件夾刪除（若有其它諸如 DataLogs, Recipes 等文件夾也一並刪除）。**注意：**務必保留存儲卡中看不見的係統隱藏文件（如“LOG”、“crdinfo.bin”），不要格式化或刪除它們。手動清理後，存儲卡即變為空卡，可重新由TIA Portal執行下載。
完成以上任一恢複步驟後，應重新按照正確的離線寫卡流程將項目數據寫入存儲卡。寫入前確保存儲卡上沒有舊項目殘留，以防與新數據混淆。如果懷疑存儲卡本身有故障（如物理損壞或反複讀寫壽命已盡），可嚐試更換一張新的 SIMATIC 存儲卡。
五、西門子官方關於寫卡操作和識別規則的說明
西門子針對 SIMATIC 存儲卡的使用提供了詳細的官方資料和支持文檔：
TIA Portal 離線寫卡流程指南：西門子工業支持中心發布的常見問題解答（FAQ 文檔編號 48711409）詳細說明了如何將項目數據生成並存儲到 S7-1200/1500 的存儲卡中，以便無需在線連接即可將程序傳輸到CPU。該文檔介紹了利用 卡讀卡器、U盤或本地文件夾三種方式創建離線存儲卡數據的方法，以及生成的文件結構（包含 S7_JOB.S7S 和 SIMATIC.S7S）。
存儲卡（程序卡）使用規則：在 S7-1500 係列的用戶手冊中，對存儲卡作為裝載存儲器（程序卡）的行為有明確說明。例如，當將一張含程序的程序卡插入 CPU 時，CPU會在啟動時用卡上的程序替換內部存儲的程序，並要求該卡始終保留在CPU內作為外部裝載存儲器。如果在運行中移除程序卡，CPU將立即停止並報錯，因為程序已不存在。另一方麵，對於空卡的處理，手冊指出如果檢測到空卡且未禁止自動複製，CPU會上電時會將內部程序拷貝到卡上，然後將內部存儲清空，此過程完成後CPU需從卡啟動。這些機製是 S7-1500 判斷存儲卡是否含有效程序並采取相應動作的規則依據。
