東芝VF-PS1變頻器上電卡在“ELL0”界麵且全部指示燈全亮的原因分析與解決方法

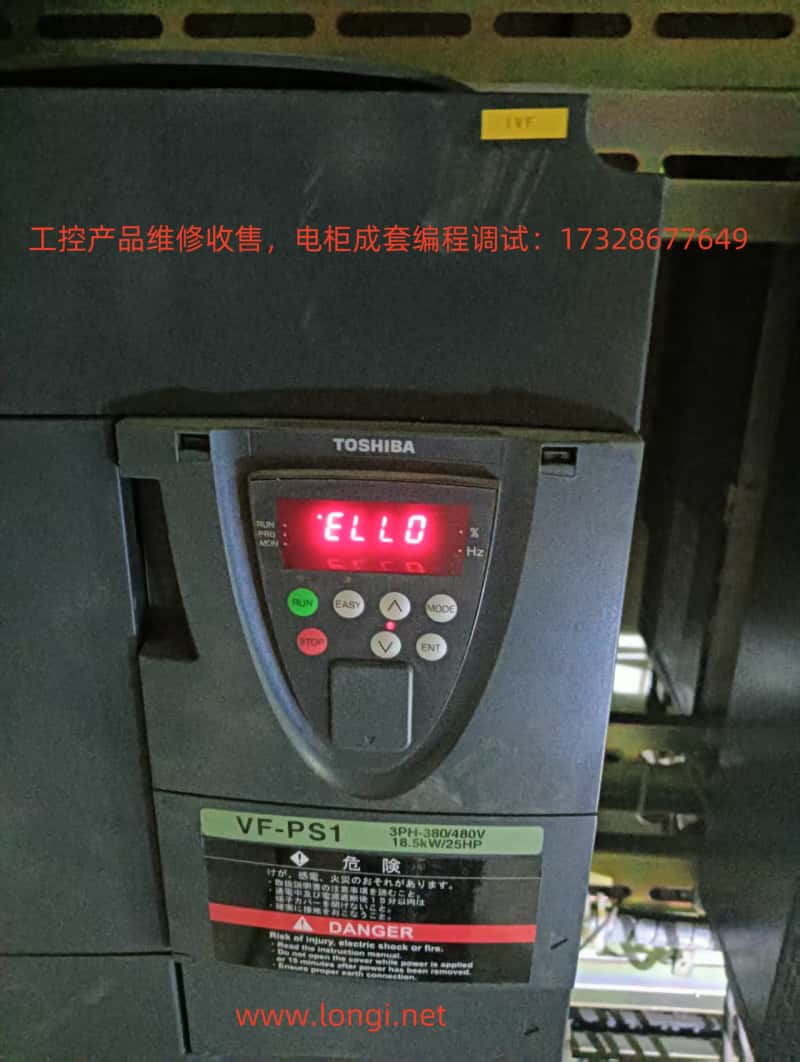

在工業自動化領域中，變頻器作為電機驅動與節能控製的重要裝置，其穩定性與可靠性至關重要。東芝（TOSHIBA）VF-PS1係列變頻器以其性能穩定、功能齊全而廣泛應用於製造、暖通、水處理等多個行業。然而，筆者在一次現場調試過程中，遇到了一台VF-PS1係列變頻器在上電時顯示屏持續顯示“ELL0”，同時操作麵板上的所有指示燈（如RUN、Hz、%、MODE、EASY等）同時點亮且不熄滅的異常現象。該設備無法進入正常運行狀態，也沒有跳轉至頻率顯示或報錯頁麵。本文將以該故障現象為出發點，深入分析可能原因、技術判斷方法及實用解決策略，供同行參考。
一、“ELL0”顯示含義初步判斷
首先，需要明確的是，“ELL0”這一組合在VF-PS1官方說明書中並未以標準故障代碼出現。常規的東芝變頻器錯誤代碼多為“E-xx”或“Errx”格式，例如“E-10”表示模擬輸入錯誤、“Err4”代表CPU故障等。而“ELL0”這種非標準格式的內容，很有可能是字符顯示的簡化或替代。
從液晶/數碼管屏幕的顯示方式來看，字母“H”常因像素限製而顯示為“E”，因此“ELL0”極有可能是英文單詞“HELLO”的簡寫顯示。在多種型號的東芝變頻器中，例如VF-S15係列，就明確存在上電後顯示“HELLO”歡迎信息的功能。雖然VF-PS1係列說明書中未明確提及該信息，但從邏輯和用戶體驗出發，我們有充分理由相信“ELL0”是其內部程序在上電自檢階段主動輸出的問候界麵，屬於正常現象的一部分。
但關鍵在於：該歡迎信息正常情況下應在上電後數秒內消失，並切換為頻率顯示或主界麵。如果長時間停留在“ELL0”界麵，且所有麵板指示燈始終常亮，則應判斷此狀態為變頻器未能順利完成自檢與初始化，設備可能已經陷入啟動失敗或自檢卡死的異常狀態。
二、所有麵板指示燈全亮現象分析
在電子設備中，上電瞬間點亮所有LED指示燈，是用於檢測麵板顯示功能是否正常的常規動作之一。東芝VF-PS1係列的操作麵板上配置有多種功能燈，如RUN運行燈、Hz頻率單位燈、%單位燈、MODE模式燈、EASY快速設定燈等。
正常情況下，上電自檢階段這些燈會短暫全部亮起，隨後按係統運行狀態熄滅或點亮對應燈光。例如處於待命狀態時，可能僅有電源燈與Hz燈亮；處於運行狀態則RUN燈長亮。
因此，當所有指示燈一直維持亮起狀態且不發生變化時，應視為設備係統未能完成正常啟動流程，這與“ELL0”界麵長時間卡死相互印證，進一步說明設備未成功進入主控邏輯。
三、可能導致“卡在ELL0 + 全燈全亮”狀態的故障原因
通過對東芝變頻器控製結構及現場經驗進行總結，可能造成該問題的常見技術原因包括：
1. 控製板主CPU故障
VF-PS1變頻器內部由主控板（Main Control Board）承擔參數管理、通訊控製、運行邏輯等核心任務。如果主控芯片、存儲芯片或程序區出現故障（如掉電後校驗失敗、FLASH損壞等），將導致設備無法完成自檢，表現為麵板無法進入參數模式，係統卡在初始界麵。
2. 內部電源電壓異常
控製回路電源一般通過變頻器內部電源模塊產生（如DC24V或DC5V），為主控板與麵板供電。一旦電源電壓不穩定、紋波過大或存在瞬時斷續，可能導致控製邏輯反複初始化，停留在HELLO界麵無法前進。
3. 操作麵板與主控通信異常
VF-PS1允許麵板與主板間通過RS485或平行通信方式連接。如果因連接接觸不良、通訊接口損壞，導致麵板無法接收主板返回的數據指令，也可能停留在默認上電界麵（如“ELL0”）而不切換。
4. 外接選購件影響啟動
如果變頻器安裝了擴展模塊（如Profibus、DeviceNet通訊板、外接I/O模塊等），一旦這些模塊存在初始化失敗或通信異常，也會阻塞主機自檢流程。變頻器未檢測到通訊確認信號時，可能暫停在待初始化狀態。
5. 固件或參數損壞
部分極端情況下，如在斷電瞬間執行寫入操作，可能造成EEPROM內參數損壞或程序區域校驗失敗，造成卡在啟動環節。雖然VF-PS1有初始化功能，但前提是能進入菜單狀態。
四、實用解決建議與處理流程
結合實際經驗，麵對上述異常情況，可依次采取以下措施進行排查與修複：
步驟1：斷電靜置完全放電
步驟2：檢查麵板連接狀態
步驟3：拔除外部擴展模塊
步驟4：驗證電源電壓與控製回路供電
使用萬用表測量 R/S/T 電源輸入端是否正常（三相平衡）
檢查是否存在低電壓、缺相、接觸不良等現象
若能測量控製回路供電（如內部DC24V），確認是否穩壓
步驟5：判斷是否需更換控製板
若上述步驟均無效，基本可以判斷主控板存在啟動級硬件故障
此時建議聯係專業維修工程師進行控製板檢修或更換
有能力者可檢查電源部分濾波電容、EEPROM芯片等關鍵部件是否損壞
五、預防建議
為避免類似問題發生，可在實際應用中注意以下幾點：
避免頻繁斷電重啟操作，上電與斷電之間應確保至少等待10秒以上，避免程序未完全保存
做好電源保護，確保輸入電源質量穩定，必要時加入UPS或穩壓電源
定期保養內部電容及冷卻風扇，避免因老化造成控製電壓不穩
慎重進行參數初始化與固件更新操作，操作不當易造成EEPROM邏輯錯誤
六、結語
“ELL0”並非東芝VF-PS1變頻器的正式錯誤代碼，而是設備上電初始化時的歡迎信息“HELLO”的變形顯示。若該信息短暫出現後進入正常界麵，屬正常現象；若長時間停留在“ELL0”界麵，且全部指示燈常亮，則基本可以判定設備在啟動階段遭遇了嚴重的初始化失敗問題，往往與控製板故障、電源異常或麵板通信失敗相關。
建議維修人員按步驟從外部連線、麵板連接、電源電壓入手排查，若無明顯進展，可考慮更換主控板或聯係原廠技術支持。該問題雖然不常見，但一旦發生，必須嚴肅對待，切勿長時間帶電測試，以免進一步損壞元器件或造成運行安全隱患。
