ZSMC K係列伺服驅動器A.43故障的排查與解決

引言

伺服驅動器是工業自動化中精密控製的核心，廣泛應用於數控機床、機器人裝配線等場景。ZSMC K係列伺服驅動器以其可靠性與高效性而聞名。然而，即便是最堅固的係統也可能出現故障，影響正常運行。其中，A.43故障由用戶報告，截圖顯示該故障代碼出現在伺服驅動器上。本文將深入探討A.43故障——即“總線式編碼器累積計數錯誤”，提供一個全麵、逐步的排查與解決指南。基於官方用戶手冊（“ZSMC伺服K係列用戶手冊完整版.pdf”，2017工程版V3.0），本指南旨在為技術人員和工程師提供有效的知識支持，減少停機時間，確保係統可靠性。

理解A.43故障

A.43故障在ZSMC K係列伺服驅動器手冊的“附錄C：報警顯示一覽表”（第191頁）中明確定義，描述為“總線式編碼器累積計數出錯”。附帶說明指出，“編碼器累積計數或編碼馬達累積電路由接損壞”。該故障被歸類為高優先級（H級）報警，表明其可能對係統性能產生重大影響，但其可重置特性提示在解決根本問題後通常可以清除。

A.43故障的核心在於總線式編碼器的問題，這是一個提供電機位置和速度反饋的關鍵組件。“累積計數”指的是通過總線通信協議（可能為手冊通信章節中暗示的RS-485）傳輸的累計位置數據。當該計數因硬件故障、接線問題或通信中斷而出現錯誤時，伺服驅動器將無法準確跟蹤電機位置。這可能導致電機行為異常、精度喪失或係統完全關閉，因此需要迅速解決。

A.43故障的可能原因

要解決A.43故障，首先需識別其根本原因。手冊的故障診斷章節（第7章“故障診斷與排除”，第135頁）及工程實踐經驗提示了以下幾種潛在原因：

1. 編碼器硬件故障
   編碼器本身可能因物理損壞、長時間使用導致磨損或內部組件失效而出現問題。損壞的編碼器可能發送錯誤或無數據，導致累積計數錯誤。

2. 接線問題
   編碼器與伺服驅動器之間的連接故障——如接線端子鬆動、電纜斷裂或接地不良——可能中斷信號傳輸，觸發A.43故障。

3. 通信幹擾
   由於編碼器通過總線係統運行，附近設備（如電機或逆變器）產生的電磁幹擾（EMI）或屏蔽不足可能損壞數據，造成計數差異。

4. 電源不穩定
   編碼器電源不穩定或供電不足可能影響其運行，導致計數數據異常。手冊接線部分（第3章，第17頁）提到與電源相關的考慮。

5. 配置錯誤
   伺服驅動器中與編碼器相關的參數設置錯誤（例如分辨率或通信協議），可能導致對編碼器輸出的錯誤解釋，如第5章（第54頁）所述。

每種原因都需要不同的診斷和解決方法，我們將在以下章節詳細探討。

排查A.43故障

係統化的排查過程是隔離A.43故障原因的關鍵。以下是基於手冊和標準伺服係統實踐的詳細分步指南。

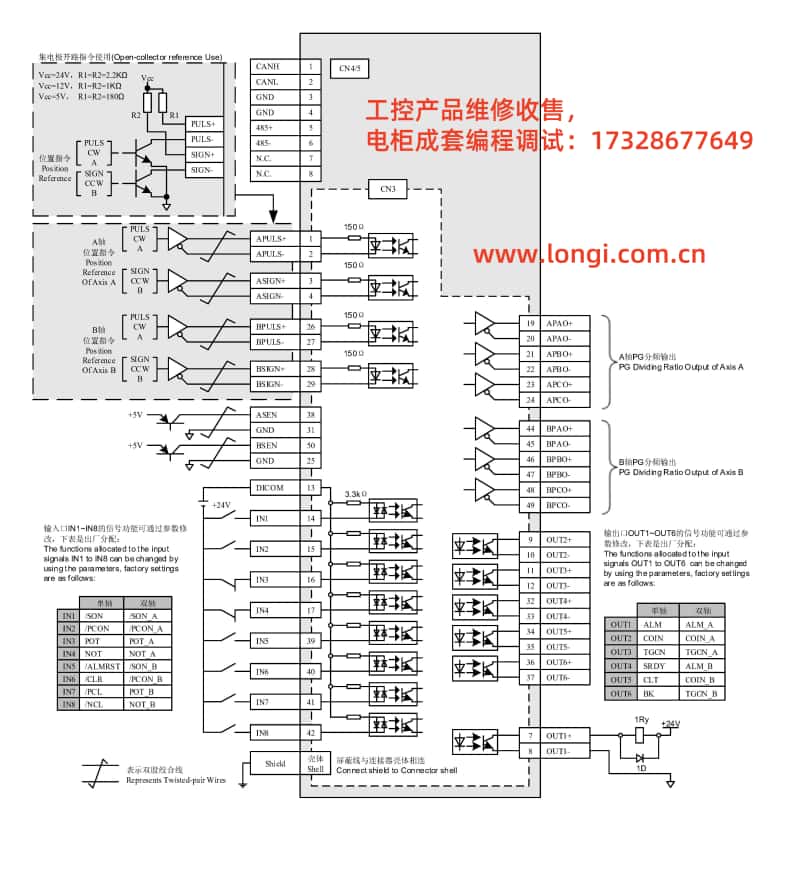

步驟1：檢查編碼器接線

• 操作：參考第3.4節“編碼器操作指南接線”（第27頁），驗證編碼器電纜連接。

• 程序：

• 檢查連接到編碼器端口（如CN1或CN2）的所有接線是否牢固且無腐蝕或損壞。

• 確保電纜屏蔽按第3.5節（第34頁）建議正確接地，以減少幹擾。

• 使用萬用表測試編碼器電纜每根線的連續性，識別任何斷線或短路。

• 結果：若發現接線問題，必須在繼續之前修複。

步驟2：測試編碼器硬件

• 操作：評估編碼器功能，如第7.2節“伺服驅動器維護與檢查”（第139頁）建議。

• 程序：

• 目視檢查編碼器是否存在物理損壞（例如外殼裂紋或燒毀組件）。

• 若可能，將疑似有問題的編碼器更換為已知正常工作的同型號單位，觀察故障是否消失。

• 對於高級診斷，使用示波器監控編碼器輸出信號，檢查波形是否有異常。

• 結果：若編碼器有故障，則需更換。

步驟3：評估通信環境

• 操作：調查潛在幹擾，參考第6.3節“MODBUS通信協議”（第107頁）。

• 程序：

• 確保通信電纜長度符合RS-485標準（通常不超過1200米）。

• 識別並緩解伺服係統附近的EMI來源，如高功率機械，通過搬遷或添加屏蔽進行處理。

• 驗證電纜布線避免與電源線平行運行，如第3.8節（第36頁）建議。

• 結果：改進屏蔽或調整布線可能解決通信相關錯誤。

步驟4：驗證電源穩定性

• 操作：檢查編碼器和驅動器的電源供應，參考第3.2節“典型主電路接線示例”（第20頁）。

• 程序：

• 使用萬用表測量伺服驅動器輸入電壓（通常為220V ±10%），確保在規格範圍內。

• 監控編碼器電源電壓（通常為5V或24V）的穩定性，若有條件使用示波器檢測波動。

• 結果：電源不穩定可能需要添加穩壓電源或額外濾波。

步驟5：審查參數設置

• 操作：驗證與編碼器相關的參數，如第5.4.5節“絕對編碼器設置”（第69頁）所述。

• 程序：

• 通過麵板訪問伺服驅動器的參數菜單（第4.1節，第38頁），檢查F[009]和F[010]等定義編碼器數據格式的設置。

• 將這些設置與編碼器規格及手冊建議進行比較。

• 若不確定，恢複出廠默認設置（第4.2.6節，第43頁）並謹慎重新配置。

• 結果：修正的設置應消除配置引起的錯誤。

解決A.43故障

一旦確定原因，應用適當的修複方法：

• 故障編碼器：更換與第1.2節“電機型號命名”（第9頁）兼容的單位，確保正確安裝。

• 接線問題：修複或更換損壞的電纜，固定連接並按需增強接地。

• 通信幹擾：安裝噪聲濾波器（第4節，第34頁），使用鐵氧體磁環或調整電纜路徑以減少EMI。

• 電源問題：添加電壓穩定器或濾波器以確保穩定的電源供應。

• 配置錯誤：調整參數以匹配編碼器，保存更改並重啟驅動器。

解決後，通過麵板重置故障（第4.1節，第38頁），並在正常運行條件下測試係統以確認修複。

預防措施

預防未來A.43故障需要主動維護和優化：

• 定期檢查：定期檢查編碼器、接線和連接是否存在磨損或損壞（第7.2節，第139頁）。

• 環境優化：保持0–40°C、<90%濕度的運行環境，避免EMI來源。

• 參數管理：記錄正確設置，並在係統更改後驗證。

• 員工培訓：教育操作員正確處理和維護，以避免意外損壞。

結論

ZSMC K係列伺服驅動器的A.43故障雖具幹擾性，但通過結構化方法可有效管理。通過理解其含義——總線式編碼器累積計數錯誤——並係統性地解決硬件故障、接線問題或幹擾等潛在原因，用戶可以高效恢複功能。詳細的手冊為此過程提供了堅實基礎，輔以實用排查步驟和預防策略。通過勤奮的維護和最佳實踐的遵循，ZSMC K係列伺服係統的可靠性得以維持，確保在苛刻工業應用中的無縫性能。
