一、故障定義與背景

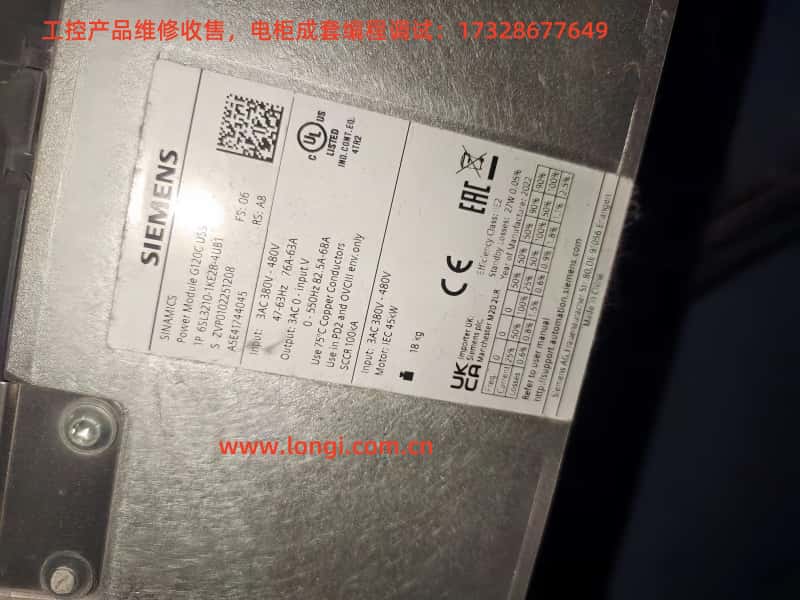

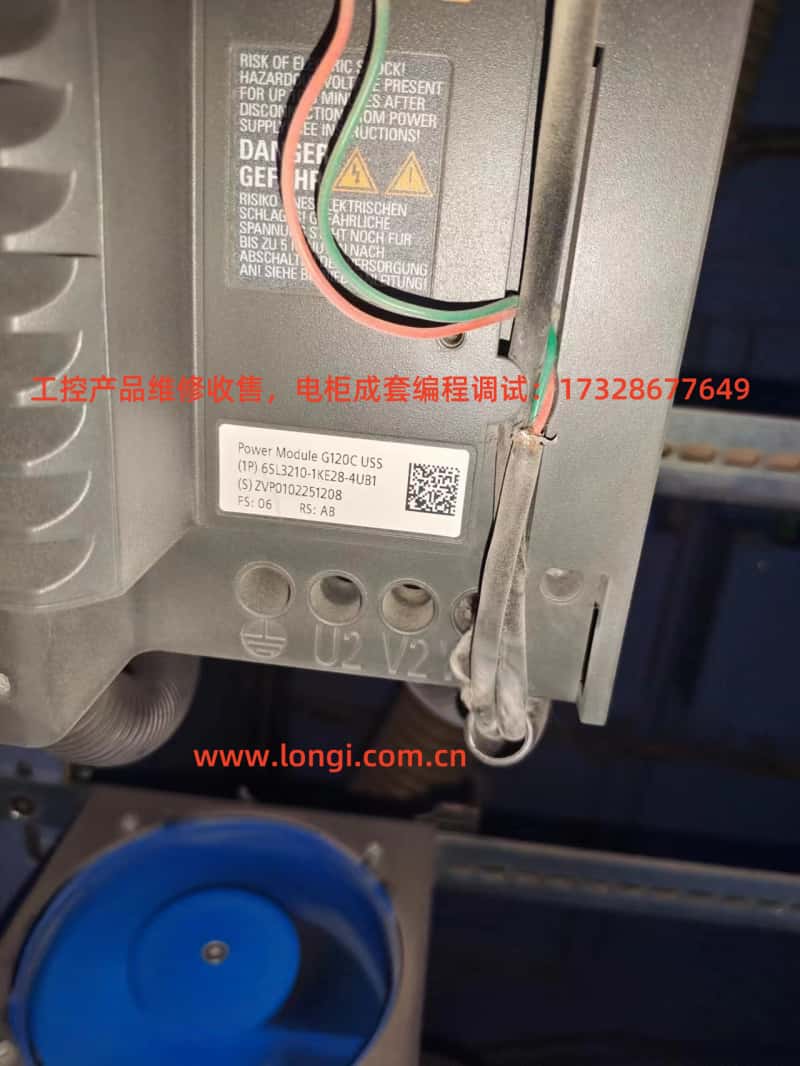

“F30004”是 SINAMICS G120C 係列變頻器的常見報警及故障代碼之一，全稱為：

• Power unit: Overtemperature heatsink AC inverter

• 中文直譯為：“電源單元：逆變器散熱器過溫”。

即當功率模塊上的散熱器（heat sink）溫度超出允許極限時，控製邏輯將首先發出報警（A05000），若溫度繼續升高（高出約 5 °C），係統則升級為故障 F30004 並立即停機 。

二、產生 F30004 的可能原因

根據官方文獻與用戶經驗反饋，導致 F30004 的核心因素主要有以下幾大類：

1. 散熱風扇故障

• 內部風扇卡死、損壞或轉速不足，導致熱量無法及時散出 。

2. 散熱器堵塞、散熱條件不佳

• 機櫃通風差，風道阻塞，甚至灰塵覆蓋散熱片，顯著降低散熱效率 。

3. 環境溫度偏高

• 按照官方文檔，空氣冷卻型變頻器進氣口溫度應≤ 42 °C，若機櫃或廠房溫度超過該值，散熱壓力提升 。

4. 負載問題或過載

• 驅動電機或機械係統負載過大，導致功率單元持續高工況，引發過溫。

5. 開關頻率（Pulse frequency）設置過高

• 高頻開關雖然改善輸出電流波形，卻導致功率模塊損耗增加，從而積熱。

6. 控製策略或傳感器異常

• 盡管少見，但若散熱器溫度檢測傳感器斷線、短測或參數錯設，也可能誤判過溫。

三、F30004 的檢測與診斷流程

一旦變頻器出現 F30004 停機，應按照以下逐層排查的方法進行快速診斷：

1. 觀察故障前兆與報警

通過 BOP/IOP 或 STARTER/Startdrive 可查看曆史故障是否先出現 A05000 警報，再觸發 F30004 停機。這表明是逐步升溫導致係統崩潰，而非突然溫度傳感錯誤 。

2. 檢查風扇運行狀態

• 聽風扇運行聲音或檢測轉速；

• 拆下風扇檢查葉輪是否被卡；

• 若為故障 “A30049/A30059 內部風扇失效”，應立即更換風扇單元 。

3. 檢測環境與通風狀況

• 測量機櫃內部或進氣口溫度；

• 清潔散熱器及通風孔；

• 若溫度偏高（>42°C），應改善通風或加裝散熱/空調設施。

4. 檢查係統負載情況

• 確認電機是否過載、機械卡滯；

• 檢查參數 p0640、p1341（電流限製）是否合理；

• 若長期高負載運行，建議降低負載或重複熱平衡測試 。

5. 降低開關頻率（脈衝頻率）

• 參數 p1800 控製 Pulse Frequency；

• 若設置值遠高於電機及模塊額定值，可調低頻率，以減輕發熱 。

6. 校驗散熱器溫度檢測傳感器

• 讀取 r2124、r0037 電阻信號；

• 若斷線/短路或傳感器異常，應更換或切換為“無傳感器”模式。

四、F30004 的處理與預防對策

4.1 故障處理建議（短期）

• 停機冷卻：斷電後等散熱器溫度降至常溫；

• 排查風扇、電源、負載、環境溫度；

• 解決問題後，使用 BOP 或軟件清除報警並重啟。

4.2 長期預防與優化

1. 定期維護清潔

• 清除灰塵、油漬堵塞風道，保持通風暢通。

2. 監測環境溫度 & 溫控改造

• 配置機櫃溫度傳感器，可自動啟動空調/風扇或發出預警。

3. 風扇維護與更換策略

• 使用壽命預測指標或定期更換功能模塊中的風扇組件。

4. 負載與參數優化

• 使用適合電機及負載的額定值，避免超負荷運行；

• 設置合理的啟動/停止加減速時間，減緩散熱壓力。

5. 脈衝頻率合理配置

• 在滿足電能質量基礎上，不追求極限開關頻率；

• 可啟用自動調整機製。

6. 溫度傳感器冗餘或替代方案

• 某些型號支持備用傳感器或關閉故障響應，對異常更具彈性。

五、總結與啟示

SINAMICS G120C 的 F30004 故障，從設備保護邏輯來看是一種 主動停機，目的是防止過熱燒毀功率模塊。本質是硬件長期熱負荷問題，少數情況下也可能是檢測不準。處理原則是：

• 診斷為主：風扇→環境→負載→參數→傳感器；

• 恢複為輔：冷卻後清故障，確認環境正常才複位；

• 預防為關鍵：維護、環境改善、參數優化、監控體係建設。

該故障不像電氣短路、接地那樣急迫，但往往在持續使用並忽視維護的係統中累積發生，給生產帶來較大隱患。通過日常巡檢、定期保養和自動監控可以極大降低發生概率，確保設備長期穩定運行。

六、延伸建議

1. 建議在機櫃安裝機內溫度傳感器，與變頻器通信聯動；

2. BOP／Startdrive 中可開啟過溫預警（A05000）功能，讓係統提前發光/報警；

3. 對比 F30035“進氣口過溫”也需關注，兩者往往同時出現；

4. 若拆卸風扇或模塊複雜，建議僅由專業技術人員執行。

通過本文對 F30004 故障的深入剖析、診斷指導及預防措施，希望能幫助用戶建立係統性維護思路，不僅解決當前停機問題，更防範未來不必要的生產中斷與設備損耗。如需進一步技術支持，可谘詢西門子或授權服務中心獲取更專業指導。
