解決日業CM530/CM530H變頻器ERR24故障的指南

引言

變頻器（Variable Frequency Drive，VFD）是現代工業控製係統的核心組件，通過精確調節電機轉速和性能，實現高效節能。然而，由於其複雜性，變頻器可能因各種原因出現故障，並通過錯誤代碼提示用戶。在日業（SUNYE）CM530和CM530H係列變頻器中，ERR24是一個常見的故障代碼，通常與“輸出側誤差相”或“輸出相位丟失”有關。本文將詳細分析ERR24的含義、可能原因、排查步驟及預防措施，幫助用戶快速恢複設備正常運行。

ERR24的含義

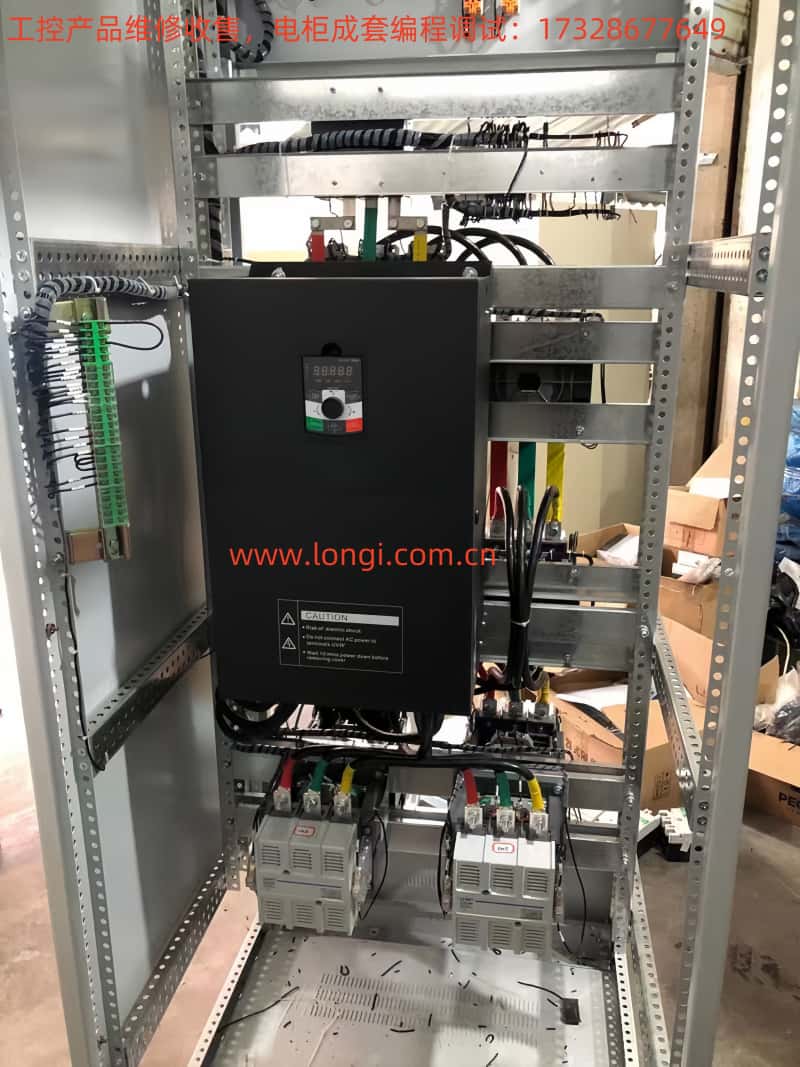

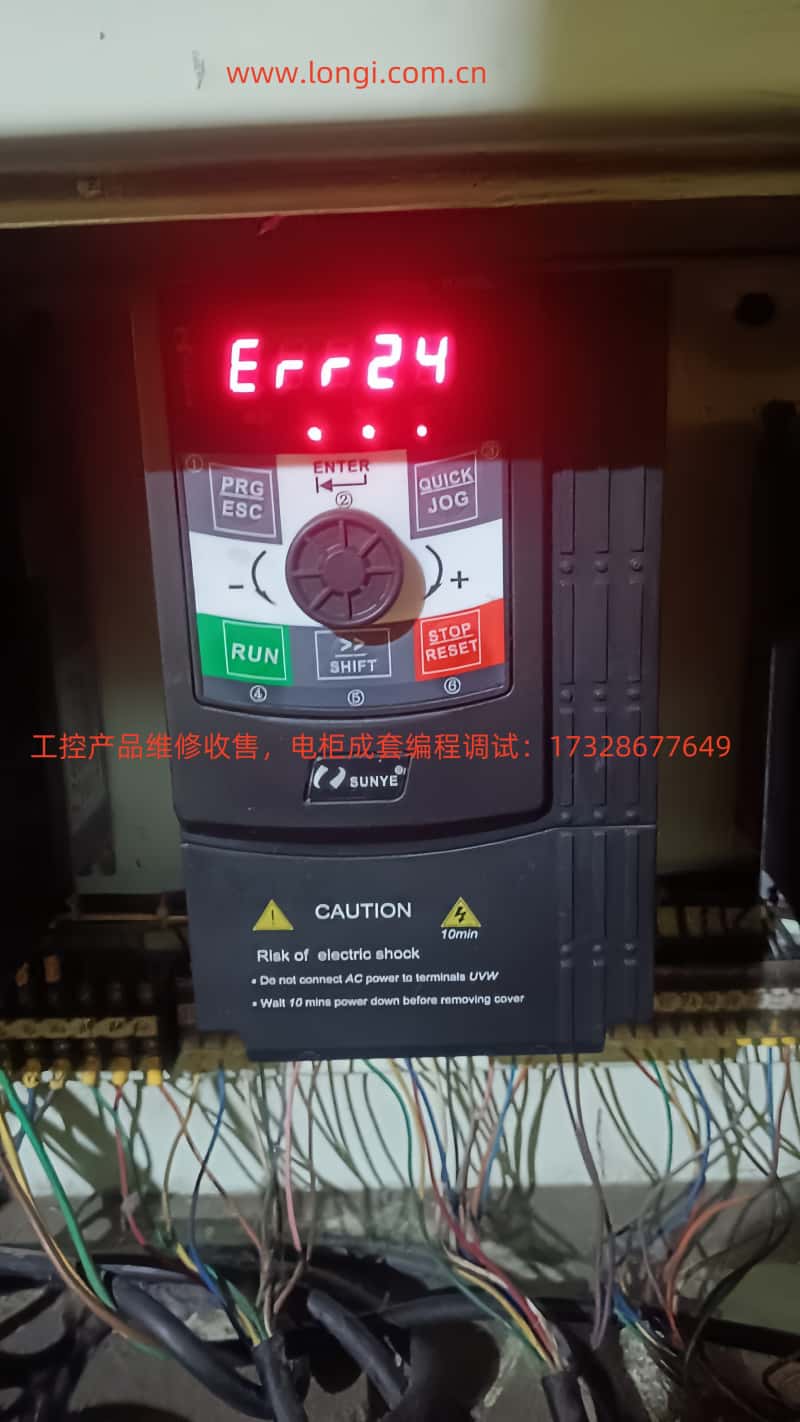

根據日業CM530係列用戶手冊的相關信息，ERR24通常表示變頻器檢測到輸出側（即連接到電機的部分）存在相序錯誤或某一相位缺失。這種故障會導致電機無法正常運行，可能引發設備停機或電機損壞。輸出相位丟失通常意味著變頻器輸出的三相電（U、V、W）中至少一相出現異常，導致電流或電壓不平衡。及時識別和解決ERR24對於維持工業生產效率至關重要。

ERR24的可能原因

ERR24的出現可能由多種因素引起，以下是基於變頻器常見故障分析的主要原因：

1. 輸出電纜問題

• 連接變頻器和電機的電纜可能因振動、老化或外部損傷而鬆動、斷裂或接觸不良，導致相位丟失。

• 電纜絕緣損壞可能引發線間短路或線對地故障，影響輸出相序。

2. 電機問題

• 電機內部繞組可能因老化、過熱、振動或電壓不平衡而出現開路或短路，導致輸出相位不平衡。

• 電機端子連接鬆動或脫落也會觸發ERR24。

3. 變頻器內部故障

• 變頻器的逆變模塊（如絕緣門雙極晶體管IGBT）可能因過載或老化而損壞，導致輸出側相序錯誤。

• 控製電路或電源板的故障也可能導致ERR24。

4. 外部環境因素

• 脈寬調製（PWM）輸出的高dV/dt（電壓變化率）可能引起電纜或電機絕緣損壞，導致相位丟失。

• 長距離電纜傳輸（超過50米）可能需要dV/dt濾波器或正弦波濾波器，以減少電壓過衝的影響。

5. 係統配置問題

• 變頻器輸出容量與電機額定功率不匹配，可能導致輸出側相序不穩定。

• 電機負載過重或頻繁啟動/停止也可能觸發ERR24。

排查ERR24的步驟

當變頻器顯示ERR24時，用戶應按照以下步驟逐一排查，以確定問題根源並解決問題：

1. 檢查輸出電纜

• 確保U、V、W三相輸出電纜連接牢固，無磨損、斷裂或燒焦痕跡。

• 使用萬用表測量電纜的導通性，檢查是否存在斷路或短路。

• 對於長距離電纜（超過50米），建議安裝dV/dt濾波器或正弦波濾波器，以減少電壓過衝。

2. 檢查電機連接

• 確認電機端子連接是否鬆動，必要時重新緊固。

• 使用萬用表測量電機三相繞組阻值（U1-V1、V1-W1、W1-U1），確保阻值一致，無明顯異常。

• 如果繞組阻值不一致，可能需要更換電機或進行專業維修。

3. 檢查變頻器內部

• 如果電纜和電機檢查無異常，可能是變頻器內部逆變模塊或控製電路故障。

• 建議聯係日業官方售後服務或專業技術人員，使用專用設備檢測變頻器內部模塊（如IGBT）。

4. 檢查係統配置

• 確保變頻器的輸出容量與電機功率匹配，避免因容量不匹配導致的相序錯誤。

• 檢查電機負載是否過重，必要時調整運行參數或減少啟動/停止頻率。

5. 檢查環境因素

• 確保電纜符合VFD標準（如XLPE絕緣電纜），並正確敷設在金屬導管內以確保接地。

• 檢查運行環境是否存在高溫、濕氣或腐蝕性氣體，可能影響電纜或電機絕緣。

排查步驟表格

預防ERR24的措施

為減少ERR24故障的發生，用戶應采取以下預防措施：

1. 定期維護

• 定期檢查輸出電纜和電機連接，確保無鬆動或損壞。

• 對電機進行預防性維護，檢測繞組絕緣狀態，及時發現潛在問題。

2. 正確選型

• 選擇與電機功率匹配的變頻器容量，避免因容量不足或過大導致的故障。

• 對於長距離電纜傳輸，安裝dV/dt濾波器或正弦波濾波器以保護係統。

3. 環境保護

• 避免電纜和電機暴露在高溫、濕氣或腐蝕性環境中。

• 使用符合VFD標準的電纜（如XLPE絕緣電纜），並確保正確接地。

4. 運行監控

• 利用變頻器的監控功能，定期檢查輸出側電流和電壓是否平衡。

• 若發現異常，及時調整參數或聯係技術支持。

案例分析

以下是兩個實際案例，展示ERR24故障的排查和解決過程：

1. 案例一：電纜絕緣老化
   在某工廠，CM530H變頻器顯示ERR24，電機無法啟動。技術人員檢查發現，連接變頻器和電機的電纜因長期使用而絕緣層老化，導致一相電纜短路。更換新電纜並確保接地良好後，ERR24消失，設備恢複正常。

2. 案例二：變頻器內部故障
   另一用戶報告ERR24反複出現，電纜和電機檢查均（jun1）正常。專業技術人員使用專用設備檢測，發現變頻器內部IGBT模塊因過載損壞。更換IGBT模塊並優化負載配置後，問題解決。

這些案例表明，ERR24可能涉及外部連接或內部模塊問題，需根據具體情況靈活排查。

結論

ERR24是日業CM530/CM530H變頻器中常見的故障代碼，通常表示輸出側相序錯誤或相位丟失，可能由電纜問題、電機故障、變頻器內部損壞或配置不當引起。通過係統檢查電纜、電機、變頻器內部及係統配置，用戶可以有效定位並解決問題。定期維護、正確選型和環境保護是預防ERR24的關鍵措施。若故障複雜，建議參考日業用戶手冊（特別是第七章“故障移斷及對策”）或聯係日業官方售後服務獲取專業支持。通過及時處理ERR24，用戶不僅能避免設備損壞，還能提升工業生產的可靠性和效率。
