全自動平壓平模切機是一台用於紙板、瓦楞紙與覆膜紙張等平張材料的 模切（Die-Cutting）+ 壓痕/壓線（Creasing） 專用設備。它將傳統“手啤機”的平壓平原理與自動給紙、定位、收紙、故障檢測及安全互鎖係統集成在一起，用於批量生產彩盒、彩箱、酒盒、標簽、吊牌以及部分薄塑片類包裝製品。

一、設備原理與工藝痛點 Principle & Challenges

1.1 平壓平模切基本工序

給紙 → 定位 → 夾持輸送 → 模切/壓痕 → 清廢 → 收紙

• 上下模板平行閉合 的壓切方式可獲得 ≤ 0.1 mm 的套準精度，但也帶來：

1. 慣性大：320 t 噸位要求曲柄—連杆機構在頂死點前後減速穩停；

2. 工位間節拍耦合：牙排間歇傳輸與壓切行程關聯，任何時序飄移都會撕紙。

1.2 控製要點 / 難點

二、係統配置表 Bill of Materials

電氣架構總圖

         ┌──── Pilz PNOZ ────► KM1 / KM3 / STO
三相380  ▣
         └─> MCB → VFD → Main Motor
                │                 ┌─ Encoder
                ▼                 ▼
              PLC FX3U ──485─── MD200 (VFD)
                │RS-422
                ▼
          Delta HMI DOP-B10S411
                │
                ├── DO → Sol/Contactor
                └── AD → Press Sensor

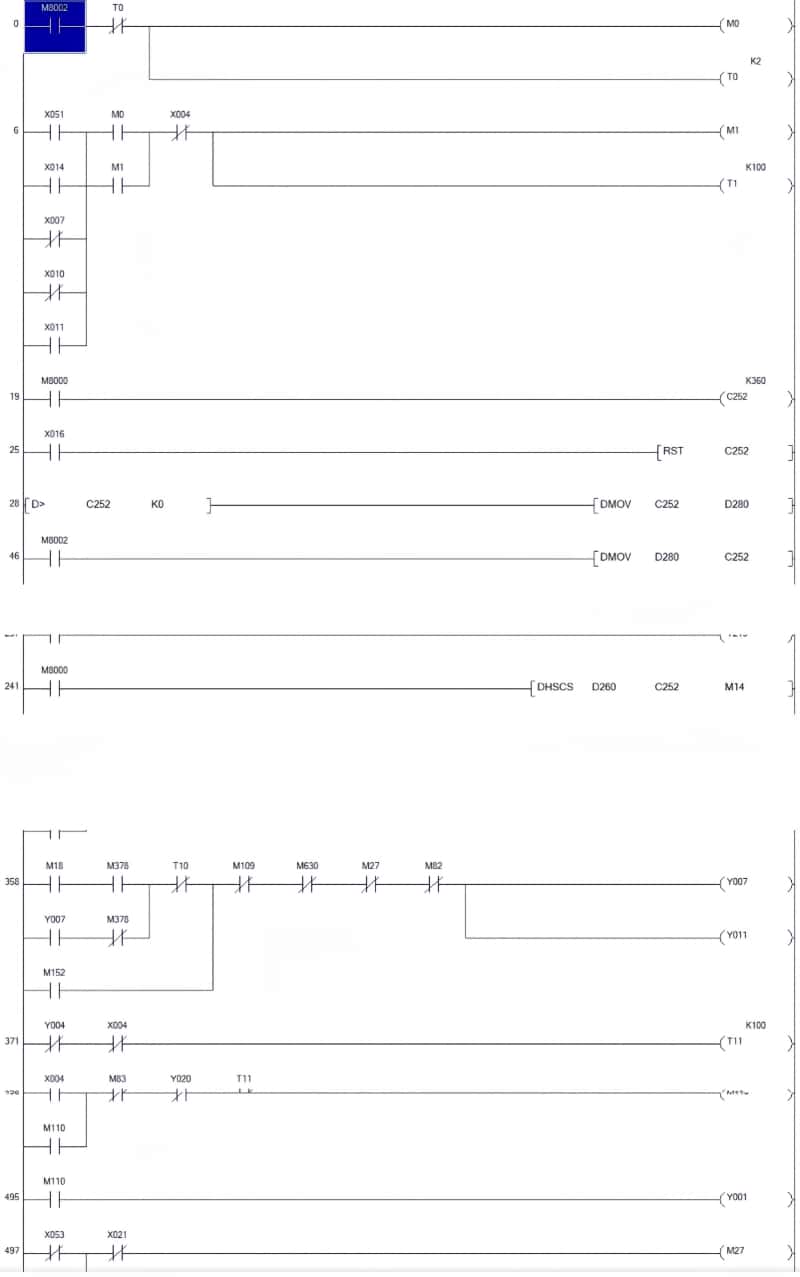

三、控製邏輯與程序架構

3.1 任務劃分

3.2 主狀態機（S 位）

S000 IDLE
S010 FEED_READY
S020 REGISTER
S030 PRESS
S040 DELIVERY
S050 PAUSE / FULL
S060 ALARM_STOP

• 所有轉移條件已在 CSV 指令表給出注釋。

• 高速中斷 M8252 用於 10 ms 捕捉前規 OK→置位 D404 輔助修正。

3.3 HMI 畫麵規劃

觸摸屏 Macro 樣例（前規微調）

; Macro No.11  前規 +0.1 mm
READWORD  d100,   &H0004  ; 讀 D100 當前前規位
ADD       d100,   &H0001
WRITEWORD d100,   &H0004

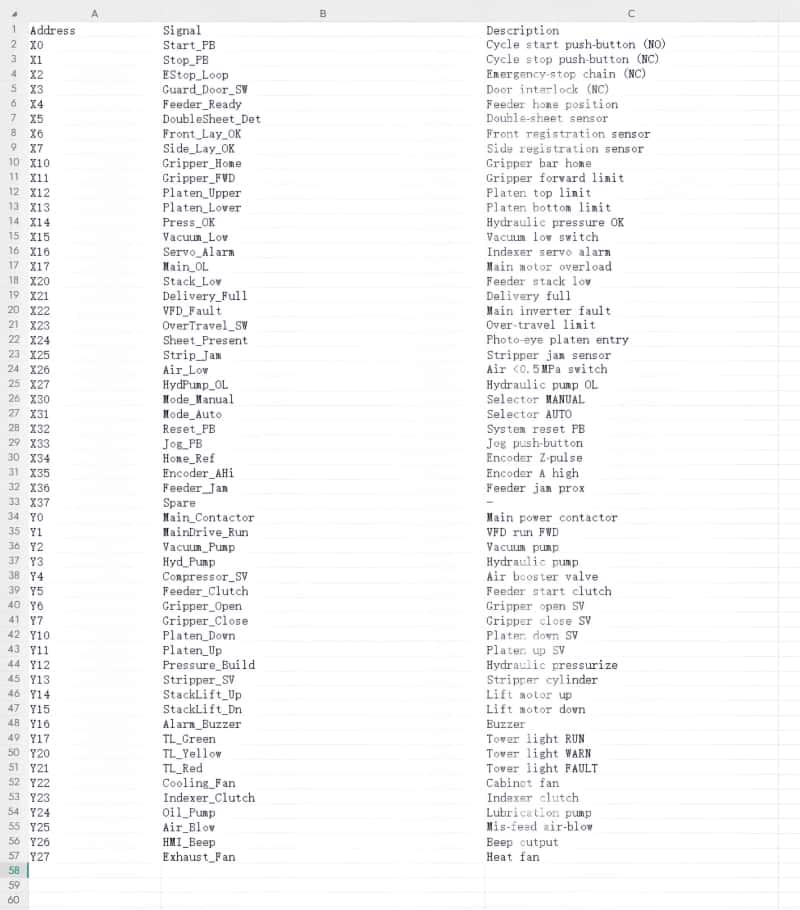

四、I/O 分配與程序文件

五、擴展建議 Enhancements & Future-Proofing

1. 電子凸輪改造

• 若需提速至 5 500 sph，可以伺服 + 絕對值編碼器替代機械主軸，實現虛擬主軸 + 電子尺套準。

2. MES 數據接口

• PLC 通過 FX3U-ENET-AD 模塊上報產能至 ERP；HMI 增加二維碼掃描切單。

3. 預測維護

• 關鍵軸承、油溫傳感器接 FX3U-4AD；運行小時數超限自動生成保養任務。

4. 安全升級

• 將現有單光柵換為 SIL 2 擴展型，以支持自動重啟抑製；急停加入安全 STO (VFD)。

5. 能源回收

• 主電機改用力矩型伺服 + 直流母線回饋可節能 8 %-12 %。

六、項目落地裏程碑 Milestones
