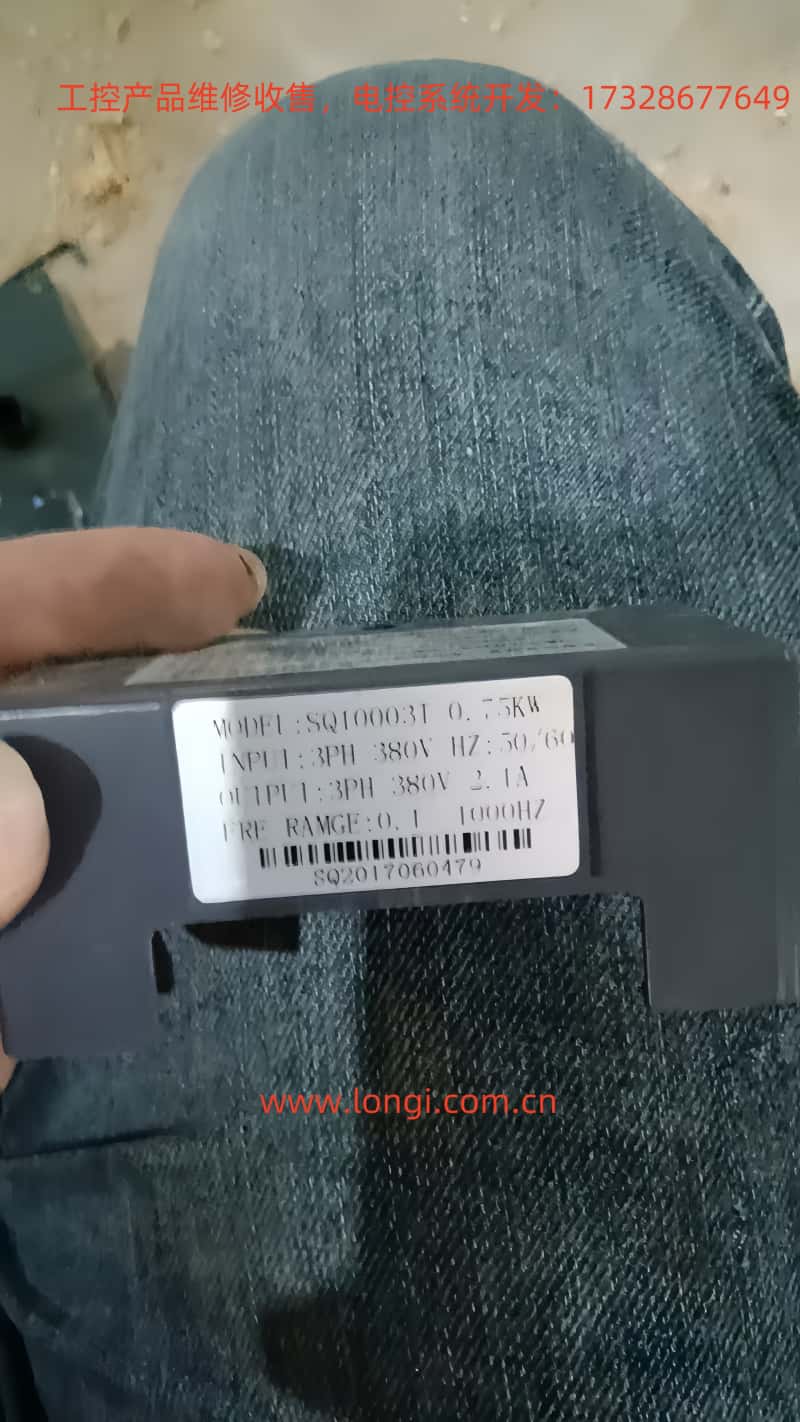

一、操作麵板功能與參數管理

1. 操作麵板功能介紹

• 適用型號：SQ-K01操作麵板（詳見手冊第8、18-23頁）

• 核心功能模塊：

• FWD/REV：正轉/反轉運行狀態。

• H/V/A/r/min：分別對應頻率、電壓、電流、轉速的顯示單位。

• 數碼管：5位LED顯示參數值、故障代碼或運行數據（如輸出頻率50.00Hz）。

• 運行/停止：控製變頻器啟停，長按“停止/複位”鍵可自由停機。

• 功能鍵：切換監控狀態、菜單層級（一級菜單→二級菜單→參數編輯）。

• 保存/確認鍵：保存參數修改並跳轉至下一參數。

• 移位鍵（<<）：切換監控參數或移動數據編輯位。

• 遞增（▲）/遞減（▼）鍵：調整參數值或功能碼編號。

• 按鍵功能：

• 指示燈：

2. 參數初始化

• 步驟（參考手冊第29頁F2.00參數）：

1. 進入一級菜單，選擇-F2-（輔助設置組）。

2. 進入二級菜單，選擇F2.00（參數初始化）。

3. 設置為1恢複出廠設定，或2清除故障記錄。

4. 按“保存”鍵確認，變頻器自動重啟生效。

3. 密碼設置與消除

• 設置密碼（手冊第29頁F2.03）：

1. 進入F2.03（參數權限修改密碼），輸入0-65535的數值。

2. 保存後，修改其他參數需輸入此密碼。

• 消除密碼：將F2.03值重置為0，即可取消密碼保護。

4. 參數訪問限製

• 設置方式：通過F2.01（參數寫入保護）設置權限（手冊第29頁）

• 權限選項：

• 0：允許修改所有參數（運行時部分參數不可改）。

• 1：僅允許修改數字設定頻率（F0.02）。

• 2：禁止改寫所有參數（僅F2.01和F2.03可調）。

二、外部端子控製與電位器調速設置

1. 外部端子正反轉控製

• 接線與參數設置（參考手冊第12-15、46-48頁）：

• 電源輸入：L/N（單相220V）或R/S/T（三相380V）。

• 控製端子：X1-X6為多功能輸入，COM為公共端。

• 示例接線：X1接正轉按鈕，X2接反轉按鈕，均與COM短接生效。

• 接線端子：

• 參數設置：

1. F0.00：設為1（外部端子控製模式）。

2. F4.00-F4.05：定義端子功能（如X1=5“正轉運行”，X2=6“反轉運行”）。

3. F4.06：選擇控製模式（推薦2兩線式控製模式1，FWD/REV獨立控製）。

2. 外部電位器頻率調速

• 接線與參數設置（參考手冊第14-15、36-37、51頁）：

• 模擬輸入：AII（0-10V）接電位器中間引腳，COM接負極，10V端子接電源正極。

• 跳線設置：控製板J1跳線需短接至“V”側（電壓輸入模式）。

• 接線端子：

• 參數設置：

1. F0.01：設為3（外部模擬信號AII給定頻率）。

2. F5.00-F5.03：校準輸入範圍（默認0-10V對應0-100%頻率）。

3. F5.04：調整濾波時間（默認0.2秒，抗幹擾用）。

三、故障代碼解析與處理方法

常見故障代碼及解決方案（手冊第65-66頁）

通用故障排查步驟：

1. 斷電檢查：斷開電源5分鍾後，檢查接線是否鬆動或短路。

2. 複位操作：按“停止/複位”鍵清除故障，重新上電。

3. 參數核對：確認關鍵參數（如F0.03最大頻率、F3組電機參數）與設備匹配。

4. 聯係支持：若故障反複出現，記錄代碼並聯係廠家（電話：17328677949）。

四、結語

SQ1000變頻器通過靈活的參數配置和多樣化的控製方式，可滿足工業場景中的複雜需求。用戶需嚴格遵循手冊中的安全規範（如接地、散熱要求），並定期維護以延長設備壽命。掌握操作麵板功能、外部控製設置及故障處理技巧，可顯著提升設備運行效率與穩定性。建議保存手冊並定期查閱，以確保操作合規性與安全性。
