ABB ACS800變頻器“FAULT INT CONFIG 5410”故障處理指南

1. 引言

ABB ACS800是一款高性能變頻器，廣泛應用於工業領域，如泵、風機、提升機等電機控製係統。其先進的功能，如諧波抑製和靈活的編程能力，使其在苛刻環境中表現出色。然而，複雜的電子設備難免會遇到故障，其中“FAULT INT CONFIG 5410”是一個常見的配置相關故障，表明逆變器模塊數量與係統配置不匹配。

本文將詳細解析該故障的含義、原因、現場處理步驟以及硬件問題的拆卸與維修方法，並提供預防措施以避免故障再次發生。內容基於官方文檔、用戶經驗和專家建議，確保準確性和實用性。

2. 故障代碼解析

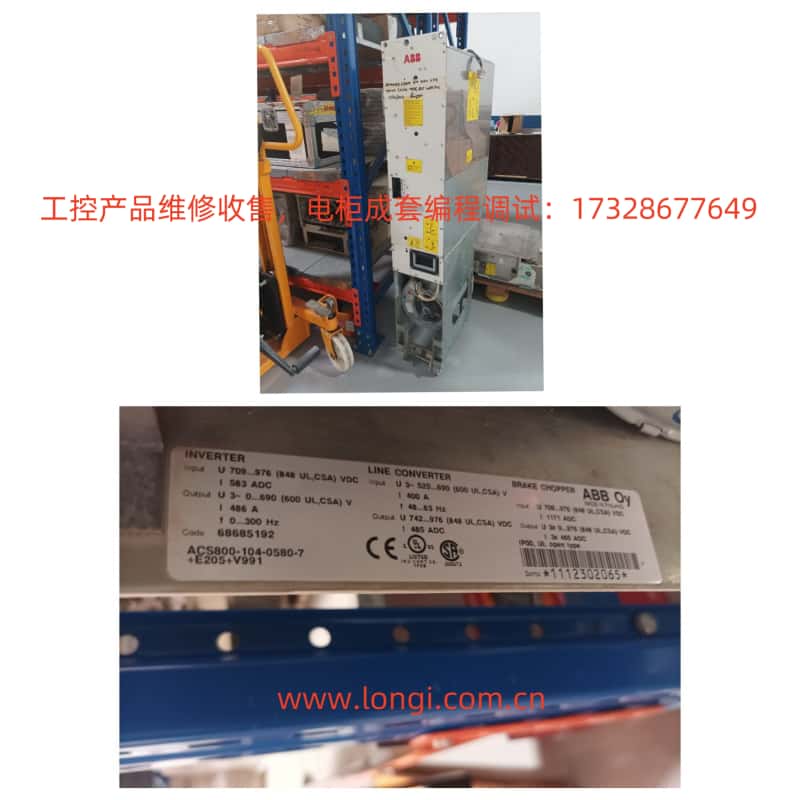

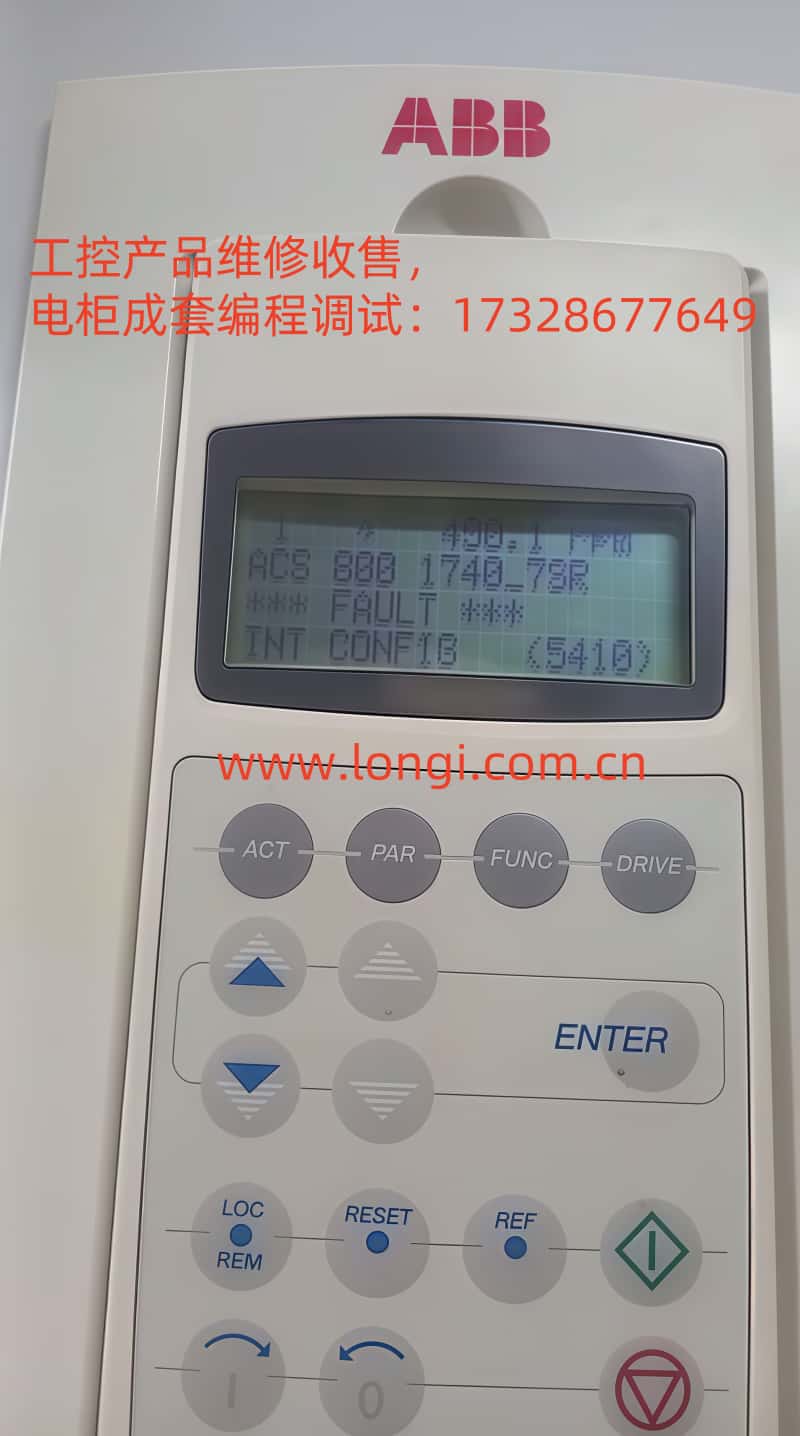

“FAULT INT CONFIG 5410”故障表明ABB ACS800變頻器的逆變器模塊數量與係統初始配置不一致。逆變器模塊是變頻器的核心部件，負責將直流電轉換為適合電機的交流電。如果實際模塊數量與參數設置不匹配，變頻器會觸發此故障以保護係統。

故障原因

根據官方文檔和用戶反饋，以下是可能導致該故障的主要原因：

• 配置不匹配：在添加或移除逆變器模塊後，未更新變頻器的配置參數。

• 光纖連接問題：APBU（有源功率緩衝單元）與逆變器模塊之間的光纖通信出現故障，可能由於連接鬆動、接頭髒汙或光纖損壞。

• 降額運行問題：在降額模式（即部分模塊禁用）下運行時，未正確移除未使用的模塊或未更新配置參數。




3. 現場處理與故障排除

當變頻器顯示“FAULT INT CONFIG 5410”時，應采取係統化的方法進行診斷和解決。以下是詳細的現場處理步驟：

步驟 1：檢查內部故障信息

• 使用變頻器的控製麵板或編程工具（如ABB的Drive Composer或Drive Window）訪問參數 23.34 INT FAULT INFO（某些版本為 04.01 FAULTED INT INFO）。

• 該參數提供詳細的故障信息，有助於確定具體問題，如哪個模塊或連接出現異常。

步驟 2：檢查光纖連接

• 檢查APBU與逆變器模塊之間的光纖連接，確保所有連接牢固且無物理損壞。

• 使用光纖清潔套件清潔接頭，去除可能影響通信的灰塵或汙垢。

• 確保光纖正確插入連接器，避免鬆動。

步驟 3：驗證逆變器模塊配置

• 檢查參數 16.10 INT CONFIG USER（或 95.03 INT CONFIG USER，視版本而定），確認配置的逆變器模塊數量。

• 物理檢查變頻器內的逆變器模塊數量，確保與參數設置一致。

• 如果發現不匹配，更新參數 16.10 INT CONFIG USER 以反映實際模塊數量。

步驟 4：處理降額運行

• 如果變頻器處於降額模式（即部分模塊未使用），確保已從主電路中移除禁用的逆變器模塊。

• 更新參數 16.10 INT CONFIG USER，輸入當前活躍的模塊數量。

步驟 5：重置變頻器

• 完成上述調整後，重置變頻器以清除故障。重置方法包括：

• 斷電重啟：關閉變頻器電源，等待幾分鍾後重新通電。

• 控製麵板重置：通過控製麵板的複位功能清除故障。

• 編程工具重置：使用編程工具發送複位命令。

所需工具與安全注意事項

• 所需工具：

• 萬用表：用於檢查電氣連接。

• 光纖清潔套件：用於清潔光纖接頭。

• 編程工具：如Drive Composer，用於訪問和修改參數。

• 安全注意事項：

• 在進行任何檢查或調整前，確保變頻器完全斷電並隔離電源。

• 佩戴適當的個人防護裝備（PPE），包括絕緣手套和安全眼鏡。

• 嚴格遵循《ABB ACS800硬件手冊》中的安全指南 (ABB Library)。

4. 硬件檢查與維修

如果通過上述步驟仍無法清除故障，則可能存在硬件問題，需要進一步檢查和維修。

識別硬件問題

• 目視檢查：檢查逆變器模塊和光纖連接器是否有物理損壞，如燒毀痕跡、鬆動連接或腐蝕。

• 模塊測試：如果條件允許，單獨測試每個逆變器模塊以確定是否存在故障。這可能需要專業設備或ABB技術支持的協助。

• 光纖測試：使用光纖測試儀檢查光纖是否正常工作，確保通信無障礙。

拆卸與維修

拆卸ABB ACS800變頻器是一項高風險操作，僅應由具備高壓設備處理經驗的合格人員執行。以下為通用拆卸和維修步驟，具體操作需參考《ABB ACS800硬件手冊》。

步驟 1：準備拆卸

• 確保變頻器完全斷電並與電源隔離。

• 佩戴適當的PPE，包括絕緣手套和安全眼鏡。

步驟 2：移除外殼

• 按照硬件手冊的指導，小心移除變頻器的外殼以訪問內部組件。

步驟 3：定位逆變器模塊

• 找到逆變器模塊，通常位於變頻器內的模塊化結構中。

步驟 4：檢查與更換模塊

• 如果懷疑某個模塊故障，可能需要更換。按手冊指導安全移除故障模塊並安裝新模塊。

• 確保更換的模塊與ACS800兼容，並正確配置。

步驟 5：重新組裝與測試

• 更換故障組件後，小心重新組裝變頻器。

• 通電並測試變頻器，確認故障是否已解決。

注意：如果對硬件維修缺乏信心，建議聯係ABB技術支持或認證服務提供商。《ABB ACS800硬件手冊》 (ABB Library) 提供詳細的拆卸和組件更換指導。

5. 預防措施

為防止“FAULT INT CONFIG 5410”故障再次發生，可采取以下預防措施：

• 定期維護：定期檢查光纖連接，確保其清潔且牢固。

• 配置更新：在添加或移除逆變器模塊時，及時更新參數（如 16.10 INT CONFIG USER）。

• 人員培訓：確保操作和維護人員接受過變頻器使用、配置和故障排除的培訓。

• 記錄管理：詳細記錄所有配置和硬件變更，便於快速識別問題。

• 環境控製：保護變頻器免受惡劣環境影響（如灰塵、濕氣），以維護光纖和模塊的完整性。

6. 結論

“FAULT INT CONFIG 5410”是ABB ACS800變頻器中因逆變器模塊數量與配置不匹配引發的故障。通過檢查逆變器狀態、光纖連接並更新配置參數，通常可以解決該問題。如果故障持續存在，可能需要檢查硬件並進行維修，這應由專業人員按照《ABB ACS800硬件手冊》執行。

通過本文提供的故障解析、現場處理步驟和預防措施，用戶能夠有效診斷和解決該故障，確保變頻器的可靠運行。如需進一步幫助，請參考官方文檔或聯係ABB技術支持。

故障代碼參考表
