一、操作麵板功能詳解

1. 操作麵板功能概述

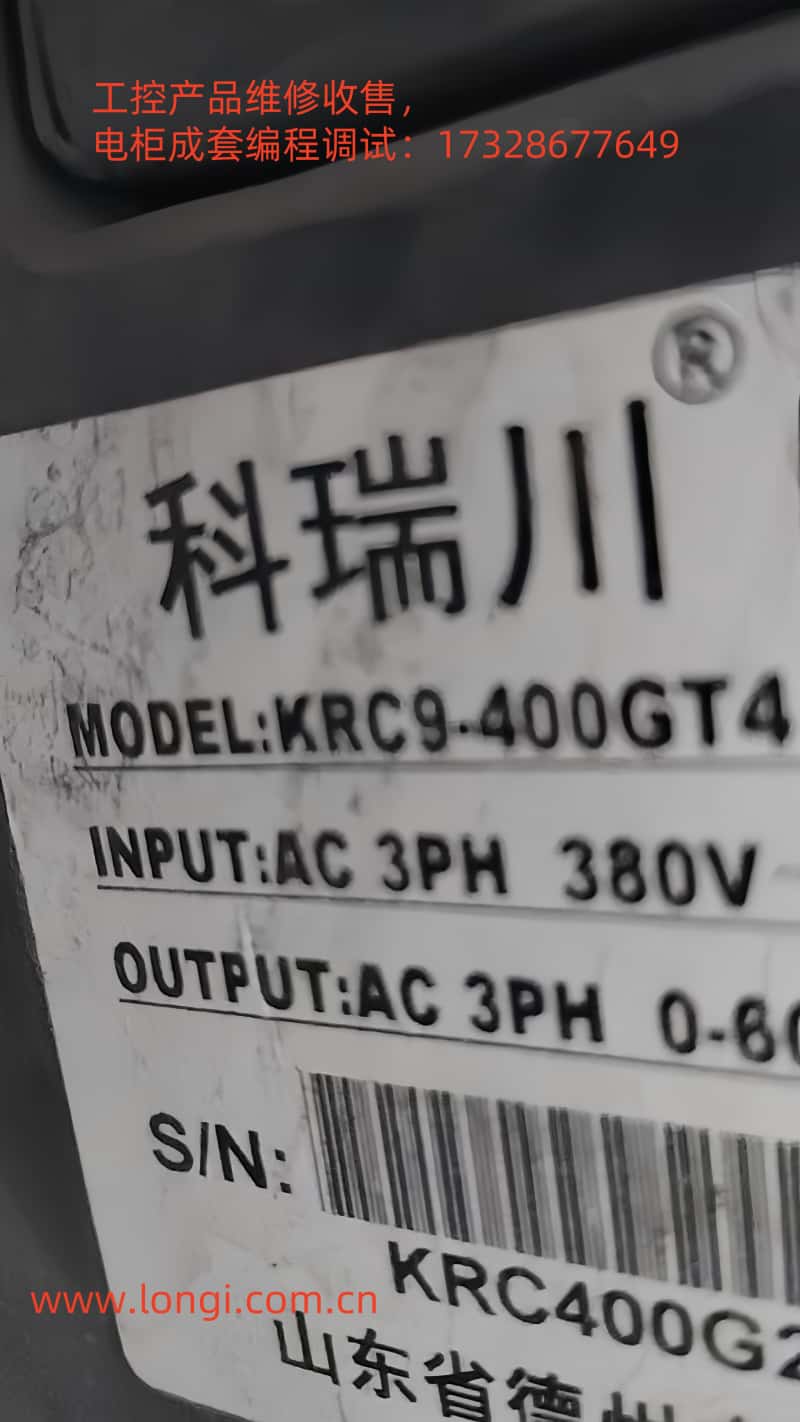

科瑞川變頻器KRC9係列操作麵板集成參數設置、狀態監控、運行控製等功能，核心按鍵功能如下：

• 編程鍵：進入/退出菜單。

• 確認鍵（ENTER）：確認參數或進入下一級菜單。

• 遞增/遞減鍵：調整參數值。

• 移位鍵：切換顯示界麵或參數位。

• 運行/停機/複位鍵：控製啟停或複位。

• 多功能選擇鍵（MP3）：切換功能模式。

2. 密碼管理

• 設置密碼：按MP3鍵選擇密碼設置，輸入後按ENTER確認。

• 消除密碼：輸入正確密碼後按MP3退出設置模式。

3. 參數訪問權限

• 設置限製：進入參數設置界麵，選擇參數並設置權限（如隻讀/隻寫）。

• 取消限製：將權限恢複為默認狀態。

4. 參數出廠值管理

• 恢複出廠設置：設置PP-01為1，參數恢複為出廠值。

• 備份/恢複參數：設置PP-01為4備份參數，設置為501恢複備份。

二、外部控製設置指南

1. 外部端子正反轉控製

• 接線說明：

• 正轉：接DI1端子。

• 反轉：接DI2端子。

• 參數配置：

• P0-02：設為1（端子控製）。

• P4-00：設為1（正轉）。

• P4-01：設為2（反轉）。

2. 外部電位器調速

• 接線說明：電位器輸出接AI1或AI2端子。

• 參數配置：

• P0-03：設為2（AI1設定）或3（AI2設定）。

• P4-13/P4-14：設置電位器輸入範圍及對應頻率。

三、故障代碼與處理方案

1. 常見故障代碼

2. 故障處理流程

1. 確認故障：根據代碼定位原因。

2. 檢查外圍設備：排查電機、線纜、接觸器等。

3. 調整參數：優化過流/過壓抑製等參數。

4. 重啟設備：排除故障後重啟確認運行。

四、總結

科瑞川變頻器KRC9係列憑借高性能與穩定性，廣泛應用於紡織、造紙、機床等工業場景。通過掌握操作麵板功能、參數設置、外部控製及故障處理，用戶可最大化設備效能，提升生產效率。本文旨在為設備使用與維護提供實用參考。
