一、變頻器操作麵板功能介紹及基本設置

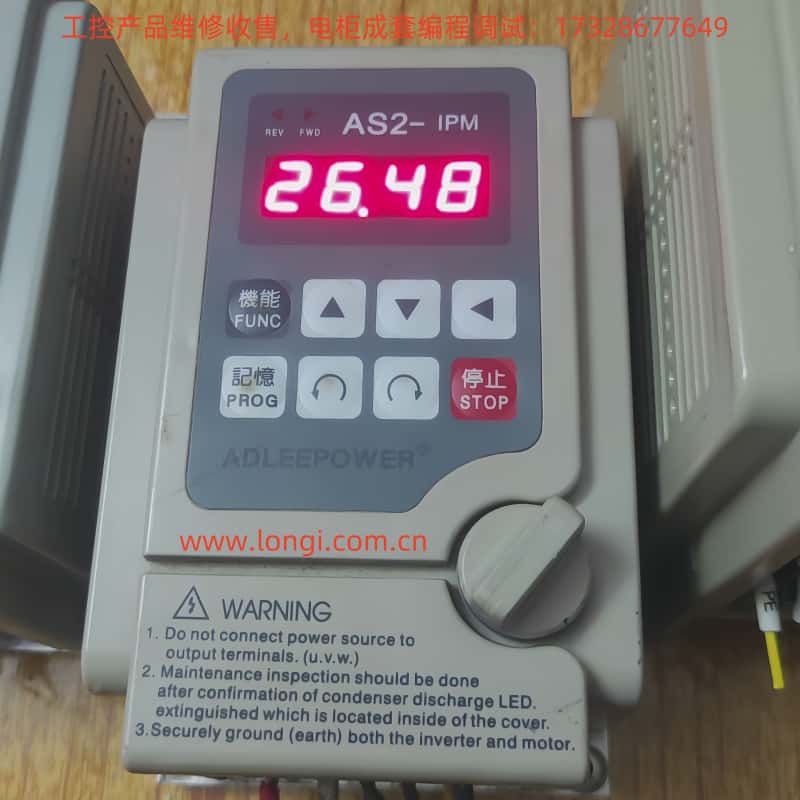

愛得利AS係列變頻器是一款高性能、多功能的變頻器，其操作麵板設計直觀，功能豐富。操作麵板上主要包括以下功能鍵：

• FWD/RUN：正轉運行鍵，按下此鍵可使電機按正方向旋轉。

• REV/RUN：反轉運行鍵，按下此鍵可使電機按反方向旋轉。

• SHIFT：移位鍵，用於在參數設置時切換數字的位置。

• UP/DOWN：上下鍵，用於在參數設置時增加或減少數值。

• PROG：記憶鍵，用於保存當前設置的參數。

• FUNC：功能鍵，用於選擇需要設置的功能。

• STOP：停止鍵，按下此鍵可停止電機運行，並恢複待機狀態。

恢複參數出廠值設置

要恢複變頻器的參數到出廠設置，可按照以下步驟操作：

1. 按下PROG鍵進入參數設置模式。

2. 使用UP/DOWN鍵找到CD52參數（地區版本）。

3. 按下FUNC鍵進入參數修改模式。

4. 使用UP/DOWN鍵將CD52參數設置為USA（美規）或Eur（歐規），然後按下PROG鍵保存。

5. 斷電重啟變頻器，此時變頻器參數將恢複到出廠設置。

設置密碼和消除密碼

AS係列變頻器支持密碼保護功能，以防止未經授權的參數修改。要設置密碼，可按照以下步驟操作：

（注意：具體密碼設置方法可能因型號不同而有所差異，以下僅為一般步驟）

1. 進入參數設置模式。

2. 找到密碼設置相關參數（具體參數號需參考具體型號的用戶手冊）。

3. 使用UP/DOWN鍵設置密碼，然後按下PROG鍵保存。

要消除密碼，隻需將密碼參數設置為默認值或空值即可。

設置參數訪問限製

AS係列變頻器還支持參數訪問限製功能，可以限製用戶對某些參數的訪問和修改權限。要設置參數訪問限製，可按照以下步驟操作：

1. 進入參數設置模式。

2. 找到參數訪問限製相關參數（具體參數號需參考具體型號的用戶手冊）。

3. 使用UP/DOWN鍵設置訪問權限等級，然後按下PROG鍵保存。

二、端子正反轉控製和外部電位器給定頻率調速

端子正反轉控製

AS係列變頻器支持通過外部端子實現電機的正反轉控製。具體接線和參數設置如下：

• 接線：

• 將外部控製信號的正轉端子連接到變頻器的FWD端子。

• 將外部控製信號的反轉端子連接到變頻器的REV端子。

• 確保外部控製信號的公共端連接到變頻器的COM端子。

• 參數設置：

• 進入參數設置模式。

• 找到CD12參數（端子或鍵盤選擇）。

• 將CD12參數設置為1，表示通過端子控製電機的正反轉。

外部電位器給定頻率調速

AS係列變頻器還支持通過外部電位器給定頻率進行調速。具體接線和參數設置如下：

• 接線：

• 將外部電位器的信號輸出端子連接到變頻器的FA1或FA2端子（具體使用哪個端子需根據參數設置確定）。

• 確保外部電位器的公共端連接到變頻器的GND端子。

• 參數設置：

• 進入參數設置模式。

• 找到CD10參數（類比或數位設定）。

• 將CD10參數設置為1，表示通過類比信號（即外部電位器）給定頻率。

• 根據需要設置CD44或CD45參數（多機能類比FA1或FA2設定），選擇FA1或FA2端子作為頻率給定輸入端子。

三、DC BR故障解析及解決方法

DC BR故障含義

當AS係列變頻器顯示“DC BR”故障時，通常表示直流製動故障。直流製動是變頻器在停機時通過向電機注入直流電流來迅速減速或停止電機的一種功能。如果直流製動回路出現問題，就可能導致“DC BR”故障。

故障可能原因

1. 直流製動電阻損壞：直流製動電阻是直流製動回路中的重要元件，如果電阻損壞或老化，就可能導致製動電流異常，從而觸發故障。

2. 製動晶體管故障：製動晶體管負責控製直流製動電流的通斷，如果晶體管損壞或性能下降，也可能導致製動故障。

3. 參數設置不當：如果直流製動的相關參數（如製動時間、製動電流等）設置不當，也可能導致製動效果不佳或觸發故障。

解決方法

1. 檢查直流製動電阻：使用萬用表等工具檢查直流製動電阻的阻值是否正常。如果電阻損壞或老化，需要更換新的電阻。

2. 檢查製動晶體管：使用萬用表等工具檢查製動晶體管的性能是否正常。如果晶體管損壞或性能下降，需要更換新的晶體管。

3. 檢查參數設置：重新檢查直流製動的相關參數設置是否正確。根據電機的實際情況和製動要求調整參數值。

4. 聯係技術支持：如果以上方法都無法解決問題，建議聯係愛得利變頻器的技術支持團隊或專業維修人員進行進一步的檢查和維修。

四、總結

愛得利AS係列變頻器作為一款高性能、多功能的變頻器產品，在工業自動化領域得到了廣泛應用。通過本指南的介紹，用戶可以更好地了解變頻器的操作麵板功能、基本設置方法、端子控製及外部調速功能以及故障解決方法等內容。希望本指南能夠對用戶在使用AS係列變頻器時提供幫助和指導。
