HYPERMIZER-M RT4係列變頻器用戶手冊使用指南

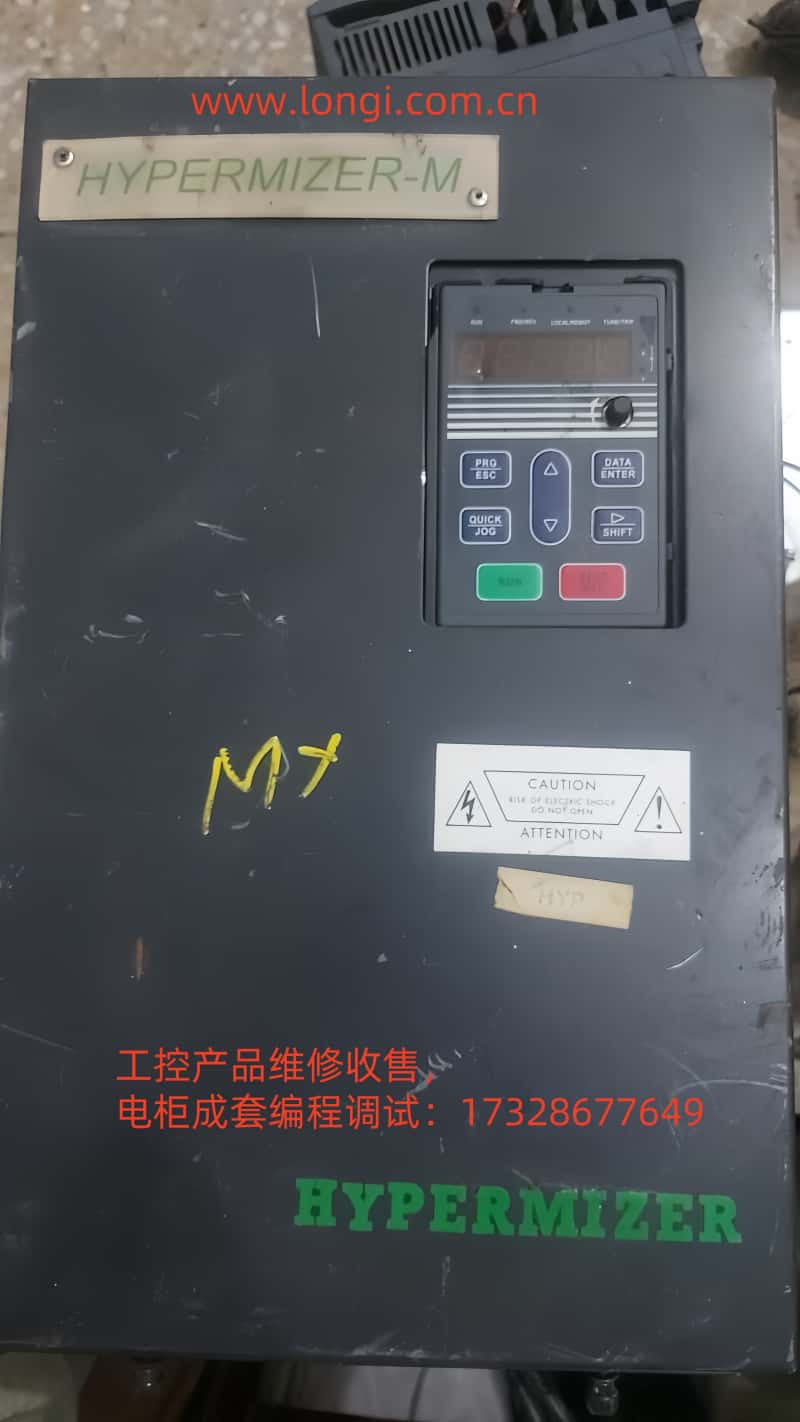

一、操作麵板功能介紹
HYPERMIZER-M RT4係列變頻器的操作麵板功能豐富，涵蓋參數設置、狀態監控及運行控製。以下是操作麵板的主要功能概述：
（一）功能指示燈
RUN：運行狀態指示燈，滅表示停機，亮表示運行。
FWD/REV：正反轉指示燈，滅表示正轉，亮表示反轉。
LOCAL/REMOT：控製模式指示燈，滅表示鍵盤控製，亮表示端子控製，閃爍表示遠程通訊控製。
TUNE/TRIP：過載預報警指示燈，亮表示轉矩控製模式，慢閃表示自學習狀態，快閃表示故障狀態。
（二）單位指示燈
Hz：頻率單位。
A：電流單位。
V：電壓單位。
RPM：轉速單位。
%：百分數。
（三）數碼顯示區
5位LED顯示，可顯示設定頻率、輸出頻率等監視數據及報警代碼。
（四）鍵盤按鍵
PRG/ESC：編程鍵，用於一級菜單進入或退出。
DATA/ENTER：確認鍵，用於逐級進入菜單畫麵及設定參數確認。
△：遞增鍵，用於數據或功能碼的遞增。
▽：遞減鍵，用於數據或功能碼的遞減。
□：移位鍵，在停機或運行顯示界麵下循環選擇顯示參數，修改參數時選擇修改位。
RUN：運行鍵，用於鍵盤操作方式下的運行操作。
STOP/RST：停止/複位鍵，運行狀態時停止運行，故障報警狀態時複位操作。
QUICK/JOG：多功能選擇鍵，根據P7-01進行功能切換選擇。
二、密碼設置與消除
（一）設置密碼
進入功能參數模式，找到PP-00（用戶密碼）。
設置非零值作為用戶密碼。
退出功能參數模式，密碼保護生效。
（二）消除密碼
進入功能參數模式，輸入正確用戶密碼。
找到PP-00（用戶密碼），設置為0。
退出功能參數模式，密碼保護取消。
三、參數訪問限製設置
進入功能參數模式，找到PP-04（功能碼修改屬性）。
設置為0表示可修改，設置為1表示不可修改。
四、恢複參數出廠值設置
進入功能參數模式，找到PP-01（參數初始化）。
設置為01，恢複參數缺省值（不包括電機參數）。
設置為02，清除記錄信息。

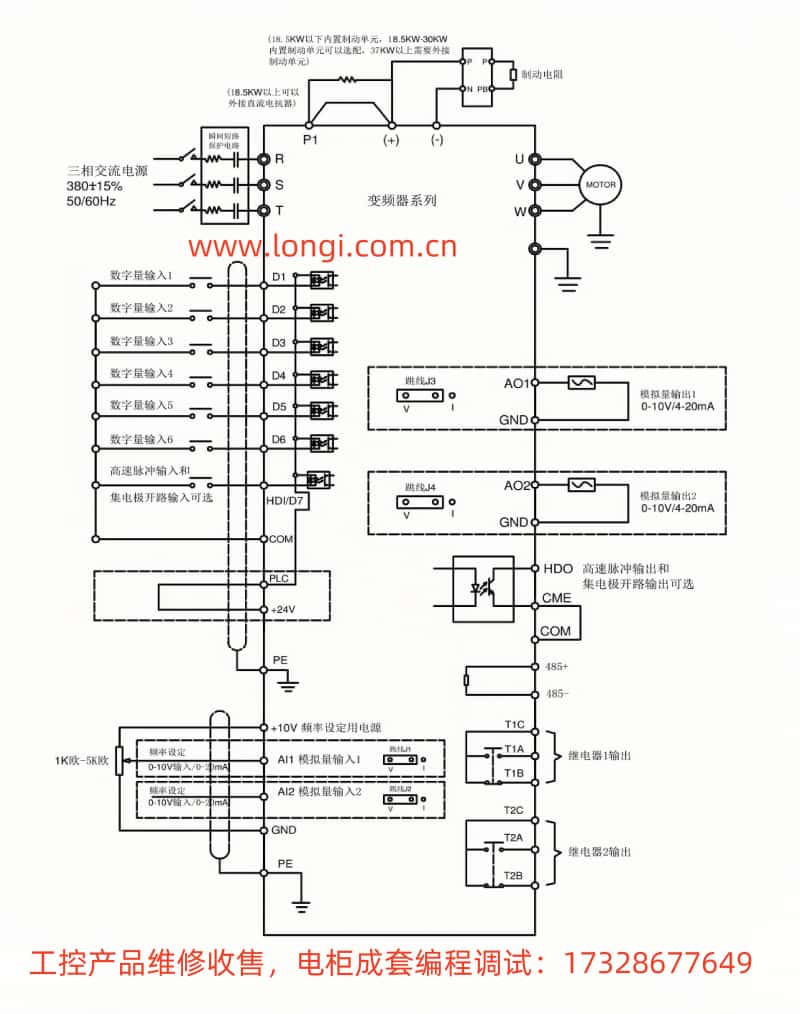

五、端子正反轉控製及外部電位器給定頻率調速
（一）端子正反轉控製
接線端子：FWD（正轉）、REV（反轉）。
參數設置：P4-00（D1端子功能選擇）設置為1（正轉運行）或2（反轉運行）。
（二）外部電位器給定頻率調速
接線端子：AI1（模擬量輸入端子1）。
參數設置：P0-03（主頻率源A選擇）設置為4（麵板電位器設定）。
六、故障代碼及處理方法
（一）故障代碼
01：過流故障。
02：欠壓故障。
03：過壓故障。
04：過熱故障。
05：缺相故障。
06：過載故障。
07：短路故障。
08：通訊故障。
09：編碼器故障。
10：參數讀寫故障。
（二）故障處理方法
過流故障：檢查電機和負載，確保電機不過載。
欠壓故障：檢查輸入電壓，確保電壓在允許範圍內。
過壓故障：檢查輸入電壓，確保電壓不過高。
過熱故障：檢查變頻器散熱，確保散熱風扇正常工作。
缺相故障：檢查輸入電源，確保電源不缺相。
過載故障：檢查電機和負載，確保負載在允許範圍內。
短路故障：檢查電機和負載，確保電路正常。
通訊故障：檢查通訊線路，確保通訊設備正常工作。
編碼器故障：檢查編碼器，確保編碼器信號正常。
參數讀寫故障：檢查參數設置，確保參數在允許範圍內。
七、結論
HYPERMIZER-M RT4係列變頻器用戶手冊為用戶提供了詳盡的操作指南和故障處理方法，有助於用戶正確使用和維護變頻器。通過理解操作麵板功能、設置密碼和參數訪問限製、恢複出廠值設置、實現端子正反轉控製和外部電位器給定頻率調速，以及識別和處理常見故障，用戶可以充分發揮變頻器的功能，提高工作效率和設備使用壽命。
