海邁克伺服HI300係列Er050故障解析與處理

海邁克HI300係列伺服係統是一款在工業自動化領域廣泛應用的高性能伺服驅動器，以其高精度和可靠性著稱。然而，在實際使用中，可能會遇到故障代碼“Er050”的情況。本文將詳細解析“Er050”故障的含義、產生機理，以及現場檢查、處理和具體維修方法，幫助技術人員快速恢複設備運行，並總結預防措施以減少類似故障的發生。

一、Er050故障的含義

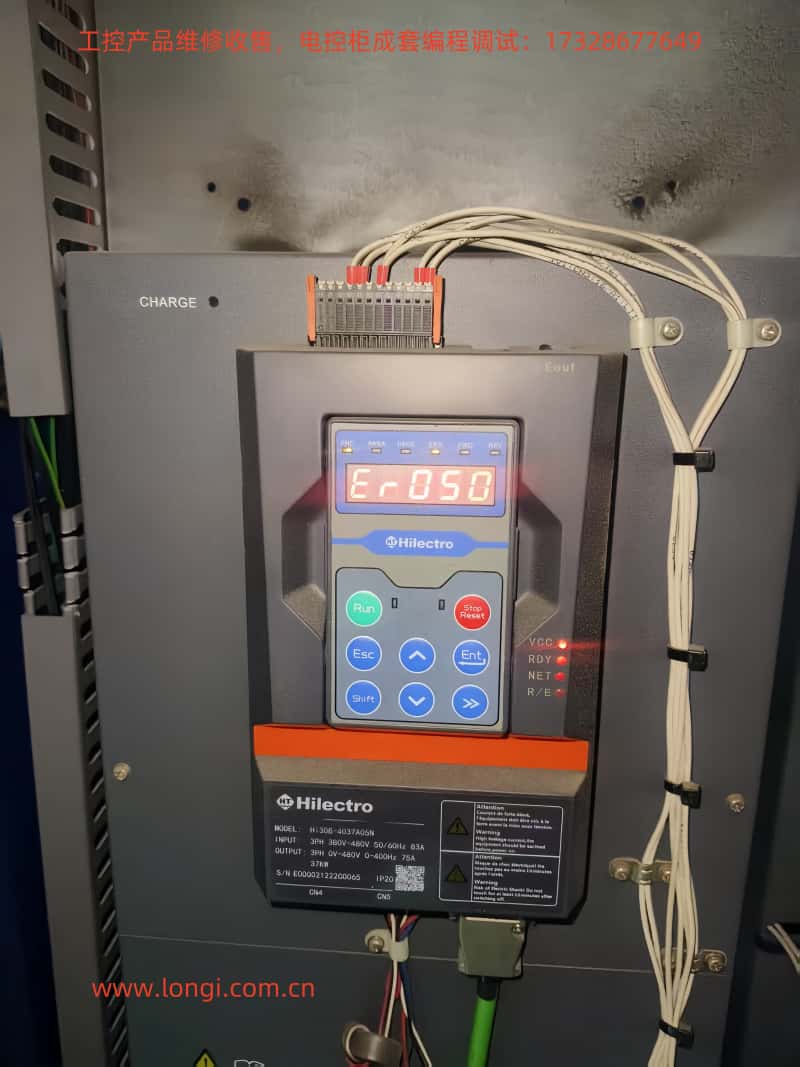

在海邁克HI300係列伺服係統中，“Er050”故障代碼表示軟件過電流（Software Overcurrent）。這是伺服驅動器的軟件監測到電流值超過預設安全閾值時觸發的保護機製。與硬件過電流（如“Er056”）不同，“Er050”主要由軟件算法檢測並報警，通常與控製參數、反饋信號或外部接線問題相關。當此故障發生時，係統會停止運行，並在數字顯示屏上顯示“Er050”，同時伴隨相關指示燈（如“RDY”或“VCC”）亮起，提示操作人員進行處理。

二、Er050故障的產生機理

“Er050”故障的發生並非單一原因導致，而是多種潛在問題的綜合結果。以下是常見的故障機理：

1. 電流環PI參數設置過大
   伺服係統的電流控製依賴比例-積分（PI）控製器，通過參數如比例增益（Kp，通常對應CI.00）和積分增益（Ki，通常對應CI.02）調節。如果這些參數設置過高，控製器對電流變化反應過度，可能導致電流波動超出正常範圍，觸發軟件過電流保護。

2. 電機輸出側短路或接地
   電機內部繞組短路或輸出電纜對地短路會導致電流急劇上升。軟件監測到這一異常後，立即報警以保護驅動器和電機。

3. 編碼器接線問題
   編碼器負責提供電機位置和速度的反饋信號。若編碼器線路鬆動、斷開或短路，伺服係統無法準確獲取反饋數據，導致電流控製失調，最終引發過電流故障。

4. 電機參數設置錯誤
   伺服驅動器需根據電機的電氣參數（如電感Ls）進行精確控製。如果參數配置與實際電機不符，驅動器可能輸出錯誤的電流指令，造成過電流現象。

5. 環境或電源幹擾
   電源電壓波動或環境溫度過高可能影響電流穩定性，尤其在長期運行或惡劣條件下，軟件可能誤判為過電流。

這些機理之間可能相互作用，例如編碼器故障導致電流控製失誤，進而放大PI參數的影響，最終觸發“Er050”。

三、現場檢查與處理方法

當設備顯示“Er050”時，技術人員需遵循係統化的檢查流程，快速定位問題並采取初步處理措施。以下是具體步驟：

1. 檢查電流環參數

• 操作方法：通過伺服驅動器的控製麵板或上位機軟件，進入參數設置界麵，查看電流環參數（如CI.00和CI.02）的數值。

• 判斷標準：若參數值遠高於推薦範圍（參考設備手冊），可能是故障原因。

• 處理措施：逐步減小Kp和Ki值（建議每次調整10%-20%），保存設置後重啟係統，觀察故障是否消除。

2. 檢查電機絕緣與接線

• 操作方法：關閉電源，等待電容放電（約5-10分鍾），使用萬用表或絕緣電阻測試儀測量電機相間和對地絕緣電阻。

• 判斷標準：正常絕緣電阻應大於10MΩ，若低於此值，表明存在短路或接地。

• 處理措施：檢查電機電纜和接線端子，修複或更換損壞部分。

3. 檢查編碼器線路

• 操作方法：檢查編碼器電纜連接是否牢固，屏蔽層是否正確接地。用萬用表測試線路連續性，或用示波器觀察反饋信號波形。

• 判斷標準：信號中斷或波形異常（如噪聲過大）表明編碼器故障。

• 處理措施：緊固鬆動接頭，或更換損壞電纜。

4. 檢查電機參數

• 操作方法：核對驅動器中設置的電機參數（如電感Ls），與電機銘牌或手冊數據對比。

• 判斷標準：參數偏差較大可能是故障原因。

• 處理措施：根據實際電機數據修正參數，保存後測試。

5. 環境與電源檢查

• 操作方法：用電壓表測量輸入電源（380V-480V）穩定性，檢查控製櫃內溫度和通風狀況。

• 判斷標準：電壓波動超標（±10%）或溫度過高（>40°C）可能引發故障。

• 處理措施：安裝穩壓器或改善散熱條件。

四、具體維修建議

根據現場檢查結果，采取以下針對性維修措施：

1. 參數調整
   若PI參數過大，逐步減小CI.00和CI.02的值，每次調整後運行測試，觀察係統響應。避免過度降低導致控製不穩。

2. 接線修複
   對於編碼器或電機接線問題，緊固鬆動接頭或更換破損電纜。確保屏蔽層接地良好，減少電磁幹擾。

3. 部件更換

• 電機故障：若絕緣測試顯示短路或接地，更換電機或修複絕緣層。

• 編碼器損壞：更換同型號編碼器，並重新校準係統。

4. 硬件維修
   若懷疑驅動器內部電流傳感器或功率模塊（如IGBT）故障，需由專業人員拆卸檢查，可能更換損壞部件。

5. 安全操作
   維修前務必斷電並確認電容放電完成，使用絕緣工具和防護裝備。若問題複雜，聯係海邁克技術支持，提供序列號和故障詳情以獲取指導。

五、預防措施與日常維護

為避免“Er050”故障再次發生，建議實施以下預防性措施：

1. 定期檢查
   每季度檢查一次電機、編碼器和電源接線，確保無鬆動或老化。

2. 參數管理
   定期備份參數設置，運行時監控電流波形，確保在正常範圍內。

3. 環境優化
   保持控製櫃清潔幹燥，安裝通風設備或除濕器，防止過熱和濕氣積聚。

4. 人員培訓
   培訓操作人員識別早期異常（如電機異響或發熱），及時報告處理。

六、總結

海邁克HI300係列伺服係統的“Er050”故障，即軟件過電流，是一種常見的保護性報警，通常由電流環參數過大、接線故障或電機參數錯誤引發。通過係統化的現場檢查（如參數核對、絕緣測試和編碼器檢查）和針對性維修（如調整參數、更換部件），技術人員可以有效解決問題。預防性維護和深入理解故障機理是確保設備長期穩定運行的關鍵。希望本文提供的指導能為現場操作提供實用幫助，若需進一步協助，可參考設備手冊或聯係專業技術支持。
