一、產品概述與係統配置

1.1 設備簡介

中興通訊ZXDU68 S601/T601係列組合電源是專為通信網絡設計的智能無人值守電源係統，采用模塊化設計，支持-48V直流輸出，最大配置可安裝12台ZXD2400（V4.0）50A高頻開關整流器，總輸出電流達600A。係統具備完善的監控功能，支持遠程管理，適用於接入網、遠端交換局、移動基站等場景。

主要特點：

• 高效節能：整流器采用有源功率因數校正技術（PFC），輸入功率因數>0.99，效率>90%。

• 智能管理：集中監控單元支持“三遙”（遙測、遙信、遙控）功能，可實時監測電壓、電流、溫度等參數。

• 靈活擴容：支持N+1冗餘備份，整流器支持熱插拔，即插即用。

• 多重保護：配備C級、D級及直流防雷模塊，支持電池分級下電保護。

1.2 型號與配置

• 型號區別：

• ZXDU68 S601：2米高機櫃，下方空間可安裝逆變器或蓄電池。

• ZXDU68 T601：1.6米高機櫃，其他功能與S601一致。

• 標準配置：

• 交流配電：單路100A輸入，2路備用輸出。

• 直流配電：一次下電4路，二次下電2路，2組電池輸入。

• 監控單元：1套，支持RS232/RS485通訊接口。

• 整流器：12台ZXD2400（V4.0）整流器。

二、安全操作規範

2.1 安全警示

• 高壓危險：操作前需斷開電源，禁止帶電操作線纜。

• 防靜電措施：接觸電路板前佩戴防靜電手環並接地。

• 工具要求：使用專用絕緣工具，禁止使用非標工具。

2.2 操作注意事項

1. 安裝環境：設備需置於幹燥、通風環境，溫度範圍-5℃~45℃。

2. 接線規範：

• 交流輸入需符合三相五線製或單相三線製。

• 直流輸出需嚴格區分極性，避免短路。

3. 維護要求：定期檢查防雷器狀態（窗口顏色）、線纜連接緊固度及散熱風道清潔。

三、係統結構與工作原理

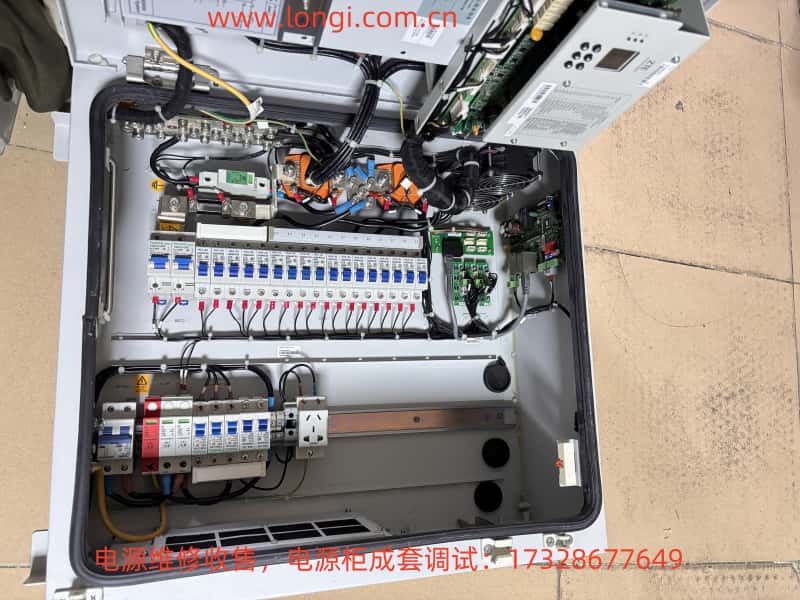

3.1 係統結構

ZXDU68係統由四大核心單元組成：

1. 交流配電單元：

• 功能：市電接入、防雷保護、備用輸出分配。

• 關鍵組件：C級防雷器、D級防雷盒、交流輸入空開。

2. 整流器組：

• 功能：將交流電轉換為-48V直流電，支持熱插拔。

• 指示燈說明：綠色“IN”亮表示輸入正常，綠色“OUT”亮表示輸出正常。

3. 直流配電單元：

• 功能：分配直流電至負載與電池，支持一次/二次下電保護。

• 關鍵組件：負載熔絲、電池熔絲、直流防雷盒。

4. 監控單元：

• 功能：數據采集、參數設置、告警管理。

• 核心單板：PSU（電源管理）、RSB（整流器信號）、SCB（信號轉換）。

3.2 工作原理

• 交流輸入：市電經防雷保護後分配至整流器和備用輸出。

• 整流轉換：整流器將交流電轉換為直流電，並聯輸出至直流配電。

• 電池管理：監控單元根據電池狀態自動切換浮充/均充模式，支持溫度補償。

• 負載保護：當電池電壓低於設定閾值時，係統分級切斷次要負載（一次下電）和全部負載（二次下電）。

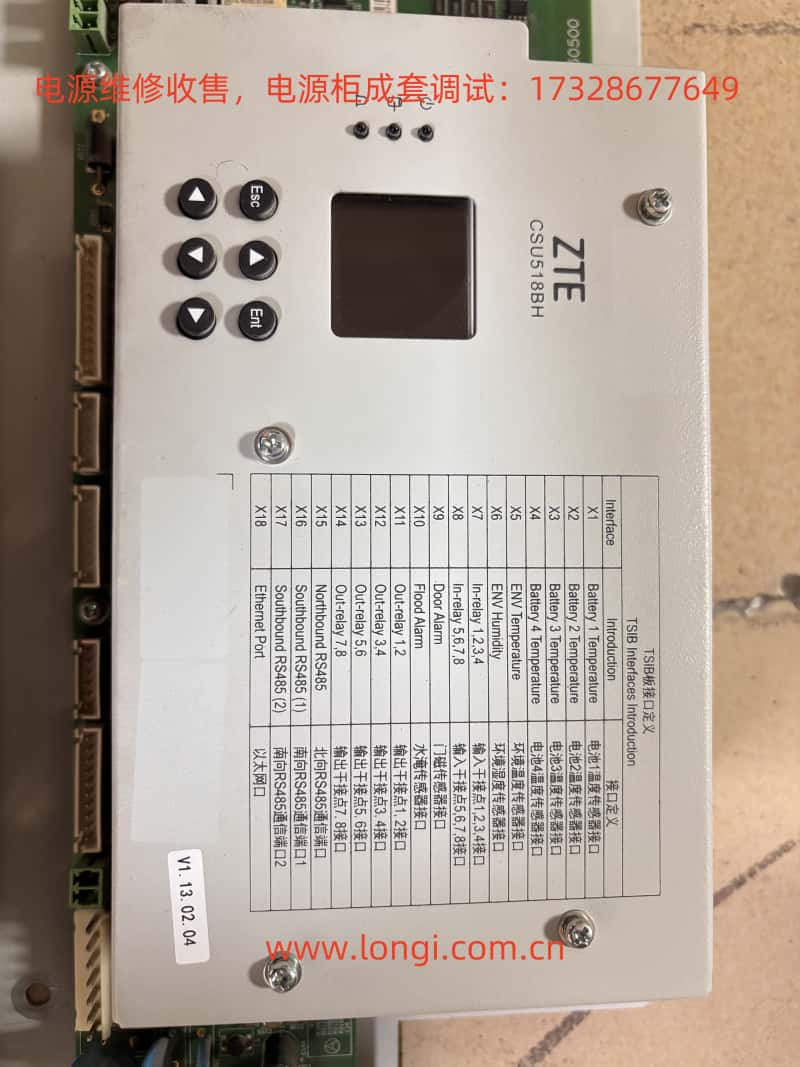

四、監控單元操作指南

4.1 界麵與按鍵功能

• 操作界麵：

• LCD顯示屏：實時顯示電壓、電流、告警信息。

• 按鍵：▲/▼鍵切換菜單，Enter鍵確認，Esc鍵返回。

• 指示燈：

• PWR（電源）、RUN（運行）、ALM（告警）狀態燈。

4.2 主要功能操作

1. 信息查詢：

• 路徑：主菜單→【信息】→查看直流輸出、電池狀態、交流輸入等。

• 支持實時數據、曆史告警記錄、放電記錄查詢。

2. 參數設置：

• 浮充電壓：53.5V（默認），範圍42.0V~58.0V。

• 均充周期：180天（默認），範圍15~365天。

• 路徑：主菜單→【控製】→輸入口令（默認0000）→設置浮充電壓、均充周期等。

• 關鍵參數：

3. 告警處理：

• 實時告警顯示於【告警】菜單，支持聲光提示。

• 曆史告警可通過【記錄】菜單回溯。

五、日常維護與故障處理

5.1 日常維護流程

1. 開機步驟：

• 斷開負載與電池熔絲→合交流輸入空開→啟動整流器→合備用輸出→恢複負載。

2. 關機步驟：

• 斷開負載與電池熔絲→關閉整流器→斷開交流輸入。

5.2 定期檢查項目

• 防雷器：檢查C級防雷器窗口顏色（綠色正常，紅色需更換）。

• 散熱係統：清理風扇和風道積塵，確保散熱效率。

• 線纜連接：檢查輸入/輸出端子是否鬆動，避免接觸不良。

5.3 常見故障處理

六、附錄與技術支持

6.1 技術規格速查

• 輸入電壓：80V~300V AC（相電壓）。

• 輸出電壓：-48V DC（範圍-42V~-58V）。

• 防護等級：IP20，符合YD/T 1058-2000標準。

結語
中興ZXDU68係列組合電源憑借其智能化設計和高可靠性，為通信網絡提供了穩定的電力保障。用戶通過熟練掌握本指南中的操作與維護要點，可最大化設備效能，降低運維風險。建議定期參加中興官方培訓，以獲取更深入的技術支持。
