ABB PSTX係列軟啟動器使用指南
ABB PSTX係列軟啟動器是工業電機控製領域的先進設備，集成了智能化操作和多種控製功能。本文將根據用戶需求，詳細介紹操作麵板（HMI）的功能、參數初始化、參數拷貝、密碼設置與消除、外部端子啟動模式、旁路控製、接線方法、重要參數以及故障代碼的含義與解決方法，幫助用戶全麵掌握PSTX的使用技巧。

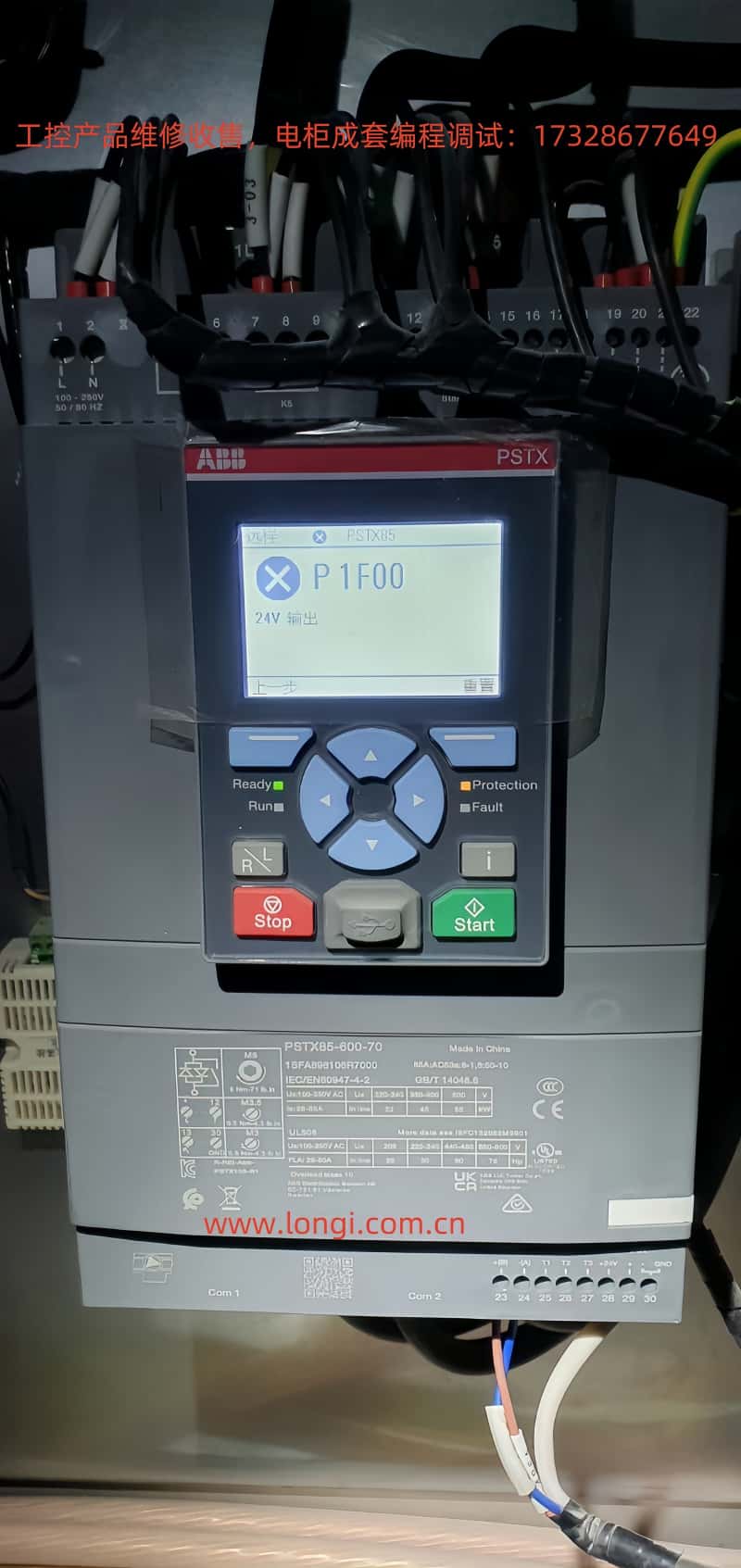

一、操作麵板（HMI）功能詳解
PSTX軟啟動器配備了直觀的人機界麵（HMI），通過顯示屏和按鍵實現設備的狀態監控、參數設置和故障診斷。以下是操作麵板的具體功能：
1. 顯示屏
實時數據顯示：顯示電機運行狀態，包括電流、電壓、功率因數等參數。
故障提示：顯示故障代碼和簡要描述，便於快速診斷。
菜單導航：顯示多級菜單，用戶可瀏覽設置選項。
2. 按鍵功能
導航鍵（上下左右）：用於在菜單中移動光標或調整參數值。
確認鍵（Enter）：確認選擇或保存設置。
返回鍵（Esc）：退出當前菜單或取消操作。
複位鍵（Reset）：清除故障狀態或重啟設備。
啟動/停止鍵（部分型號）**：直接控製電機的啟停（需在本地模式下）。
3. 操作方法
進入主菜單：按下“Menu”鍵（或長按導航鍵，視型號而定）。
導航至所需功能：使用上下鍵選擇“基本設置”、“保護設置”或“診斷信息”等模塊。
修改參數：選中參數後，按“Enter”鍵進入編輯模式，使用導航鍵調整數值，再次按“Enter”保存。
HMI的詳細操作說明見手冊第6章“人機界麵”，建議用戶熟悉按鍵布局以提高操作效率。
二、參數初始化
參數初始化用於將PSTX軟啟動器恢複到出廠默認設置，適用於調試或故障後重置。操作步驟如下：
進入HMI主菜單，選擇“係統設置”（System Settings）。
導航至“恢複出廠設置”（Reset to Factory Defaults）。
按“Enter”鍵確認，屏幕提示“確認重置？”。
再次按“Enter”鍵，設備將重置所有參數並重啟。
注意：初始化會清除所有用戶設置，建議先備份參數（見下文“參數拷貝”）。
三、參數拷貝到另一台設備
PSTX支持將參數從一台軟啟動器複製到另一台設備，便於批量配置。以下是兩種方法：
1. 通過HMI拷貝
備份參數：
進入“係統設置”菜單，選擇“參數備份”（Parameter Backup）。
按“Enter”鍵將當前參數保存至內部存儲器。
恢複參數：
在目標設備上進入“係統設置”菜單，選擇“參數恢複”（Parameter Restore）。
按“Enter”鍵加載備份參數，完成後重啟設備。
2. 通過PSTX Configurator軟件
導出參數：
使用USB或通信接口連接軟啟動器至電腦。
打開PSTX Configurator軟件，讀取設備參數。
選擇“導出”（Export），保存為參數文件（.prm格式）。
導入參數：
連接目標設備，打開軟件。
選擇“導入”（Import），加載參數文件並寫入設備。
四、密碼設置與消除
PSTX提供密碼保護功能，防止未經授權的參數修改。
1. 設置密碼
進入“係統設置”→“用戶權限”（User Access）。
選擇“設置密碼”（Set Password）。
輸入4位數字密碼（如“1234”），按“Enter”確認。
再次輸入相同密碼驗證，保存成功後密碼生效。
2. 消除密碼
進入“用戶權限”菜單，選擇“取消密碼”（Disable Password）。
輸入當前密碼，按“Enter”確認。
密碼清除後，設備恢複無保護狀態。
提示：若忘記密碼，需聯係ABB技術支持，使用管理員權限重置。
五、外部端子啟動模式
PSTX支持通過外部端子控製電機的啟動和停止，適用於PLC或手動開關控製。
1. 接線
啟動端子（Start）：連接至控製端子塊的“Start”引腳（通常標記為“1”）。
停止端子（Stop）：連接至“Stop”引腳（通常標記為“2”）。
公共端（COM）：連接至控製電源的公共端。
2. 配置
進入HMI的“控製設置”（Control Settings）菜單。
將“控製模式”設置為“外部端子”（External Terminal）。
保存設置並退出。
3. 操作
六、旁路控製實現
旁路控製在電機達到全速後，通過旁路接觸器直接連接電源，繞過軟啟動器以降低能耗。
1. 接線
旁路接觸器：連接至軟啟動器的旁路輸出端子（標記為“Bypass”或“BP”）。
主回路：旁路接觸器的主觸點並聯在軟啟動器的輸入（L1, L2, L3）和輸出（T1, T2, T3）之間。
2. 配置
進入HMI的“功能設置”（Function Settings）菜單。
啟用“旁路模式”（Bypass Mode）。
設置“旁路延時”（Bypass Delay），通常為0.5-2秒，確保電機全速運行後再切換。
3. 工作原理

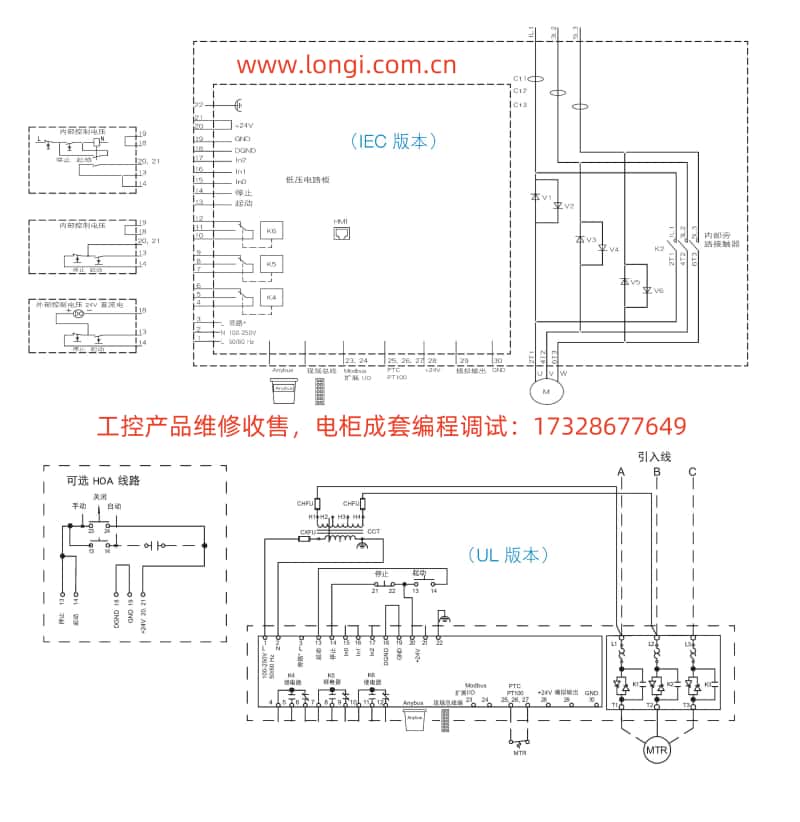

七、接線方法
1. 主回路接線
主回路連接電源和電機，示意圖如下（基於手冊第4章）：
複製代碼電源輸入 軟啟動器 電機L1 ----+------[ L1 T1 ]------+---- M1L2 ----+------[ L2 T2 ]------+---- M2L3 ----+------[ L3 T3 ]------+---- M3| |+--------[ PE ]---------+---- GND
L1, L2, L3：三相電源輸入。
T1, T2, T3：電機輸出。
PE：接地端子。
2. 控製回路接線
控製回路用於信號輸入輸出，示意圖如下：
複製代碼控製電源 軟啟動器控製端子+24V ----+----[ COM ]|----[ Start ]----[ 開關 ]|----[ Stop ]----[ 開關 ]|----[ Fault ]----[ 報警器 ]GND -----+----[ GND ]
真實圖片：手冊第4章提供接線照片，建議參考以確保準確性。
八、重要參數設置
以下是PSTX的關鍵參數及其作用：
| 參數名稱 | 功能 | 推薦值 |
|---|
| 啟動時間 | 控製電機加速時間 | 2-20秒 |
| 電流限製 | 限製啟動電流倍數 | 2-4倍額定電流 |
| 過載保護 | 設置過載閾值 | 1.1-1.5倍額定電流 |
| 停機時間 | 控製減速停止時間 | 5-30秒 |
| 旁路延時 | 全速後切換至旁路的時間 | 0.5-2秒 |
設置方法：進入“基本設置”菜單，逐項調整並保存。
九、故障代碼與解決方法
PSTX通過故障代碼提示問題，以下是常見代碼及其解決方法：
| 故障代碼 | 含義 | 解決方法 |
|---|
| F001 | 電機過載 | 檢查負載是否超限，調整過載保護參數 |
| F002 | 軟啟動器過熱 | 清潔風扇，改善通風條件 |
| F003 | 電源相序錯誤 | 檢查L1, L2, L3接線順序 |
| F004 | 輸出短路 | 檢查電機和線路，排除短路點 |
| F005 | 通信故障 | 檢查通信電纜和設置 |
排除步驟：
記錄故障代碼，查閱手冊第11章。
根據提示檢查接線、負載或散熱。
修複後按“Reset”鍵清除故障。
十、總結
通過本文，用戶可全麵掌握ABB PSTX係列軟啟動器的操作麵板功能、參數管理、控製模式設置、接線方法、關鍵參數配置及故障處理技巧。建議結合手冊（文檔編號：1SFC132081M2001）使用，以確保設備安全高效運行。
