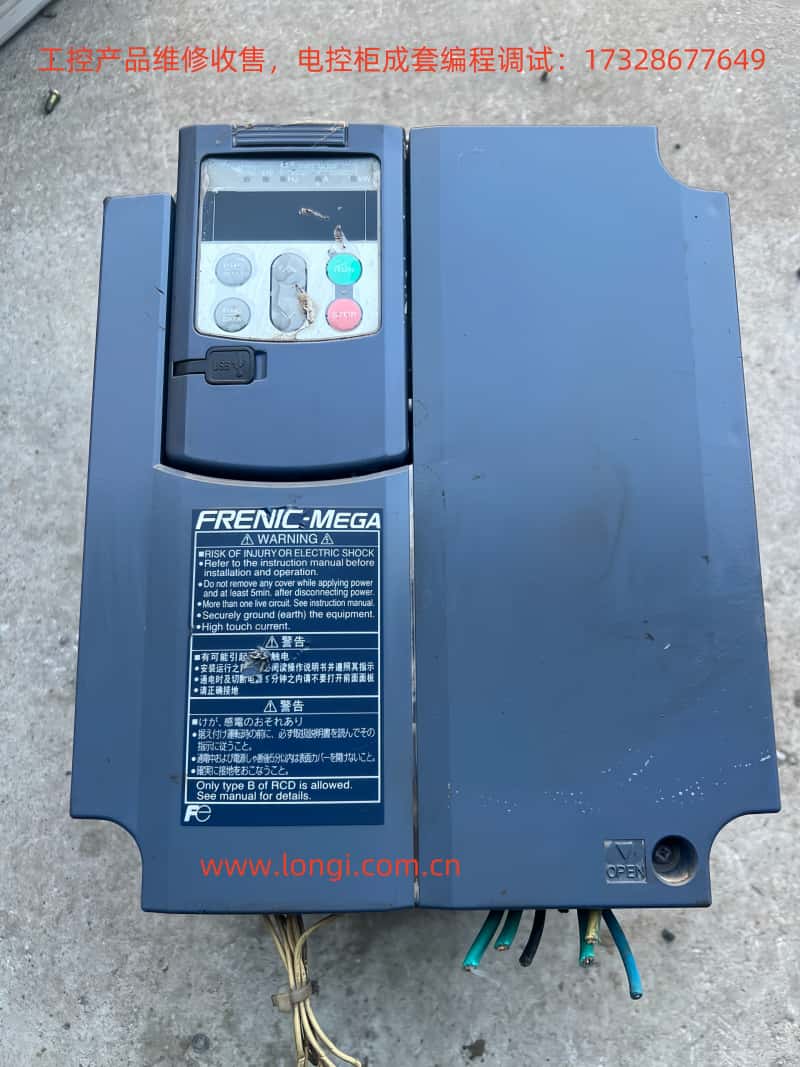

富士變頻器G1S係列橫線故障深度解析與實戰指南

富士變頻器G1S係列作為工業控製領域的關鍵設備，其操作麵板通過不同形態的橫線顯示來指示故障狀態。本文基於豐富的現場案例和技術資料，對橫線故障（包括中橫線"----"和上下橫線）進行全麵解析，並提供可落地的診斷流程與解決方案。

一、故障形態與核心含義

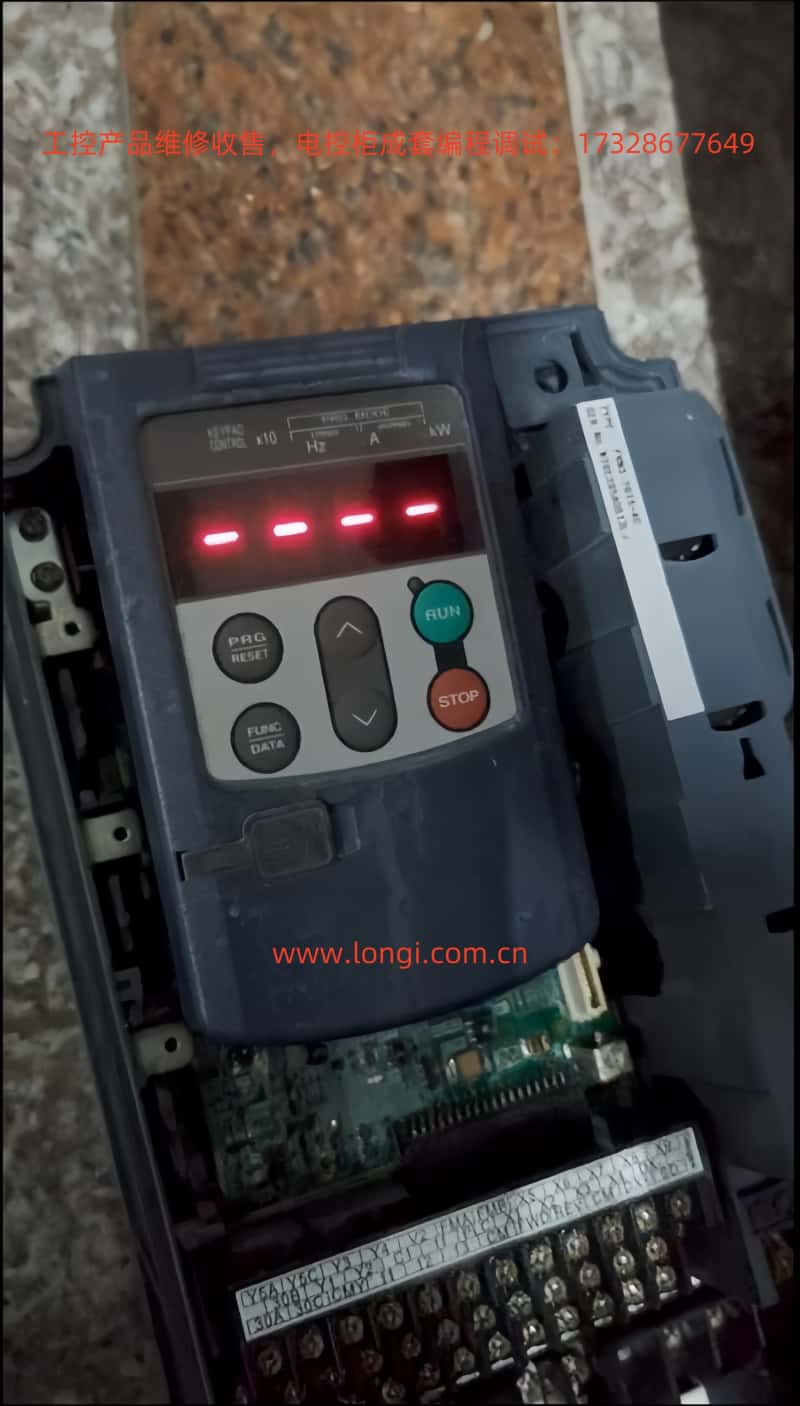

1. 中橫線"----"故障

顯示特征：LED監視器顯示四連橫線
核心含義：

• PID控製衝突：當J01=0（PID未啟用）時，若通過E43強製顯示PID參數，係統將返回無效數據。

• 通信鏈路異常：操作麵板與變頻器本體連接不良，如延長電纜屏蔽層破損或排線氧化。

2. 下橫線"_ _ _ _"故障

顯示特征：指令觸發後電機停轉，麵板顯示下劃線
核心含義：

• 直流母線電壓不足：實測電壓低於DC400V（400V機型），常見於輸入電源規格不符或線路壓降過大。

• 主電源缺失：控製電源雖通，但主電源斷路器未合閘。

• 電源配置衝突：H72=1時檢測到主電源異常，如直流供電誤接交流輸入端。

二、診斷流程標準化

第一步：快速狀態確認

1. 電源檢查：

• 主電源：測量L1-L2-L3間電壓，確認符合變頻器規格（如400V±10%）。

• 控製電源：檢查24V輔助電源穩定性，避免風扇短路引發OC3報警。

2. 麵板操作驗證：

• 執行複位操作（長按RST鍵），觀察故障是否可清除。

• 通過參數查看模式（如d001-d005）讀取通信錯誤計數器。

第二步：分層故障定位

第三步：深度硬件檢測

• 主電路檢查：

• 斷開主電源，測量整流橋、IGBT模塊阻值，排查短路故障。

• 檢查製動電阻連接狀態，避免OU1/OU2過電壓報警。

• 控製板檢測：

• 使用示波器監測主板PWM輸出波形，確認驅動信號完整性。

• 對疑似故障板卡執行“熱替換”測試，定位具體損壞元件。

三、典型故障實戰案例

案例1：塑料擠出機下橫線故障

故障現象：啟動指令後電機無響應，麵板顯示下橫線
診斷過程：

1. 測量主電源電壓380V（標準400V），確認壓降超標。

2. 檢查直流母線電壓360V（標準≥400V），定位電壓不足。

3. 發現變壓器分接頭設置錯誤，導致輸入電壓偏低。
   解決措施：

• 調整變壓器分接頭至400V輸出檔位。

• 加裝APFC裝置提升電源質量。

案例2：數控機床中橫線故障

故障現象：修改參數後顯示"----"
診斷過程：

1. 發現E43被誤設為PID反饋值，而J01=0。

2. 檢查麵板延長電纜，發現屏蔽層在電纜橋架處磨損。
   解決措施：

• 將E43改為頻率顯示模式。

• 更換屏蔽電纜，優化布線路徑。

四、預防性維護策略

1. 周期性檢查計劃：

• 每日：目視檢查麵板顯示狀態，記錄運行環境溫濕度。

• 每月：測量主電源電壓、直流母線電壓，校準PID控製參數。

• 每季度：執行主電源斷電重啟測試，檢查接觸器吸合狀態。

2. 備件管理優化：

• 建立關鍵備件（如IGBT模塊、直流電容）的壽命模型。

• 與供應商簽訂緊急供貨協議，確保48小時響應。

3. 技術升級路徑：

• 定期升級固件版本，利用新算法優化故障檢測機製。

• 對老舊設備（＞5年）考慮整體升級至G1S-P係列。

五、技術發展趨勢展望

隨著工業物聯網技術的發展，富士變頻器G1S係列已支持遠程監控與預測性維護功能。通過集成邊緣計算節點，可實現：

1. 實時故障特征提取：利用AI算法分析波形數據，提前識別潛在故障。

2. 雲端專家診斷：將故障數據上傳至雲平台，由專家係統提供解決方案。

3. 數字孿生應用：構建設備虛擬模型，實現故障場景的仿真與預案演練。

結語

富士變頻器G1S係列的橫線故障處理，需要工程師具備紮實的電力電子知識和係統化的診斷思維。通過本文提供的標準化流程與實戰案例，用戶可快速定位80%以上的常見故障。對於複雜問題，建議結合官方技術文檔和專用診斷工具進行深入分析。持續的技術培訓與知識更新，是提升故障處理效率的關鍵。
