一、前言
在現代工業自動化領域，人機界麵（Human Machine Interface，簡稱 HMI）對提高生產效率和確保生產安全具有至關重要的作用。日本品牌 Pro-face 作為 HMI 領域的知名廠商，其 SP 係列觸摸屏采用了模塊化設計，用戶既可以根據項目需求靈活選配不同尺寸的顯示屏，又能搭配相應性能的“主機模塊”完成多種複雜控製任務。正因如此，Pro-face SP 係列在機械製造、電子裝配、製藥和食品加工等行業中都被廣泛應用。
然而，許多使用者在拆裝或維護 Pro-face SP 係列觸摸屏時，往往會遇到一些困惑：背麵那個類似“電源盒”或“處理單元”的模塊究竟起到什麽作用？如果拆掉這個模塊，是不是隻要給顯示屏供電就能繼續使用？帶著這些疑問，本文將對 Pro-face SP-5B10（PFXSP5B10）主機模塊的功能和作用進行深入剖析，並闡述在拆除該模塊之後，觸摸屏是否還能正常工作的原因與結論。
二、Pro-face SP-5B10 模塊功能概述
1. 模塊定位：HMI 的核心處理單元

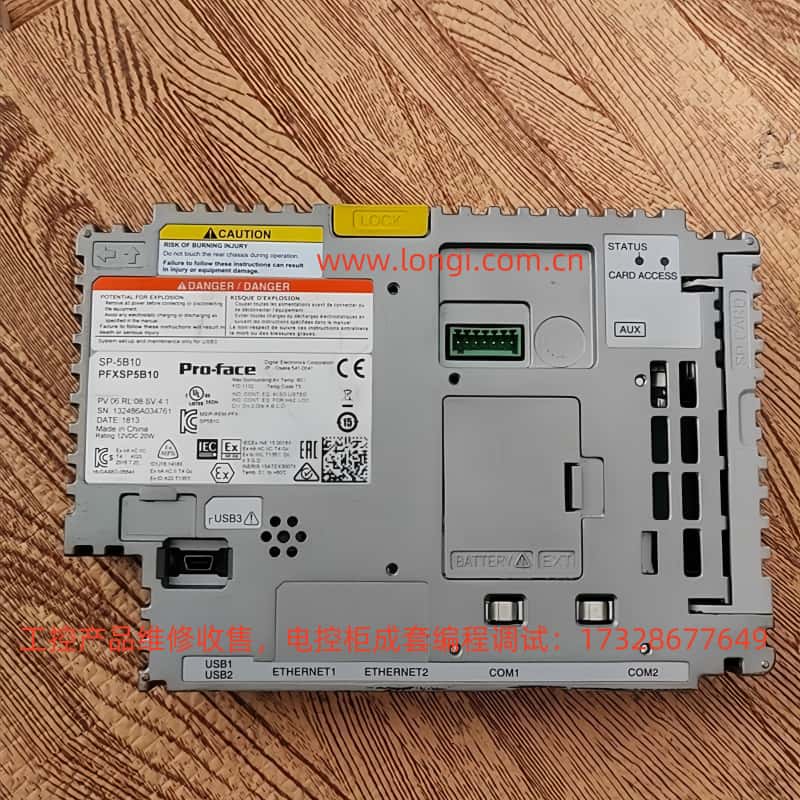

Pro-face SP-5B10 主機模塊（也常稱作“增強型主機模塊”或“Power Box”）是 SP5000 係列觸摸屏係統的“大腦”，其中內置了處理器、存儲器以及各種工業通訊接口。相比傳統的單一式 HMI 設備，Pro-face 在 SP 係列中引入了模塊化理念：將顯示部分和主機處理部分分開設計，分別稱為顯示模塊（Display Module）與主機模塊（Box Module）。SP-5B10 作為主機模塊，負責控製邏輯的執行、項目文件的存儲、設備之間的數據通訊以及係統總體運行的管理。
2. 運行業務邏輯與顯示畫麵的“大腦”
在實際應用中，HMI 通常需要運行針對生產線、設備或過程的定製化應用程序，例如顯示工藝流程、監控實時數據、發送或接收控製指令等。這些組態畫麵和邏輯程序都是通過軟件（如 GP-Pro EX）開發後下載到主機模塊中。SP-5B10 模塊提供了足夠的運算能力和內存來執行這些畫麵邏輯、數據采集以及報警管理等多項任務，並通過內部總線把生成的畫麵數據傳遞給顯示模塊進行顯示。可以說，沒有主機模塊的運算與控製，“智能”就無從談起，HMI 隻能淪為一塊空白的顯示屏幕。
3. 儲存數據與係統的軟件載體
SP-5B10 主機模塊中集成了存儲功能，包括可插拔的 SD 卡插槽、內部閃存及備用電池等。具體來說：
係統存儲：用於保存觸摸屏係統固件、操作係統以及基礎驅動程序，支撐觸摸屏最基本的啟動和運行。
項目數據存儲：將用戶在 GP-Pro EX 等軟件中開發的畫麵工程文件、報警信息、配方數據等下載並保存在主機模塊。這樣做的好處是，如果需要更換顯示模塊，隻需插拔主機模塊或交換存儲卡即可快速恢複整個應用，大大提升了維護效率。
報警及曆史記錄：許多工業現場對報警數據和操作日誌的記錄要求很高，例如可以追溯到幾周甚至幾個月前的曆史信息，SP-5B10 內部的閃存或配套存儲卡便能滿足此需求。
4. 多種工業通訊接口的中心樞紐
在工業現場，HMI 通常需要與PLC（可編程邏輯控製器）、變頻器、傳感器乃至上位管理係統進行數據交互，因此接口與協議的多樣性至關重要。SP-5B10 通常配有：
以太網接口：通常至少 1~2 個 RJ-45 接口，支持 10/100/1000 Mbps 以太網，便於連接 PLC、SCADA 或 MES 係統。
串行接口（COM 口）：RS-232C、RS-422/485 等標準通訊方式，一些舊式 PLC 或儀表仍廣泛使用串行接口。
USB 主機/設備口：可連接 U 盤、掃描槍等 USB 外設，也能與 PC 進行直接數據交互或程序下載。
擴展總線：在某些主機模塊上，可插入更多功能卡（如現場總線擴展、現場 IO 口），適應多種自動化場景。
可以看到，SP-5B10 所擁有的這些硬件資源，可以讓它承擔現場數據采集、設備控製、網絡通信等多重角色。所有外部信號和數據幾乎都要經由主機模塊處理，再通過內部接口傳遞到顯示模塊，從而達到“現場—HMI—網絡”的無縫連接。
三、SP-5B10 與顯示模塊的配合方式
1. 物理連接：背麵的插接式對接
在 Pro-face SP5000 係列中，主機模塊與顯示模塊通過專用的插接口物理連接。主機模塊固定在顯示模塊背麵，通常采用卡扣或滑軌式插入的方式讓兩者緊密貼合，接口之間完成數據與電源信號的對接。
這種模塊化設計方便用戶更換或升級。假如你想在不改變主機模塊的情況下換一塊更大尺寸的顯示屏，隻需把原顯示屏卸下，再把同係列更大尺寸的新屏背後插上原來的 SP-5B10 即可繼續使用原有的項目工程。反之，如果需要更高性能的主機處理能力，也可以在不動顯示屏的情況下，單獨換裝更高級的主機模塊。
2. 邏輯配合：分工明確、協同工作
SP-5B10 負責核心運算、通訊和數據存儲，顯示模塊則負責人機界麵的前端展示及觸摸功能采集。兩者在邏輯上緊密耦合：
畫麵數據傳遞：SP-5B10 將運行畫麵邏輯並把要顯示的內容發送給顯示模塊，顯示模塊隻負責“顯示”與“觸控感應”。
觸摸操作反饋：操作人員在屏幕上觸摸按鍵或拖拽對象時，顯示模塊檢測到該動作並將信號反饋給主機模塊，主機模塊對此做出響應或執行相應的控製指令。
係統健康管理：若主機模塊檢測到溫度過高或內部故障，也會向顯示模塊發出警報信號或關閉背光等安全措施，確保係統運行安全。
四、若拆除 SP-5B10 會發生什麽？
很多人都好奇，如果把這個主機模塊卸掉，前方的顯示屏是否還能繼續工作。答案是：不行。原因在於，SP-5B10 並不僅僅是一個“可有可無”的附件，而是整個 HMI 係統的“大腦”和“心髒”。一旦拆除了主機模塊，顯示屏將因缺失處理器、存儲器及通訊接口而變得無功能可言，具體表現在：
無法顯示任何畫麵
顯示模塊缺乏 SP-5B10 提供的畫麵數據，僅有可能保持背光供電，但不會有任何圖形或文本顯示。HMI 的顯示內容都由主機模塊計算生成，拆除後自然沒有任何輸出信號傳到屏幕。
觸摸操作失效
因為沒有主機模塊對觸摸坐標進行讀取與處理，任何觸摸操作都無法被識別。傳統上，觸摸屏的坐標信號必須傳遞給上層的軟件或操作係統來進一步判斷做何響應，而這部分邏輯都在 SP-5B10 中實現。
失去數據采集與通訊功能
主機模塊上集成了串口、以太網和 USB 等接口，一旦拆掉模塊，這些接口也隨之消失，觸摸屏將無法與 PLC、傳感器或上位機通訊。對現場而言，這意味著控製和監控功能被徹底癱瘓。
係統與項目數據丟失
SP-5B10 擁有 SD 卡或內部閃存來存儲畫麵工程、配方、報警曆史等數據，一旦它被移除，相當於帶走了所有與係統運行相關的文件資料。顯示模塊本身通常不具備存儲這些數據的能力，也無法獨立載入原有的應用程序。
因此，拆除 SP-5B10 後，Pro-face 觸摸屏將喪失任何可視化或交互能力，也就無所謂“正常顯示”可言。隻有將主機模塊重新安裝並與顯示模塊對接，才能讓觸摸屏恢複原本的運行狀態。
五、總結與建議
綜上所述，Pro-face SP-5B10 主機模塊是 SP 係列觸摸屏不可或缺的核心部件。它不僅承擔著畫麵顯示與觸摸操作的邏輯處理職責，同時還為係統提供存儲空間、通訊接口以及擴展功能。對於那些希望利用 Pro-face HMI 完成現場設備監控、數據采集和可視化任務的工程師或維護人員而言，必須確保主機模塊與顯示模塊正確連接並保持良好工作狀態。
如果想要進行正常的顯示與操作，就不能單純依靠顯示屏本身的硬件。如果在設備維護過程中需要拆除主機模塊，務必在斷電狀態下進行操作，並做好存儲卡和主機模塊的防護，避免靜電或物理損壞。同時要記得，若拆掉 SP-5B10 模塊，觸摸屏就失去核心處理能力而無法使用；隻有在安裝好兼容的主機模塊後，再重新通電並加載對應項目工程，觸摸屏才可以恢複正常功能。
**簡而言之，SP-5B10 模塊就像智能手機裏的處理器和存儲係統——沒有它，屏幕再好也隻是一塊無生命的“玻璃”。**把它拆除後必然導致觸摸屏無法顯示原有界麵、無法接受觸摸指令和進行數據通訊。因此，為了保證 Pro-face HMI 的持續穩定運行，必須讓 SP-5B10 與顯示模塊始終保持緊密結合，充分發揮其高速處理與多接口通訊的優勢，才能在工業現場更好地進行設備監控和過程管理。
