引言

羅克韋爾（Allen-Bradley）PowerFlex 400係列變頻器是一款功能強大的工業控製設備，專為風機、水泵等應用設計，具有操作靈活、配置簡單和可靠性高的特點。本文將圍繞PowerFlex 400係列變頻器的操作手冊，詳細介紹其操作麵板功能、外部端子控製方法以及故障代碼的處理方案，幫助用戶全麵掌握設備的使用與維護技能。

一、操作麵板功能介紹

PowerFlex 400係列變頻器配備了人性化的操作麵板（Human Interface Module, HIM），通過按鍵和顯示屏實現參數配置、狀態監控和故障診斷。以下詳細介紹其主要功能及操作步驟。

1. 麵板布局與按鍵功能

操作麵板是用戶與變頻器交互的核心部件，其布局包括：

• 液晶顯示屏：顯示運行頻率、參數編號、故障代碼等信息。

• 方向鍵（上下左右）：用於菜單導航和參數值調整。

• Enter鍵：確認選擇或保存設置。

• Esc鍵：返回上一級菜單或取消操作。

• Start/Stop鍵：在手動模式下啟動或停止變頻器（需通過參數啟用）。

通過熟悉這些按鍵，用戶可以輕鬆瀏覽菜單並完成配置。

2. 拷貝參數到另一台變頻器

PowerFlex 400支持參數拷貝功能，便於在多台設備間快速複製設置。具體步驟如下：

• 步驟1：在源變頻器的HIM麵板上，進入“Parameter”菜單。

• 步驟2：選擇“Copy to HIM”選項，將參數保存至麵板內存。

• 步驟3：將HIM麵板從源變頻器拔下，插入目標變頻器。

• 步驟4：在目標變頻器上進入“Parameter”菜單，選擇“Copy from HIM”。

• 步驟5：確認後，參數將加載到目標變頻器。

• 注意事項：兩台變頻器的型號和固件版本需一致，否則可能出現兼容性問題。

3. 初始化參數設置

若需將變頻器恢複至出廠設置，可按以下步驟操作：

• 步驟1：進入“Parameter”菜單，找到參數P041（Reset to Defaults）。

• 步驟2：將P041設為“1”（Reset），按Enter鍵確認。

• 步驟3：等待變頻器完成重置，顯示屏將提示操作成功。

• 注意事項：初始化會清除所有用戶設置，建議先備份參數。

4. 設置密碼和參數訪問限製

為保護參數不被隨意修改，PowerFlex 400提供密碼功能：

• 步驟1：進入“Parameter”菜單，找到參數P042（Password）。

• 步驟2：輸入一個四位數的密碼（如“1234”），按Enter保存。

• 步驟3：設置參數P043（Password Enable）為“1”，啟用密碼保護。

• 步驟4：在參數P044（Access Level）中選擇訪問級別：

• “0”：Basic（基本訪問，僅限常用參數）。

• “1”：Advanced（高級訪問，包含所有參數）。

• 注意事項：若忘記密碼，需聯係技術支持或使用專用工具解鎖。

二、外部端子控製與調速

PowerFlex 400支持通過外部端子實現正反轉控製和頻率調節，適用於需要手動開關或電位器控製的場景。以下是具體接線和參數配置方法。

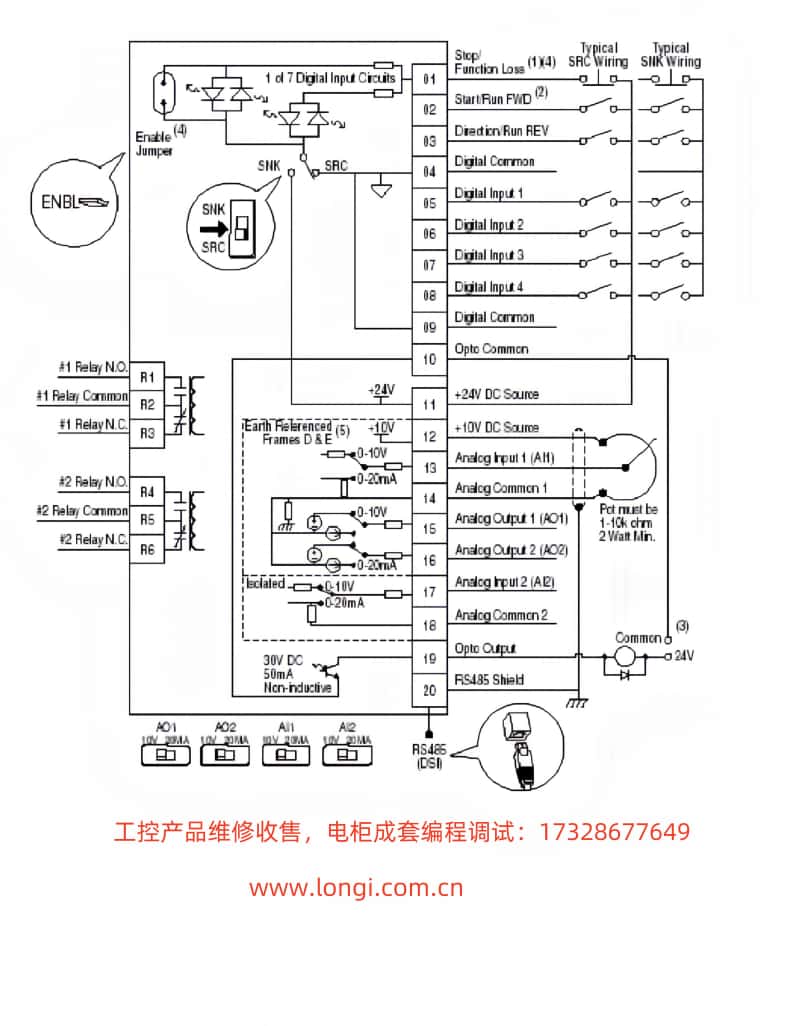

1. 外部端子正反轉控製

通過外部開關控製變頻器的啟動、停止和方向，需要以下接線和設置：

• 接線說明：

• 端子11（Digital In 1）：連接啟動/停止開關的一端。

• 端子12（Digital In 2）：連接方向選擇開關（正轉/反轉）。

• 端子01（Common）：公共端，連接開關的另一端。

• 參數設置：

• P036（Start Source）：設為“2”（2-Wire Control），啟用兩線控製模式。

• P037（Stop Mode）：設為“1”（Ramp），確保平滑停止。

• A051（Digital In1 Sel）：設為“4”（Run），定義端子11為運行控製。

• A052（Digital In2 Sel）：設為“6”（Direction），定義端子12為方向控製。

• 操作驗證：閉合端子11啟動變頻器，切換端子12控製正反轉。

2. 外部電位器給定頻率調速

通過外部電位器調節運行頻率，接線和參數配置如下：

• 接線說明：

• 端子15（Analog In 1+）：連接電位器中間抽頭（信號輸出）。

• 端子16（Analog In 1-）：連接電位器低電位端。

• 端子17（Analog In Common）：連接電位器高電位端（通常為10V電源）。

• 參數設置：

• P038（Speed Reference）：設為“2”（Analog In 1），選擇模擬輸入1作為頻率給定。

• A065（Analog In 1 Hi）：設為最大頻率（如60 Hz），對應電位器最大值。

• A066（Analog In 1 Lo）：設為最小頻率（如0 Hz），對應電位器最小值。

• 操作驗證：旋轉電位器，觀察頻率從最小值平滑變化到最大值。

通過上述配置，用戶可實現外部開關控製啟停和方向，同時利用電位器精確調節速度。

三、故障代碼及其處理方法

PowerFlex 400運行中可能因電源、負載或環境問題觸發故障，了解故障代碼及其處理方法至關重要。以下列舉常見故障代碼、含義及解決步驟。

1. 常見故障代碼及含義

• F005（OverVoltage，過電壓）

• 含義：直流母線電壓超過允許範圍，通常因減速過快或電源波動引起。

• 處理方法：

1. 檢查輸入電源電壓是否過高。

2. 延長參數P039（Decel Time）的減速時間。

3. 若頻繁發生，考慮加裝製動電阻。

• F012（UnderVoltage，欠電壓）

• 含義：直流母線電壓低於正常值，可能因電源中斷或接線不良。

• 處理方法：

1. 確認輸入電源穩定且在額定範圍內。

2. 檢查電源接線是否鬆動。

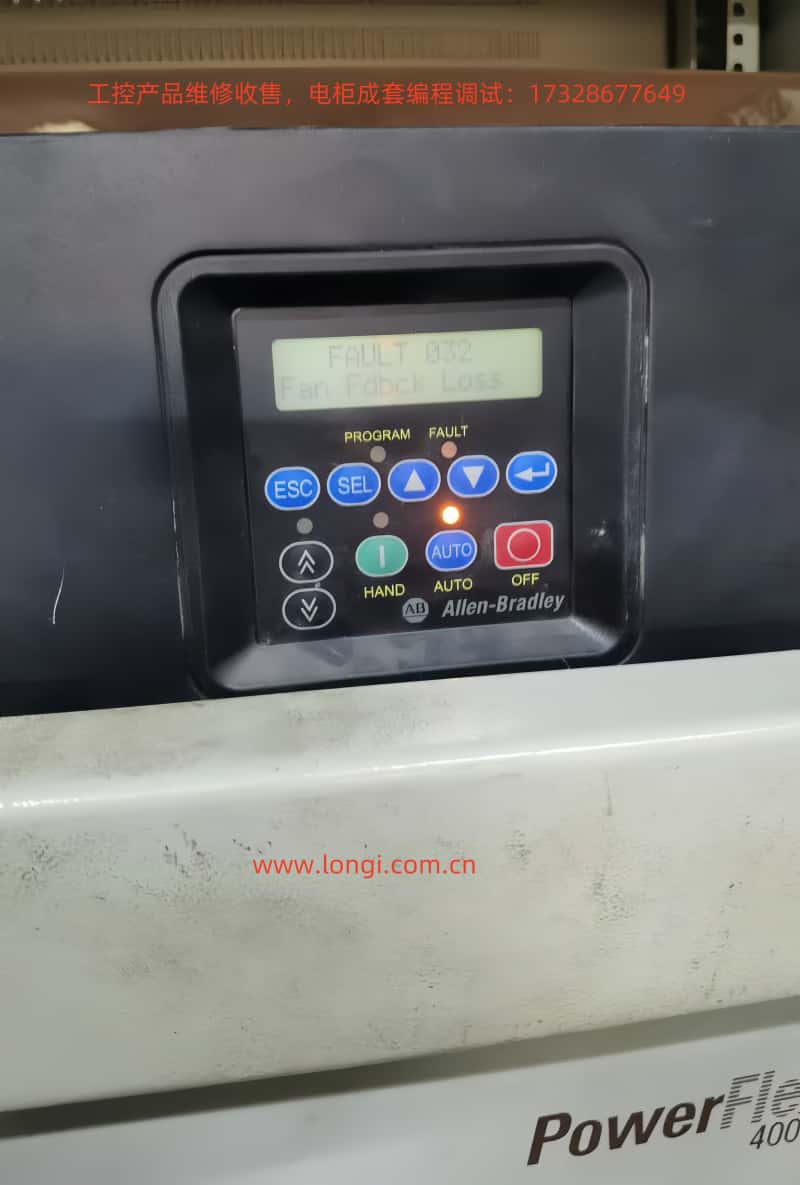

• F032（Fan Feedback Loss，風扇反饋丟失）

• 含義：冷卻風扇未工作或反饋信號異常。

• 處理方法：

1. 檢查風扇是否被異物堵塞。

2. 確認風扇電源線連接正常。

3. 若損壞，及時更換風扇。

• F048（Params Defaulted，參數恢複默認）

• 含義：參數已被初始化為出廠設置。

• 處理方法：重新配置必要參數，建議保存備份。

• F081（Comm Loss，通訊丟失）

• 含義：與上位機或網絡的通訊中斷。

• 處理方法：

1. 檢查通訊電纜和接頭。

2. 確認參數A103（Comm Format）設置正確。

2. 故障處理通用步驟

• 步驟1：記錄顯示屏上的故障代碼及當時運行狀態。

• 步驟2：查閱手冊中的故障代碼表，分析可能原因。

• 步驟3：檢查電源、接線和負載情況，排除外部因素。

• 步驟4：按“Fault Reset”鍵嚐試複位，若成功則恢複運行。

• 步驟5：若故障反複出現，聯係羅克韋爾技術支持獲取進一步幫助。

結語

羅克韋爾PowerFlex 400係列變頻器以其卓越的性能和靈活的操作方式，成為工業領域的優選設備。本文從操作麵板功能、外部端子控製到故障代碼處理，提供了全麵的使用指南。通過掌握麵板操作，用戶可以高效配置參數；通過外部端子設置，可實現靈活的控製方案；通過故障代碼分析，能快速排除問題，確保設備穩定運行。希望本指南為用戶提供實用支持，提升設備使用效率和維護能力。
