M900變頻器出現err64故障的原因、分析與解決方案

（本文從故障含義、可能成因、本質分析及排查步驟等多個方麵，對M900變頻器出現“err64”警報的情況進行係統闡述，旨在幫助電氣維修人員更有針對性地解決問題。全文約2000餘字，涵蓋基礎原理與實踐經驗。）

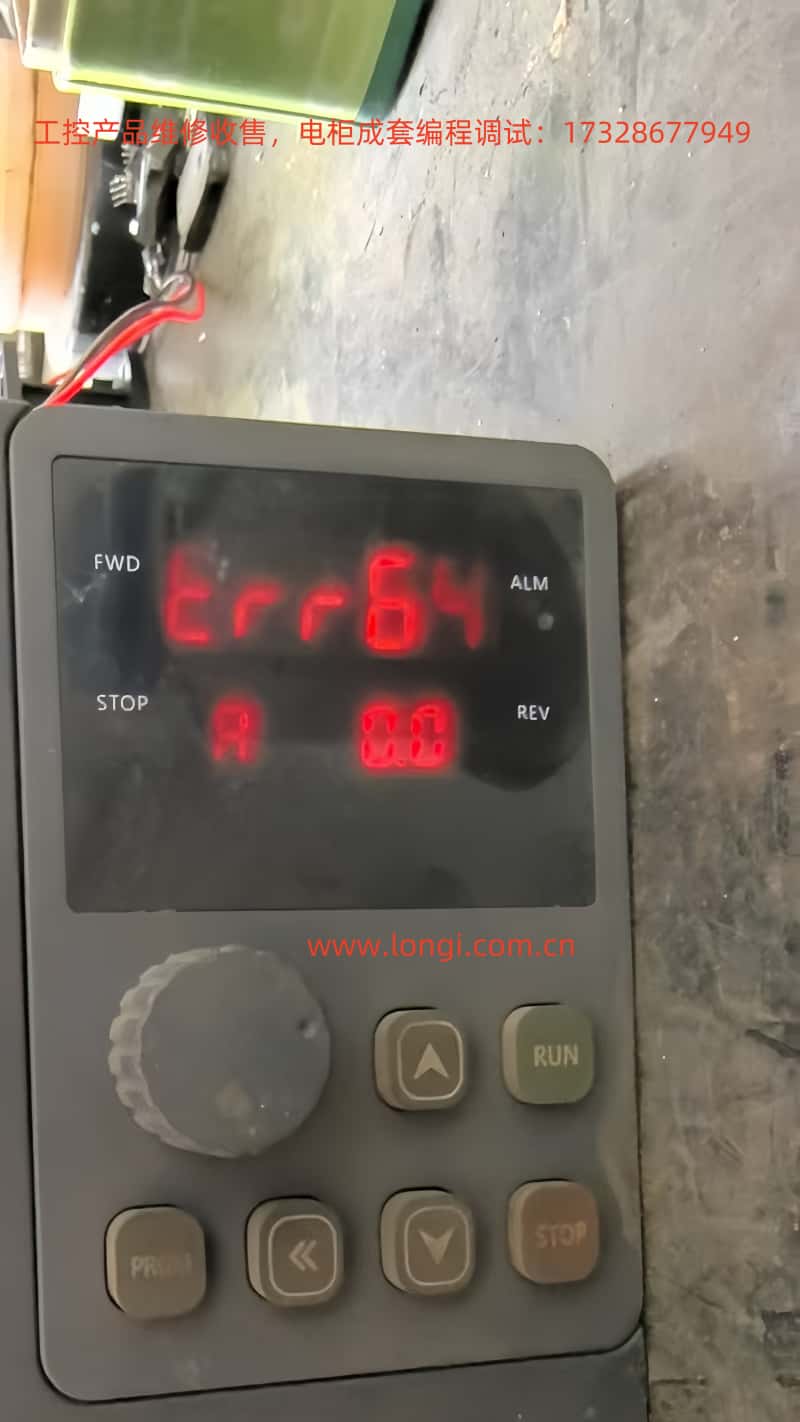

一、故障背景及err64含義

在變頻器的實際應用中，常見的故障報警多與過流、過壓、欠壓、過載、散熱故障等直接相關。然而，部分M900係列變頻器在更換或檢修內部部件後，會報出“err64”這樣的故障代碼。根據官方技術支持反饋，“err64”並未在常規用戶手冊內明列，其含義為“主板與驅動板之間通訊故障”。換句話說，變頻器的主控電路和功率驅動單元無法正常交換數據，導致控製係統無法閉環並進入保護狀態。

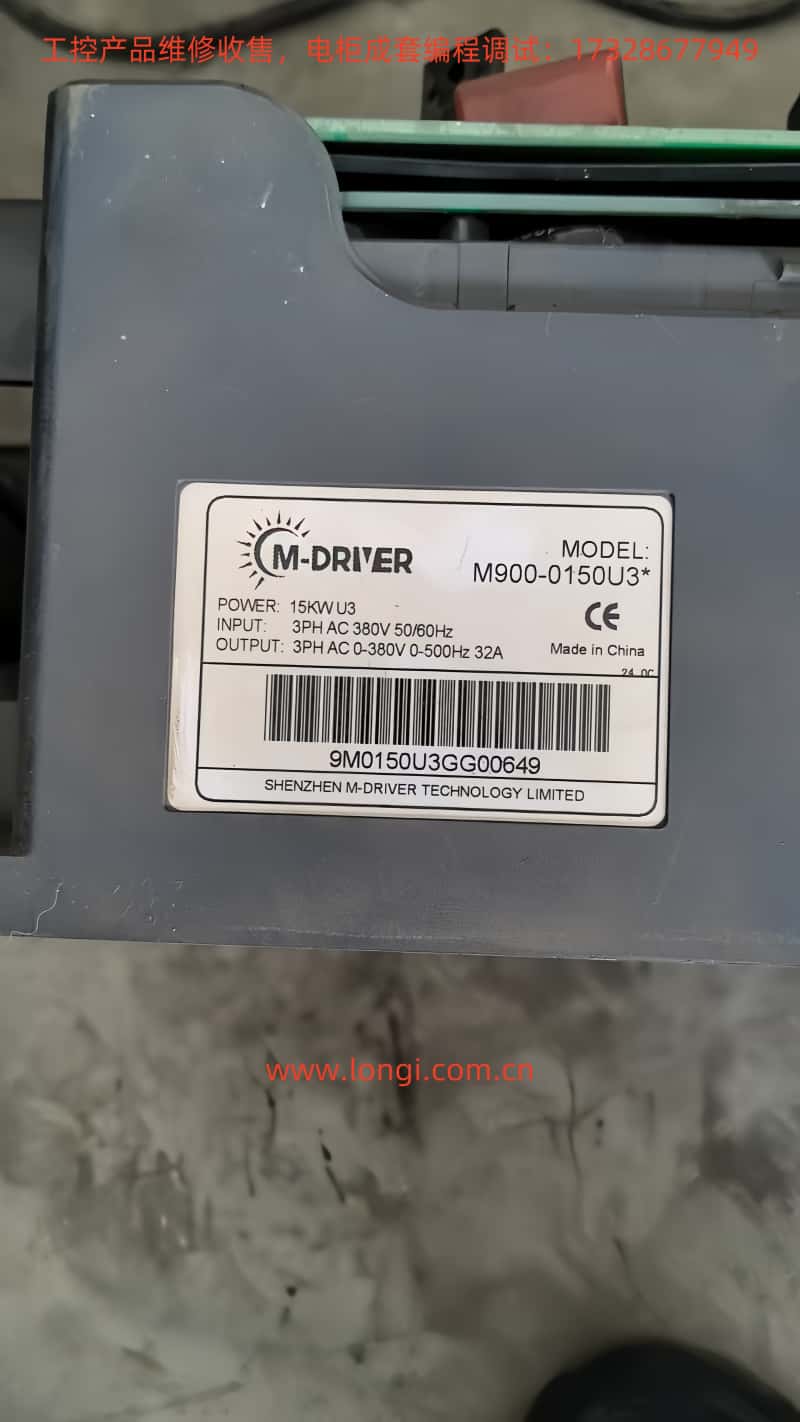

要理解這一故障，需要先了解M900變頻器的基本構造：它一般由主控板（控製核心，通常集成微控製器或DSP）和驅動板（逆變輸出及驅動電路）構成，兩者之間通過特定方式進行數據和指令交互。有時也會包含弱電電源板或其他輔助板卡，但“主板-驅動板”的通訊鏈路是維係整個變頻器運行的關鍵。一旦這條鏈路中某個節點出現問題，變頻器便會報出類似於err64的通訊異常報警，令整機停機保護。

二、err64故障的常見原因分析

1. 排線或插頭接觸不良
   在拆裝或維修過程中，如果排線插頭沒插到位，或者插座的金屬針腳因機械應力而變形、氧化，都可能導致通訊信號傳輸失真或中斷。此問題往往最常見，且容易被忽視。

2. 硬件芯片損壞

• 通訊收發器/總線芯片燒毀：主板和驅動板之間通常有專門的收發器件（如RS485收發器、光耦隔離器或TTL電平收發器等），若經曆過高溫、過流或靜電放電衝擊，極可能被擊穿，從而使通訊鏈路斷開。

• 主控CPU或驅動DSP故障：盡管出現概率相對較低，但如果變頻器曾遭受嚴重電源浪湧、高溫過載、或者操作不當導致短路，也會波及主控芯片本身，使其無法正常工作，進而報通訊異常。

3. 輔助電源異常
   主板和驅動板之間的通訊往往需要+5V或+3.3V供電支撐。如果內部輔助電源模塊輸出不穩定，或局部穩壓電路（如LDO、DC-DC）失效，那麽即使通訊硬件表麵完好，也會導致信號質量差、無法建立正確握手而報警。

4. 更換繼電器或風扇相關電路時帶來的次生損傷
   許多err64故障案例發生在維修風扇或相關繼電器後，說明在該過程中，可能發生：

• 不匹配的繼電器或電氣參數變動導致供電線路異常；

• 操作時誤觸或焊接短路，損壞板上其他元器件；

• 長期風扇故障導致的高溫累積，使局部電子元件處於臨界老化邊緣，一旦再有衝擊就徹底失效。

三、故障的本質分析與解決思路

從本質上看，“err64”屬於板間通訊異常。這裏的通訊並非使用外部總線（如Modbus）那樣的高層協議，多數是變頻器內部自定義或低層串行接口，因此報錯往往不提供更多細節。由於故障點分散且涉及硬件電路，排查通常需遵循以下思路：

1. 外觀與插接件檢查

• 關閉電源並等待內部電容放電完畢（一般至少10分鍾）；

• 打開機殼後，仔細查看主板與驅動板之間的排線、接插頭、插座有無鬆脫、氧化、折斷或金屬腳彎曲；

• 若有明顯汙漬或灰塵，可用無水酒精和軟毛刷清潔，晾幹後重新插接並嚐試開機測試。

• 這一步簡單易行，但常常能夠解決一部分“假故障”，尤其在經曆過振動或拆裝後。

2. 供電電路與信號測量

• 使用萬用表檢測主板與驅動板之間的供電端子：如+5V、+3.3V或+12V等，看是否存在電壓過低、過高或不穩定情況；

• 若有條件，可用示波器觀察主板通訊腳（TX、RX或RS485差分腳）是否有數據脈衝；如果波形平直，則說明發射端沒有發送或發送端已經損壞。

• 若波形紊亂且幅度不足，也需要懷疑信號鏈路中電阻、電容或耦合器損壞。

3. 懷疑通訊收發器/MCU故障時的替換法

• 在確認插線和外圍電源、濾波元件無異常後，若仍無通訊波形，可嚐試更換與原型號一致的收發器芯片；

• 如果收發器完好，則需考慮主控芯片或驅動DSP本身損壞，此時往往需要具備更專業的維修設備或板卡級測試手段，不建議盲目自行更換MCU。

4. 恢複出廠參數或固件升級

• 某些情況下，軟件故障或版本兼容性問題也可能導致內部通訊超時；

• 可以在維修之前嚐試複位變頻器到出廠設置，重新上電驗證；若還有廠商提供的固件升級或調試工具，也可更新係統程序後觀察是否恢複。

四、注意事項與預防建議

1. 及時處理散熱故障
   M900變頻器若存在風扇不轉、通風道堵塞等問題，應及時檢修，否則在長時間高溫環境下，板卡和元器件會加速老化，通訊故障風險大大增加。

2. 維修操作規範

• 斷電等待時間要充分，確保直流母線電容放電完畢方可拆機；

• 更換繼電器或其他部件時，嚴格匹配原規格電壓、電流、觸點負載能力等；

• 使用合適的焊接工具，防止虛焊、漏焊或因高溫烙鐵損壞PCB焊盤。

3. 做好防護與清潔

• 現場環境粉塵多、濕度大時，可定期打開變頻器外殼進行內部除塵；

• 連接器和元件表麵若有腐蝕或氧化，需及時更換或清潔；

• 建議在相對清潔的環境中完成拆裝，不宜在生產現場含有金屬屑、油汙、粉塵的環境下進行無保護的精細操作。

4. 記錄故障及運行數據

• 在出現故障後，可先通過變頻器麵板或通訊口（如有條件）讀取內部故障日誌或相關運行參數，盡量留存現場情況；

• 通過比較正常運行時的數據波形、異常前後的具體變化，往往能更精準地定位故障區域。

結語

綜上所述，M900變頻器在出現“err64”報警時，意味著主板與驅動板之間的通訊鏈路中斷或異常。它既可能是排線鬆動等簡單接觸問題，也可能涉及通訊芯片、主控CPU或供電電路等更深層次硬件損壞。
在具體檢修時，應優先排查排線/插座接觸、供電模塊及外圍器件，然後再聚焦於通訊收發器、主控芯片本身。通過依次排查和替換，可以有效縮小故障範圍。此外，平時做好散熱管理、定期檢查變頻器內部清潔與接插件牢固度，也可降低此類通訊故障的發生概率。若經過以上方法仍無法解決，建議聯係具有專業維修資質的服務商或廠家技術部門進行板卡級診斷與維護。

當我們正確理解“err64”故障背後的機製，就能在類似場景中對症下藥，迅速恢複生產設備的正常運行。畢竟，變頻器作為工業控製的核心部件，其穩定性和可維護性對企業生產效率至關重要。唯有嚴格遵循規範操作和科學維護，才能讓M900變頻器在各類應用場景中安全、高效地工作。
