博世力士樂變頻器VFC3610/VFC5610係列用戶手冊使用指南

博世力士樂變頻器VFC3610/VFC5610係列，作為高性能變頻器領域的佼佼者，廣泛應用於工業自動化、機械加工、泵和風機控製等諸多領域。本文旨在為用戶提供一份詳盡的使用指南，幫助用戶深入了解並掌握該變頻器的操作麵板功能、參數設置、故障處理等內容，以確保設備的高效運行與維護。

一、操作麵板功能介紹

1.1 操作麵板功能概述

博世力士樂變頻器VFC3610/VFC5610係列的操作麵板設計直觀，功能豐富，為用戶提供了便捷的操作體驗。操作麵板主要包括LED顯示屏、導航旋鈕、功能按鈕（Func）、停止按鈕（Stop）和運行按鈕（Run）等核心組件。

• LED顯示屏：清晰顯示變頻器的運行狀態、參數值、故障代碼等關鍵信息。

• 導航旋鈕：用於快速選擇參數組/參數，並精確設置參數值。

• 功能按鈕（Func）：一鍵進入參數組屏幕，並輕鬆返回之前的操作界麵。

• 停止按鈕（Stop）：緊急情況下，一鍵停止變頻器運行，確保安全。

• 運行按鈕（Run）：啟動變頻器，開始正常工作。

1.2 參數拷貝功能

為方便用戶在不同變頻器之間複製參數設置，該係列變頻器提供了參數拷貝功能。具體操作如下：

1. 備份參數：設置參數[b0.11]為'1: 將參數備份至操作麵板'，將源變頻器的參數妥善保存。

2. 安裝操作麵板：將操作麵板安裝到目標變頻器上。

3. 複製參數：設置參數[b0.11]為'2: 從操作麵板複製參數'，完成參數拷貝，使目標變頻器獲得與源變頻器相同的參數設置。

1.3 密碼設置與消除

為保護變頻器參數設置的安全性，用戶可設置密碼。具體操作如下：

• 設置密碼：通過設置參數[b0.20]（用戶密碼，範圍：0...65,535），為變頻器設置訪問密碼。

• 消除密碼：將參數[b0.20]設置為0，即可消除密碼，恢複默認的無密碼狀態。

1.4 參數訪問限製

為防止非授權人員隨意修改參數，變頻器提供了參數訪問限製功能。用戶可通過設置參數[b0.00]來限定訪問權限：

• 0：基本參數

• 1：標準參數

• 2：高級參數

• 3：啟動參數

• 4：已修改參數

1.5 參數初始化設置

在特定情況下，用戶可能需要將變頻器參數恢複為出廠默認設置。此時，可通過以下步驟完成參數初始化：

1. 設置參數[b0.10]為'1: 恢複默認設置'。

2. 變頻器將自動執行初始化操作，恢複所有參數為出廠默認設置。

二、外部端子控製與調速

2.1 外部端子整個正反轉控製

用戶可通過外部端子實現變頻器的正反轉控製，具體操作如下：

1. 設置參數：將參數[E0.17]設置為'0: 正轉 / 反轉'，啟用外部控製模式。

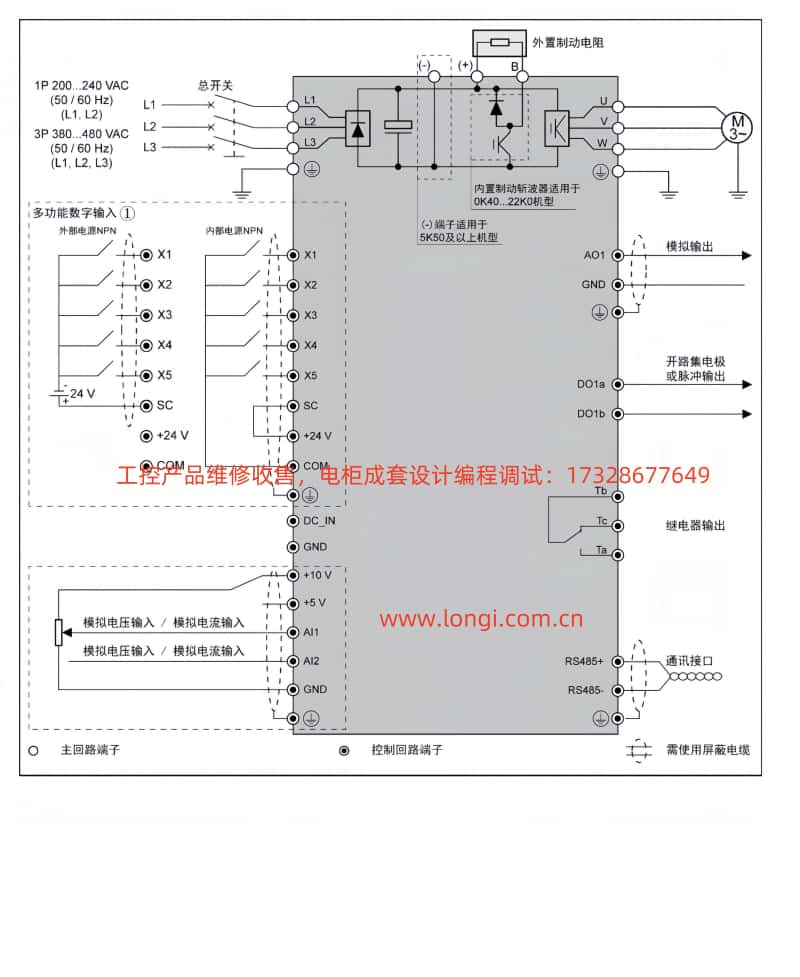

2. 接線端子：

• X1：連接至外部正轉控製信號源。

• X2：連接至外部反轉控製信號源。

2.2 外部電位器給定頻率調速

通過外部電位器，用戶可輕鬆實現變頻器的調速控製。具體操作如下：

1. 設置參數：將參數[E0.00]設置為'2: AI1 模擬輸入'，指定頻率給定來源為模擬輸入。

2. 接線端子：

• AI1：連接至外部電位器的輸出端，用於接收頻率給定信號。

• GND：連接至模擬輸入公共端，確保信號穩定。

三、故障代碼及處理

3.1 故障代碼概覽

博世力士樂變頻器VFC3610/VFC5610係列提供了詳細的故障代碼，幫助用戶快速定位和處理故障。以下是部分常見故障代碼及其含義：

• 0：無故障

• 1：OC-1，恒速中過電流

• 2：OC-2，加速中過電流

• 3：OC-3，減速中過電流

• 4：OE-1，恒速中過電壓

• 5：OE-2，加速中過電壓

• 6：OE-3，減速中過電壓

• 7：OE-4，停機中過電壓

• 8：UE-1，運行中欠電壓

• 9：SC，電流突升或短路

• 10：IPH.L，輸入缺相

• 11：OPH.L，輸出缺相

• 12：ESS-，軟啟動故障

• 20：OL-1，變頻器過載

• 21：OH，變頻器過熱

• 23：FF，風扇失效

• 24：Pdr，空轉保護

• 25：Col，命令值丟失

3.2 故障處理指南

在變頻器出現故障時，用戶應根據故障代碼的含義，采取相應的處理措施。以下是一些常見故障及其處理方法：

• 過電流故障（1、2、3）：

• 檢查電機和負載是否正常。

• 確保電纜連接正確，無鬆動或短路現象。

• 調整相關參數設置，如加速/減速時間等。

• 過電壓故障（4、5、6、7）：

• 檢查電源電壓是否穩定，無波動或過高現象。

• 確保電纜連接正確，無鬆動或接地不良現象。

• 調整相關參數設置，如製動單元動作電壓等。

• 欠電壓故障（8）：

• 檢查電源電壓是否正常，無過低現象。

• 確保電纜連接正確，無鬆動或斷路現象。

• 短路故障（9）：

• 檢查電纜和端子連接是否正確，無短路或接觸不良現象。

• 更換損壞的電纜或端子。

• 缺相故障（10、11）：

• 檢查電纜和端子連接是否正確，無缺相或接觸不良現象。

• 更換損壞的電纜或端子。

• 過載故障（20）：

• 檢查電機和負載是否正常。

• 確保電纜連接正確，無鬆動或短路現象。

• 調整相關參數設置，如過載預報警水平等。

• 過熱故障（21）：

• 檢查變頻器的散熱條件是否良好。

• 確保風扇正常工作，無堵塞或損壞現象。

• 清理散熱器上的灰塵和雜物。

• 風扇失效（23）：

• 檢查風扇是否正常工作。

• 更換損壞的風扇。

• 空轉保護（24）：

• 檢查電機是否正常運行。

• 確保負載正常，無空載或過載現象。

• 命令值丟失（25）：

• 檢查通訊線纜和端子連接是否正確。

• 確保通訊正常，無幹擾或中斷現象。

結論

博世力士樂變頻器VFC3610/VFC5610係列以其卓越的性能和便捷的操作，成為眾多工業控製場合的首選。通過本文的介紹，相信用戶已經對該變頻器的操作麵板功能、參數設置、故障處理等內容有了更深入的了解。希望這份使用指南能夠幫助用戶更好地使用和維護該設備，提高生產效率和設備的可靠性。
