一、操作麵板功能介紹及參數管理

1.1 操作麵板功能介紹

大元變頻器DR300A的操作麵板設計簡潔直觀，功能強大。麵板上配備有LED顯示屏，用於顯示變頻器的工作狀態、參數設定值及故障信息。主要功能鍵包括運行鍵、停止/複位鍵、確認鍵、取消鍵、遞增/遞減鍵、移位鍵以及多功能鍵等。

• 運行鍵：按下此鍵啟動變頻器運行。

• 停止/複位鍵：在變頻器運行時按下此鍵停止運行，在故障狀態下按下此鍵複位故障。

• 確認鍵：用於確認參數設定或功能選擇。

• 取消鍵：用於取消當前操作或返回上一級菜單。

• 遞增/遞減鍵：用於調整參數值或選擇菜單項。

• 移位鍵：用於切換顯示內容或調整參數值的小數點位置。

• 多功能鍵：通過設定，可實現點動運行、正/負輸入切換、功能碼顯示切換等多種功能。

1.2 拷貝參數到另一台變頻器

為了實現參數的快速複製，DR300A變頻器提供了參數上傳和下載功能。具體操作步驟如下：

1. 參數上傳：將源變頻器的參數上傳到操作麵板。首先，確保源變頻器與操作麵板連接正常，進入參數拷貝模式，選擇“參數上傳”功能，按照提示操作完成參數上傳。

2. 參數下載：將操作麵板中的參數下載到目標變頻器。將目標變頻器與操作麵板連接，進入參數拷貝模式，選擇“參數下傳（帶電機參數）”功能，按照提示操作完成參數下載。

1.3 恢複參數出廠值設置

在需要恢複變頻器參數至出廠默認值時，可按照以下步驟操作：

1. 進入參數設置菜單。

2. 找到“恢複出廠值”功能碼（F0.28）。

3. 通過遞增/遞減鍵選擇“參數恢複模式1”或“參數恢複模式2”（根據需要選擇是否保留模擬量輸入輸出偏置參數）。

4. 按下確認鍵執行恢複操作。

1.4 設置參數訪問限製

為了防止誤操作或非法訪問變頻器參數，DR300A提供了參數保護功能。通過設置功能碼F0.01，可選擇參數的更改權限和初始化級別：

• 0：鍵盤、通訊口同時可修改。

• 1：僅鍵盤可修改。

• 2：僅通訊口可修改。

• 3：鍵盤、通訊口都不可修改。

根據實際需求選擇合適的參數保護級別，確保變頻器參數的安全性和穩定性。

二、外部端子控製與調速

2.1 外部端子正反轉控製

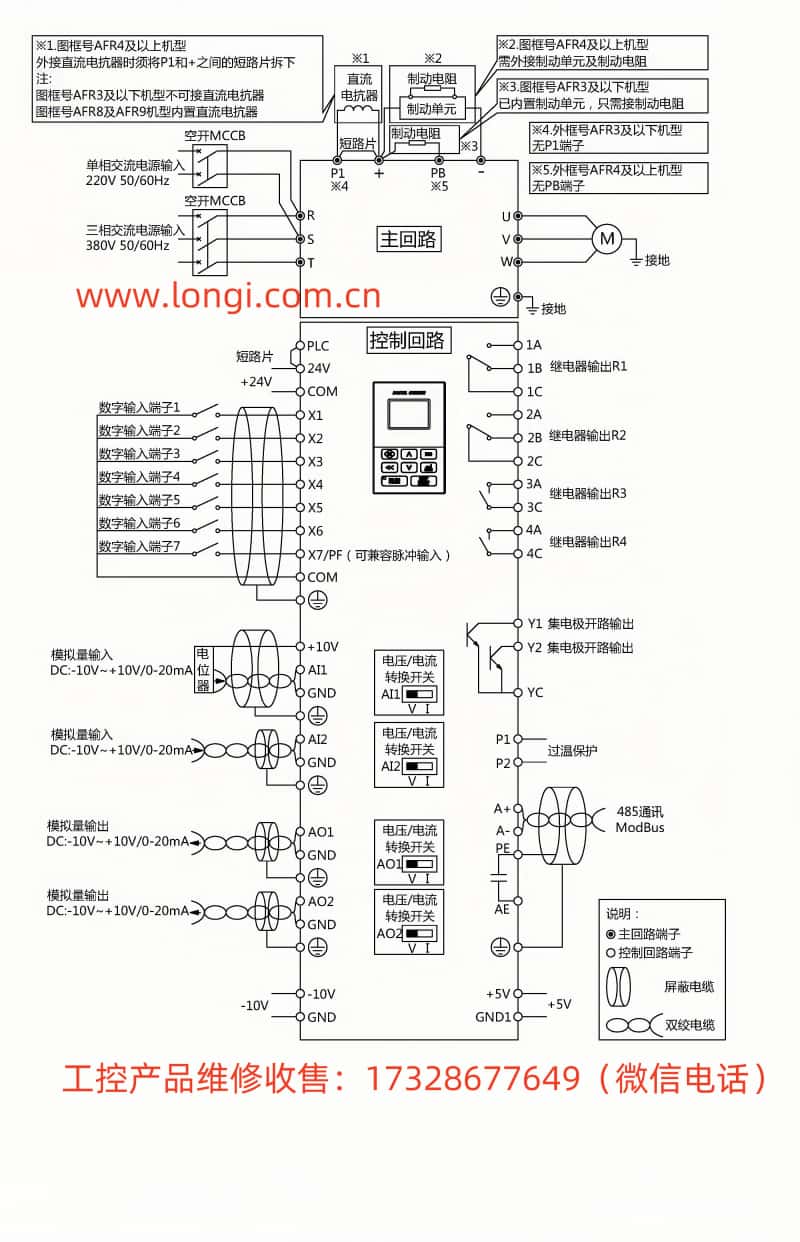

DR300A變頻器支持通過外部端子實現電機的正反轉控製。具體接線和參數設置如下：

• 接線：將控製正轉的端子（如X1）連接到正轉控製信號源，將控製反轉的端子（如X2）連接到反轉控製信號源。同時，確保公共端（如COM）接線正確。

• 參數設置：

• 進入功能碼F0.05，選擇運行命令給定方式為“外部端子”。

• 進入功能碼F2組，設置多功能輸入端子X1和X2的功能為“正轉”和“反轉”。

2.2 外部電位器調速

DR300A變頻器還支持通過外部電位器實現電機的調速功能。具體接線和參數設置如下：

• 接線：將外部電位器的輸出端連接到變頻器的模擬量輸入端子（如AI0），同時確保電位器的電源和接地接線正確。

• 參數設置：

• 進入功能碼F0.08，選擇主速度給定方式為“AI0（鍵盤電位器）”。

• 根據需要調整模擬量輸入濾波時間（如F2.11），以提高調速的平滑性和穩定性。

三、故障代碼及故障處理

3.1 故障代碼及含義

DR300A變頻器在運行過程中可能會遇到各種故障，並通過顯示屏顯示相應的故障代碼。以下是一些常見的故障代碼及其含義：

• Err.01：逆變單元保護。可能原因包括變頻器輸出回路短路、電機和變頻器連線過長、模塊過熱等。

• Err.02：加速過電流。可能原因包括變頻器輸出回路存在接地或短路、控製方式為矢量且沒有進行參數調整、加速時間太短等。

• Err.03：恒速過電流。可能原因包括變頻器輸出回路短路或漏電流、控製方式為矢量且沒有進行參數調諧、運行中突加負載等。

• Err.05：加速過電壓。可能原因包括輸入電壓偏高、加速過程中存在外力拖動電機運行、加速時間過短等。

• Err.10：模塊過熱。可能原因包括環境溫度過高、風道堵塞、風扇損壞等。

3.2 故障處理方法

針對上述故障代碼，可采取以下處理方法：

• Err.01：檢查並排除外圍故障，如電機連線、輸出回路等；檢查風道是否堵塞，風扇是否正常工作；若問題依舊存在，需尋求技術支持。

• Err.02/Err.03：檢查並排除外圍故障；進行電機參數調諧；增大加減速時間；若負載波動較大，需考慮選用功率等級更大的變頻器。

• Err.05：調整輸入電壓至正常範圍；取消外力拖動或加裝製動電阻；增大加速時間。

• Err.10：降低環境溫度；清理風道；更換損壞的風扇或熱敏電阻。

在處理故障時，務必遵循安全操作規程，確保人身和設備安全。若故障無法自行解決，應及時聯係專業技術人員進行維修。

通過以上對大元變頻器DR300A手冊的詳細解讀，用戶可以更好地了解變頻器的操作麵板功能、參數管理方法、外部端子控製與調速設置以及故障代碼及處理方法，為變頻器的安全、穩定運行提供有力保障。
