西林變頻器EH600A係列用戶手冊使用指南
西林變頻器EH600A係列，作為深圳市西林電氣技術有限公司推出的新一代高性能變頻器，廣泛應用於各類工業控製領域。本文將詳盡闡述該變頻器的操作麵板功能、參數設置、故障處理等內容，旨在為用戶提供全麵、實用的使用和維護指南。
一、操作麵板功能概覽
1. 操作麵板核心功能
西林變頻器EH600A係列的操作麵板功能豐富，用戶可通過麵板輕鬆實現參數設置、狀態監控及運行控製：
功能參數修改：用戶可自主修改變頻器的各項功能參數，包括頻率設定、電機參數、控製模式等。
狀態監控：實時顯示變頻器的運行狀態，如輸出頻率、電流、電壓等關鍵指標。
運行控製：支持變頻器的啟動、停止、正反轉等運行控製操作。
2. 參數拷貝與初始化
參數拷貝
步驟一：使用西林變頻器的專用通訊軟件（如EH600A配套的參數設置軟件），導出源變頻器的參數並保存。
步驟二：通過通訊線將目標變頻器與計算機連接，打開通訊軟件，將保存的參數導入目標變頻器。
步驟三：完成參數導入後，重啟目標變頻器，參數設置即刻生效。
參數初始化
步驟一：進入操作麵板的參數設置界麵。
步驟二：定位至參數組FD，選擇參數FD.10（參數初始化）。
步驟三：將FD.10設置為1（恢複出廠值），並保存參數。
步驟四：重啟變頻器，參數將恢複為出廠設置。
3. 密碼設置與消除
密碼設置
步驟一：進入操作麵板的參數設置界麵。
步驟二：定位至參數組F6，選擇參數F6.08（用戶密碼）。
步驟三：輸入一個4位數字密碼（如1234），並保存參數。
步驟四：密碼設置完成後，再次進入參數設置界麵時，係統將要求輸入密碼。
密碼消除
4. 參數訪問限製
為防止誤操作，可設置參數訪問限製：
二、外部控製功能詳解
1. 外部端子正反轉控製

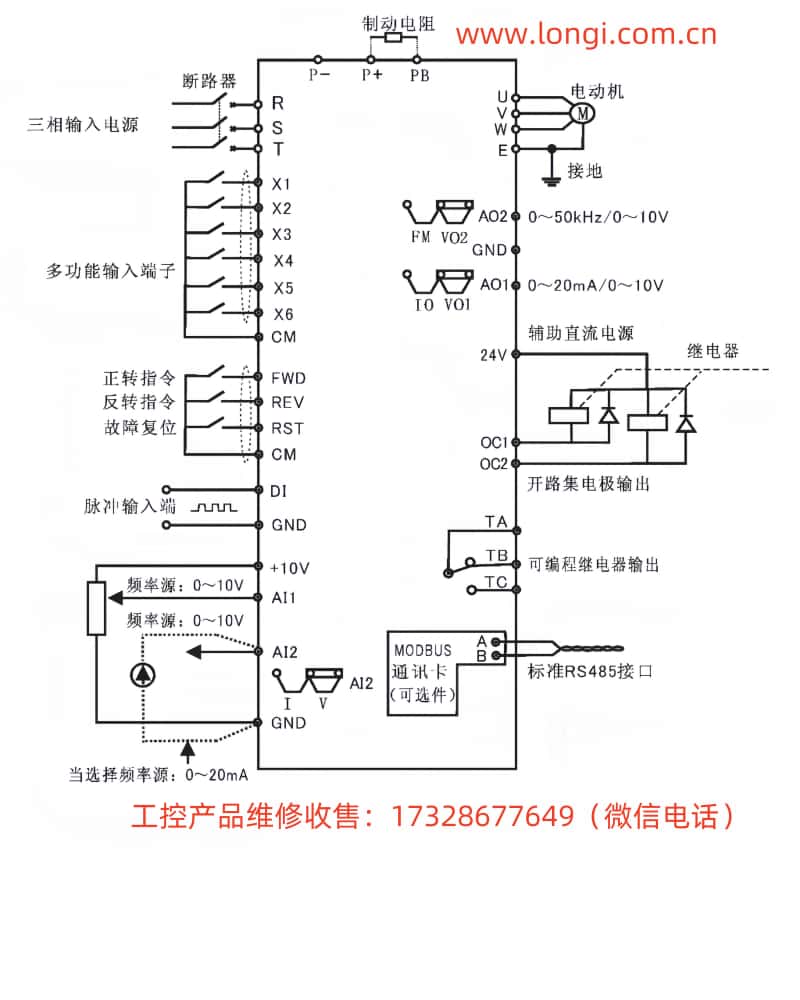

西林變頻器EH600A係列支持通過外部端子實現正反轉控製，具體接線及參數設置如下：
接線：
FWD（正轉）：連接正轉控製信號。
REV（反轉）：連接反轉控製信號。
CM（公共端）：連接公共端。
參數設置：
進入操作麵板的參數設置界麵。
定位至參數組F3（輸入端子），設置F3.00（X1端子功能選擇）為5（三線式運行控製）。
設置F3.06（端子命令方式）為2（三線式1）或3（三線式2），具體根據控製邏輯選擇。
保存參數後，外部端子正反轉控製功能即刻生效。
2. 外部電位器給定頻率調速
西林變頻器EH600A係列支持通過外部電位器實現頻率調速，具體接線及參數設置如下：
接線：
參數設置：
進入操作麵板的參數設置界麵。
定位至參數組F0（基本功能組），設置F0.03（主頻率源X選擇）為2（AI1）。
設置F3.08（AI1最小輸入）和F3.10（AI1最大輸入），根據電位器的輸出範圍進行設置。
保存參數後，外部電位器給定頻率調速功能即刻生效。
三、故障代碼及處理方法
西林變頻器EH600A係列在發生故障時，會通過操作麵板顯示故障代碼，並觸發故障繼電器接點動作。以下是常見故障代碼及其處理方法：
1. 常見故障代碼概覽
| 故障代碼 | 故障描述 | 處理方法 |
|---|
| E.1 | 逆變單元保護 | 檢查逆變單元是否正常，必要時更換逆變單元。 |
| E.OC1 | 加速中過流 | 檢查負載是否超過變頻器額定負載，減少負載或調整加速時間。 |
| E.OC2 | 減速中過流 | 檢查負載是否超過變頻器額定負載，減少負載或調整減速時間。 |
| E.OC3 | 恒速中過流 | 檢查負載是否超過變頻器額定負載，減少負載或調整頻率設定。 |
| E.OU1 | 加速中過壓 | 檢查輸入電壓是否過高，調整輸入電壓或更換輸入保險絲。 |
| E.OU2 | 減速中過壓 | 檢查輸入電壓是否過高，調整輸入電壓或更換輸入保險絲。 |
| E.OU3 | 恒速中過壓 | 檢查輸入電壓是否過高，調整輸入電壓或更換輸入保險絲。 |
| E.OU4 | 停機時過壓 | 檢查輸入電壓是否過高，調整輸入電壓或更換輸入保險絲。 |
| E.LU | 運行中欠壓 | 檢查輸入電壓是否過低，確保電源穩定。 |
| E.OL1 | 變頻器過載 | 檢查負載是否超過變頻器額定負載，減少負載或調整頻率設定。 |
| E.OL2 | 電機過載 | 檢查電機是否過載，減少負載或調整電機參數。 |
| E.LF | 輸出缺相 | 檢查輸出線路是否斷開或接觸不良，修複線路問題。 |
| E.OH | 變頻器過熱 | 檢查散熱風扇是否正常工作，清理變頻器內部灰塵，必要時更換風扇。 |
| E.EF | 外部設備故障 | 檢查外部設備是否正常，排除外部設備故障。 |
| E.CE | 通訊故障 | 檢查通訊線路是否正常，確保通訊設備正常工作。 |
| E.GF | 輸出接地 | 檢查輸出線路是否接地，修複線路問題。 |
| E.2 | CPU幹擾 | 檢查變頻器內部電路是否受到幹擾，必要時更換變頻器。 |
| E.3 | 電流檢測故障 | 檢查電流檢測電路是否正常，必要時更換電流檢測模塊。 |
| E.4 | EEPROM讀寫故障 | 檢查EEPROM是否正常，必要時更換EEPROM。 |
| E.5 | 輸入缺相 | 檢查輸入線路是否斷開或接觸不良，修複線路問題。 |
| E.6 | PID反饋斷線 | 檢查PID反饋線路是否斷開，修複線路問題。 |
2. 故障處理標準步驟
確認故障代碼：通過操作麵板查看故障代碼，確定故障類型。
檢查相關部件：根據故障代碼的描述，仔細檢查變頻器及外部設備的相關部件。
排除故障：按照處理方法逐步排查並解決故障問題。
恢複運行：故障解決後，重啟變頻器，確認其正常運行。
四、總結
西林變頻器EH600A係列以其強大的功能和可靠的性能，廣泛適用於各種工業控製場合。通過合理使用操作麵板功能、外部控製功能，並及時處理故障問題，可以充分發揮其性能優勢。本文旨在為用戶提供有價值的參考，幫助用戶更好地使用和維護該設備。
