台達變頻器VFD-VE係列用戶手冊使用指南

台達變頻器VFD-VE係列，作為高性能的變頻控製設備，在工業自動化領域得到了廣泛應用。為了幫助用戶更好地使用和維護這一設備，本文將詳細介紹其操作麵板功能、參數設置、故障代碼及其解決方法。

一、操作麵板功能介紹

1. 操作麵板功能

台達變頻器VFD-VE係列的操作麵板主要由數字操作器KPV-CE01組成，具備以下核心功能：

• 參數設置：用戶可通過操作麵板設置變頻器的各類參數，如頻率、電壓、電流等。

• 運行控製：操作麵板提供啟動、停止、正轉、反轉等運行控製功能。

• 故障診斷：當變頻器出現故障時，操作麵板將顯示故障代碼，助力用戶快速定位問題。

2. 參數初始化

為恢複變頻器出廠設置，請按照以下步驟操作：

• 進入參數設置界麵，找到參數00-02。

• 將參數00-02設置為9（恢複出廠設置，基底頻率為50Hz）或10（恢複出廠設置，基底頻率為60Hz）。

• 確認設置後，變頻器參數將恢複為出廠默認值。

3. 參數拷貝

如需將一台變頻器的參數拷貝至另一台，可按照以下方法操作：

• 使用數字操作器KPV-CE01的參數拷貝功能，導出並保存當前變頻器參數。

• 將保存的參數文件導入目標變頻器，完成參數拷貝。

4. 設置與消除密碼

為保護變頻器參數設置，用戶可設置密碼限製訪問：

• 進入參數設置界麵，找到參數00-08。

• 輸入4位數密碼，設置成功後參數將被鎖定。

• 如需消除密碼，將參數00-08設置為0。

5. 參數訪問限製

用戶可通過設置參數00-07限製參數訪問：

• 進入參數設置界麵，找到參數00-07。

• 輸入4位數訪問碼，設置成功後，僅知道訪問碼的用戶可修改參數。

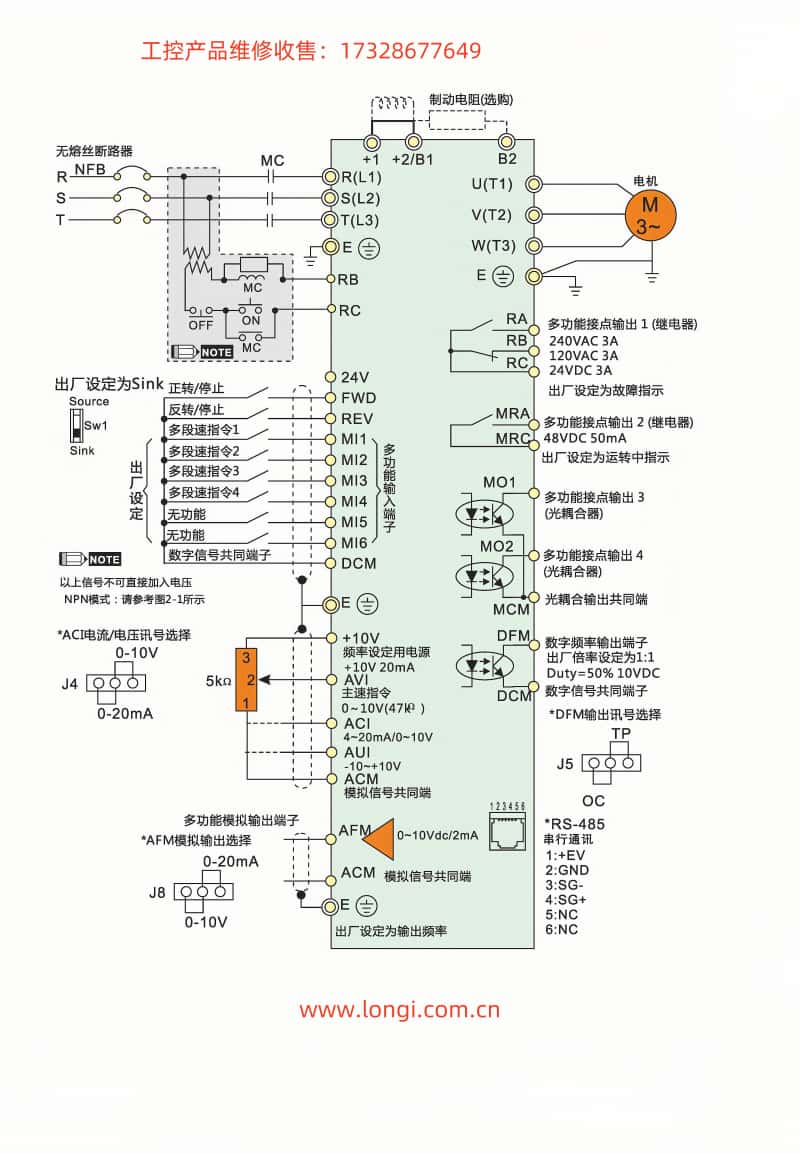

二、外部端子控製

1. 外部端子正反轉控製

為實現外部端子正反轉控製，請設置以下參數：

• 參數00-23：設置為0（可正反轉）、1（禁止反轉）或2（禁止正轉）。

• 接線端子：將外部控製信號接入端子FWD（正轉）和REV（反轉）。

2. 外部電位器給定頻率調速

為通過外部電位器實現頻率調速，請設置以下參數：

• 參數00-20：設置為2（由外部模擬輸入控製頻率）。

• 接線端子：將外部電位器輸出信號接入端子AVI（模擬電壓頻率指令）。

三、故障代碼及解決方法

台達變頻器VFD-VE係列運行中可能出現多種故障，以下列舉常見故障代碼及解決方法：

• OC（過電流）：表示變頻器檢測到過電流，可能因負載過大或電機故障。解決方法是檢查負載和電機狀態，必要時減少負載或更換電機。

• OV（過電壓）：表示變頻器檢測到過電壓，可能因電源電壓過高。解決方法是檢查電源電壓，確保其處於允許範圍內。

• LV（電壓不足）：表示變頻器檢測到電壓不足，可能因電源電壓過低。解決方法是檢查電源電壓，確保其處於允許範圍內。

• OH（過熱）：表示變頻器過熱，可能因散熱不良或環境溫度過高。解決方法是檢查散熱條件，確保變頻器處於通風良好環境中。

• PHL（電源欠相）：表示變頻器檢測到電源欠相，可能因電源線路故障。解決方法是檢查電源線路，確保其正常工作。

• GFF（對地短路故障）：表示變頻器檢測到對地短路，可能因內部線路故障。解決方法是檢查內部線路，必要時更換故障部件。

結論

台達變頻器VFD-VE係列功能強大，通過合理參數設置和正確操作，用戶可實現對電機的精確控製。本文詳細介紹了變頻器的操作麵板功能、參數設置方法、故障代碼及解決方法，旨在幫助用戶更好地使用和維護設備。在實際應用中，用戶應根據具體需求和環境條件，合理設置變頻器參數，確保其穩定可靠運行。
