東元變頻器T310係列用戶手冊使用指南
東元變頻器T310係列，作為一款功能強大、性能可靠的變頻器，廣泛應用於工業自動化、機械加工、泵送係統等領域。為了幫助用戶更好地使用和維護該變頻器，本文將詳細介紹T310係列變頻器的操作麵板功能、參數設置、外部控製接線、故障排除等內容。
一、操作麵板功能介紹
1. 操作麵板功能概述
T310係列變頻器的操作麵板集成了顯示、控製和參數設置功能。用戶可通過麵板上的按鍵和顯示屏，輕鬆實現變頻器的啟動、停止、參數設置、故障診斷等操作。麵板上的主要按鍵包括：RUN/STOP（啟動或停止變頻器）、↑/↓（調整頻率或參數值）、FWD/REV（切換電機正反轉方向）、DSP/FUN（切換顯示模式，即頻率顯示或參數設置）、</RESET（複位或確認參數設置）、READ/ENTER（讀取或寫入參數值）。
2. 如何拷貝參數到另一台變頻器
T310係列變頻器支持參數拷貝功能，用戶可將一台變頻器的參數設置導出，並導入到另一台變頻器中。具體操作步驟如下：
導出參數：
進入參數設置模式，選擇群組13（維護功能群組）。
找到參數13-01（參數導出），按下READ/ENTER鍵。
顯示屏顯示“COPY”，表示參數已導出。
導入參數：
在目標變頻器上，進入參數設置模式，選擇群組13。
找到參數13-02（參數導入），按下READ/ENTER鍵。
顯示屏顯示“PASTE”，表示參數已導入。
3. 如何恢複參數初始化設置
若需恢複變頻器的出廠設置，可通過以下步驟操作：
進入參數設置模式，選擇群組13。
找到參數13-08（初始化設置），按下READ/ENTER鍵。
顯示屏提示“RESET”，按下READ/ENTER鍵確認，變頻器即恢複到出廠設置。
4. 如何設置密碼和消除密碼
T310係列變頻器支持密碼保護功能，用於限製參數的訪問和修改。設置密碼的步驟如下：
進入參數設置模式，選擇群組00（基本功能群組）。
找到參數00-31（密碼設置），按下READ/ENTER鍵。
輸入4位密碼（範圍：0000~9999），按下READ/ENTER鍵保存。
設置完成後，進入參數設置模式時需輸入密碼才能修改參數。
消除密碼：
進入參數設置模式，選擇群組00。
找到參數00-31，按下READ/ENTER鍵。
將密碼設置為0000，按下READ/ENTER鍵保存。
5. 如何設置參數訪問限製
為防止未經授權的參數修改，可通過設置參數00-30（參數鎖定）來限製參數的訪問：
進入參數設置模式，選擇群組00。
找到參數00-30，按下READ/ENTER鍵。
將參數值設置為1（鎖定狀態），按下READ/ENTER鍵保存。
鎖定後，所有參數將無法修改，除非解鎖（將參數值設置為0）。

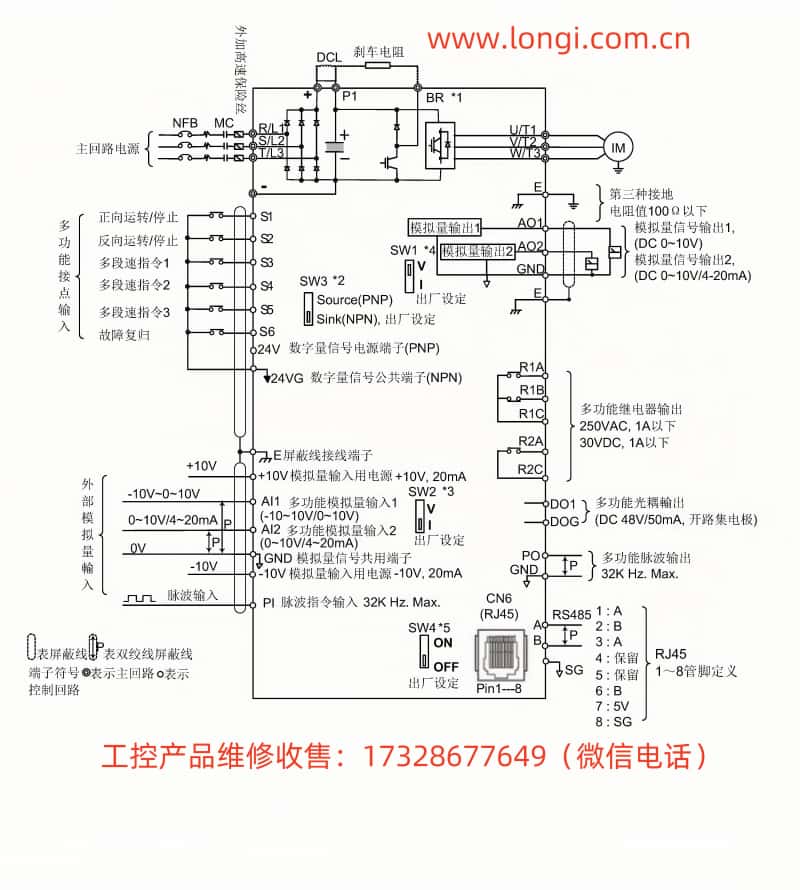

二、外部控製接線與參數設置
1. 外部端子正反轉控製
T310係列變頻器支持通過外部端子實現電機的正反轉控製。具體接線和參數設置如下：
接線端子：
S1：正轉輸入（默認）。
S2：反轉輸入（默認）。
參數設置：
進入參數設置模式，選擇群組03（外部端子數位輸入輸出功能群組）。
找到參數03-00（S1功能設置）和03-01（S2功能設置），將其設置為正反轉控製。
2. 外部電位器給定頻率調速
通過外部電位器，可實現變頻器的調速控製。具體接線和參數設置如下：
接線端子：
參數設置：
進入參數設置模式，選擇群組04（外部端子模擬輸入輸出功能群組）。
找到參數04-00（AI1功能設置），將其設置為頻率給定。
設置參數04-01（AI1範圍）為0~10V或4~20mA，根據電位器的輸出類型選擇。
三、故障代碼及解決方法
T310係列變頻器在運行過程中，可能會出現各種故障。變頻器會通過顯示屏顯示故障代碼。以下是常見故障代碼及其含義和解決方法：
1. 常見故障代碼及含義
| 故障代碼 | 含義 | 可能原因 |
|---|
| OV | 過電壓 | 輸入電壓過高或電壓波動 |
| UV | 欠電壓 | 輸入電壓過低或電壓不穩定 |
| OP | 過載 | 電機負載超過變頻器額定負載 |
| OH | 過熱 | 變頻器內部溫度過高 |
| GF | 接地故障 | 變頻器接地不良或接地線斷開 |
| OF | 輸出故障 | 輸出端子短路或電機線路故障 |
| CF | 通訊故障 | 通訊接口連接異常或通訊參數錯誤 |
2. 故障排除方法
OV/UV：檢查輸入電壓是否在變頻器的額定範圍內，確保電源穩定。
OP：減少電機負載或檢查電機是否存在機械故障。
OH：檢查變頻器的散熱條件，確保通風良好，必要時清理散熱器。
GF：檢查接地線是否連接牢固，確保接地良好。
OF：檢查輸出端子和電機線路是否存在短路或斷線。
CF：檢查通訊接線是否正確，確認通訊參數設置是否正確。
四、結論
東元變頻器T310係列是一款功能強大、操作簡便的變頻器。通過合理使用操作麵板、正確設置參數和外部控製接線，可實現對電機的精確控製。同時，了解變頻器的故障代碼及其解決方法，可幫助用戶快速排除故障，提高係統的穩定性和可靠性。希望本文能為用戶提供有價值的參考，幫助用戶更好地使用和維護T310係列變頻器。
