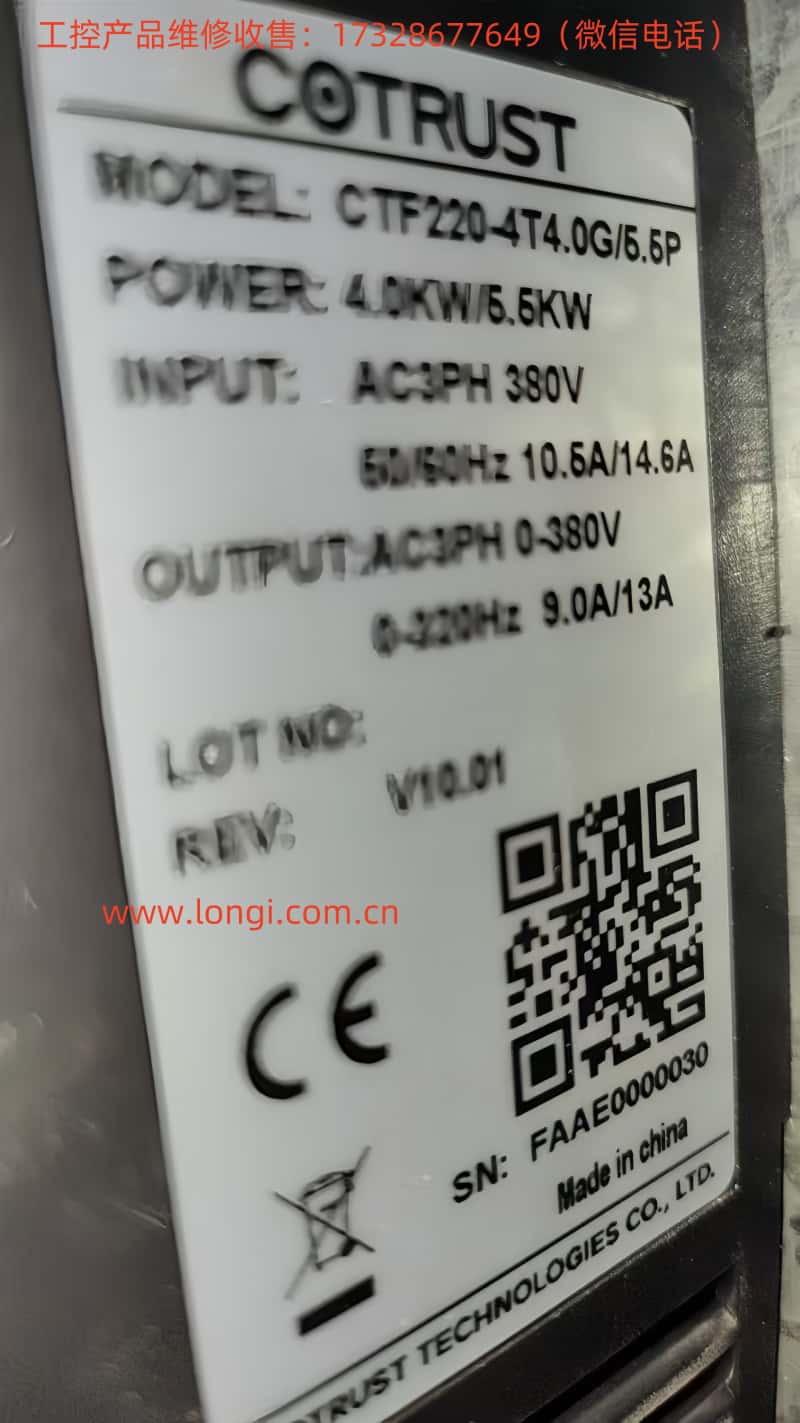

一、合信 CTF220 變頻器操作麵板功能介紹

合信 CTF220 變頻器的操作麵板設計直觀、功能齊全，便於用戶進行設備調試與運行控製。操作麵板上包含顯示屏和多個功能按鈕，主要功能區域包括：

1. 顯示屏：顯示變頻器的運行狀態、頻率、轉速、電壓、電流等重要參數。

2. 控製按鈕：包括“運行”（RUN）、“停止”（STOP）、“正反轉”（REV）等控製按鈕，用於操作變頻器的啟停和運行方向。

3. 功能鍵：用於進入菜單模式設置各類參數。

4. 調整旋鈕：用於調節變頻器的運行頻率、速度等。

5. 顯示燈：用於指示變頻器的工作狀態，如運行、故障、遠程控製等。

設置密碼與消除密碼

1. 設置密碼：通過設置特定的功能碼，可以給變頻器的操作麵板設置密碼，防止未經授權的人員更改關鍵參數。設置密碼的具體步驟為：

• 進入設置菜單，選擇“密碼保護”功能（例如F0.36）。

• 輸入所需的密碼（例如，設定密碼為數字“1234”），並保存。

2. 消除密碼：若需要取消密碼保護，用戶可以在操作麵板中找到“密碼保護”設置，將密碼設置值清零（F0.36設為“0”），此時密碼將被解除。

設置參數訪問限製

為了防止未經授權的修改，用戶可以設置參數訪問限製。進入菜單後，選擇“訪問限製”選項，根據實際需要設置哪些參數需要保護，哪些參數可以自由調整。設置完畢後，隻有輸入正確的密碼，才能修改受保護的參數。

恢複參數出廠設置

若設備運行出現問題，或者用戶希望將設備恢複到初始狀態，可以通過操作麵板進行參數恢複。通過設置功能碼F0.50，可以選擇“恢複出廠設置”。恢複後，變頻器將恢複到出廠時的參數狀態，包括所有用戶設置和工廠默認設置。

二、合信 CTF220 變頻器端子正反轉控製與外部電位器給定調速

端子正反轉控製

正反轉控製是變頻器控製的重要功能之一，用戶可以通過端子控製變頻器的正反轉運行。實現端子正反轉控製的接線方法如下：

1. 接線端子：

• 端子X1：用於正轉控製（連接外部開關或繼電器以控製變頻器正轉運行）。

• 端子X2：用於反轉控製（連接外部開關或繼電器以控製變頻器反轉運行）。

• 端子COM：作為公共端，連接到控製端子。

2. 設置參數：

• 通過設置功能碼F4.01，可以配置端子X1和X2的功能。

• 例如，選擇“正轉運行”作為X1端子的功能，“反轉運行”作為X2端子的功能。

外部電位器給定調速

外部電位器調速是通過外部電位器調整變頻器的頻率輸出。為了實現這一功能，需要做以下操作：

1. 接線端子：

• 端子AI1：外部電位器輸入端，連接到電位器的輸出端。

• 端子GND：電位器的地線連接端子。

2. 設置參數：

• 進入設置菜單，選擇功能碼F0.02，設置主頻率指令為“AI1”輸入（即選擇外部電位器為頻率給定源）。

• 確保電位器的調節範圍與所需的頻率範圍一致。

三、合信 CTF220 變頻器故障代碼與解決方案

在變頻器的使用過程中，故障代碼可以幫助用戶快速診斷問題。以下是合信 CTF220 變頻器常見故障代碼及其含義與解決方案：

1. E01：過載保護故障

• 含義：變頻器輸出電流超過設定的過載保護值，導致設備自動停機。

• 解決方案：檢查電機和負載是否正常，降低負載或增加過載保護值。若經常發生，需檢查電機是否正常，或重新設定合適的運行參數。

2. E02：過熱故障

• 含義：變頻器內部溫度過高，超出了允許的工作範圍。

• 解決方案：檢查散熱係統是否正常運行，清理散熱器和風扇，確保通風良好。可以適當降低設備負載，或者增加空調/散熱設備。

3. E03：輸入電壓故障

• 含義：輸入電壓過低或過高，超過了變頻器的允許範圍。

• 解決方案：檢查電源電壓，確保電壓在變頻器額定範圍內。若電壓異常，應聯係電力公司進行修複。

4. E04：通訊故障

• 含義：變頻器與外部控製係統之間的通訊出現問題。

• 解決方案：檢查通訊線路的接線是否鬆動或斷開，確保通訊協議設置正確。

5. E05：短路故障

• 含義：變頻器的輸出端子與電機之間發生短路。

• 解決方案：檢查變頻器的輸出端子和電機接線，確保沒有短路現象。檢查電機電纜的絕緣是否完好。

四、總結

合信 CTF220 變頻器是一款功能強大的控製設備，操作麵板簡潔易用，能夠滿足各種工業控製需求。在使用過程中，通過合理設置密碼、端子控製以及電位器調速，可以有效地提升設備的性能和穩定性。同時，了解常見故障代碼及其解決方法，有助於在設備出現問題時快速排查和解決問題，確保設備長期穩定運行。
