一、引言

ABB變頻器ACS880在工業控製係統中有著廣泛的應用，其高性能和可靠性備受用戶青睞。然而，在實際應用過程中，變頻器可能會遇到各種故障，其中fault 2330接地故障是一種較為常見的嚴重故障。本文將對ABB變頻器ACS880出現fault 2330接地故障的機理進行深入分析，並提出相應的解決方法。

二、ABB變頻器ACS880接地故障機理分析

1. 接地故障的本質

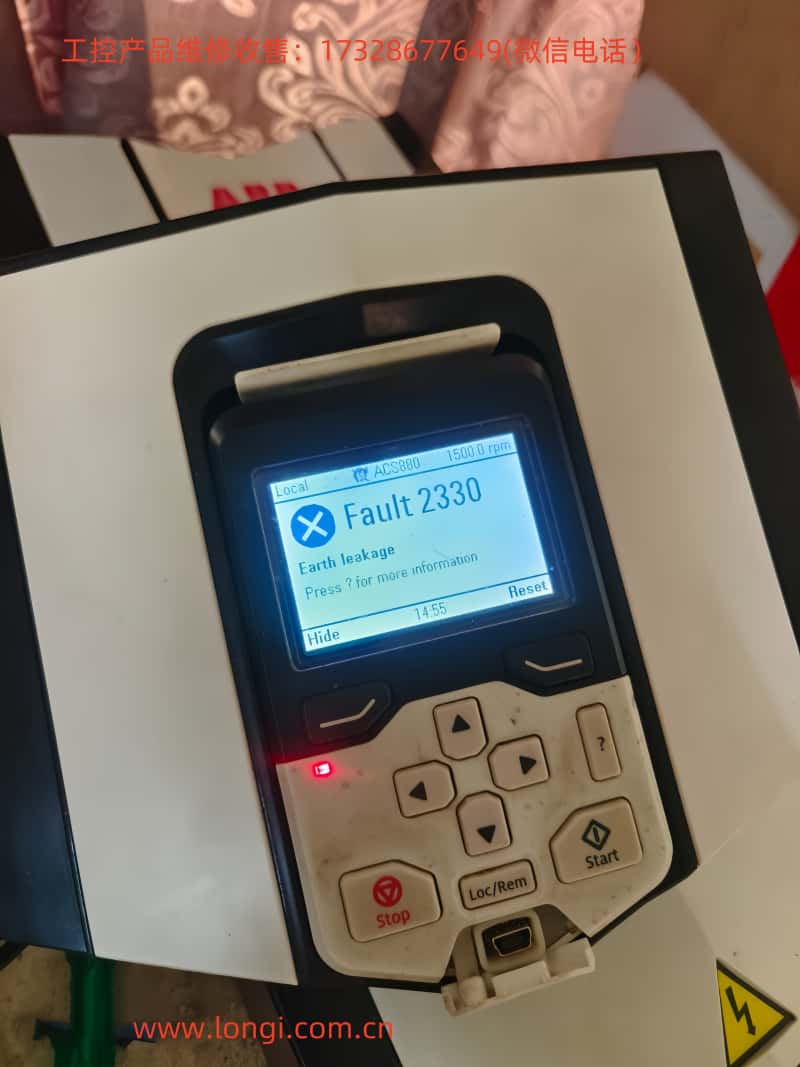

接地故障在ABB變頻器ACS880中表現為fault 2330錯誤代碼，其本質是一種嚴重的過流故障。當變頻器檢測到電機或電機電纜出現接地問題，如三相不平衡時，就會觸發接地故障保護機製。這種故障不僅可能損壞IGBT模塊或驅動電路，還可能對整個電氣係統造成嚴重影響。

2. 接地故障的產生原因

（1）電機或電機電纜損壞：電機繞組或電纜的絕緣層破損，導致電流泄露到地，引發接地故障。
（2）外部因素：如雷擊、過電壓等外部因素也可能導致電機或電纜絕緣擊穿，從而產生接地故障。
（3）硬件故障：如IGBT模塊損壞、驅動電路故障等，也可能導致變頻器誤報接地故障。

3. 接地故障的檢測原理

ABB變頻器ACS880通過監測電機電流的不平衡度來判斷是否發生接地故障。當三相電流的不平衡度超過預設值時，變頻器就會判定為接地故障，並立即停止輸出，以保護電機和變頻器本身。

三、接地故障的一般解決方法

1. 硬件檢查與修複

（1）檢查電機和電纜：首先檢查電機和電纜是否存在絕緣破損、老化或連接鬆動等問題。如有發現，應及時修複或更換。
（2）檢查變頻器硬件：對變頻器內部的IGBT模塊、驅動電路等進行檢查，確認是否存在損壞或異常。如有必要，可聯係專業維修人員進行修複。

2. 參數調整與測試

在確認硬件無問題後，可以嚐試通過調整變頻器的相關參數來解決問題。然而，需要注意的是，參數調整應在專業技術人員的指導下進行，以避免因誤操作導致更大的故障。

四、ACS880變頻器接地故障在硬件正常情況下的屏蔽方法

1. 參數31.20的設置

根據ABB變頻器ACS880的用戶手冊，參數31.20用於選擇當檢測到接地故障時變頻器的反應。將其設置為0可以屏蔽接地故障報警。但需要注意的是，屏蔽接地故障報警僅適用於確認硬件無問題的情況下。如果硬件存在問題而盲目屏蔽報警，可能會導致變頻器或電機進一步損壞。

2. 操作步驟

（1）進入參數設置界麵：通過變頻器的控製麵板或專業的調試軟件進入參數設置界麵。
（2）查找參數31.20：在參數列表中找到參數31.20，並將其值設置為0。
（3）保存設置並重啟變頻器：設置完成後，保存參數設置並重啟變頻器，以使更改生效。

3. 注意事項

（1）確認硬件無問題：在屏蔽接地故障報警之前，務必確認電機、電纜及變頻器硬件均無問題。
（2）監控運行狀態：在屏蔽報警後，應密切監控變頻器的運行狀態，如發現異常應及時處理。
（3）定期維護檢查：定期對變頻器進行維護檢查，及時發現並處理潛在問題，避免故障的發生。

五、結論

ABB變頻器ACS880出現fault 2330接地故障時，首先應進行硬件檢查與修複，確認無問題後再考慮通過參數調整來解決問題。在硬件正常情況下，可以通過設置參數31.20為0來屏蔽接地故障報警。但需要注意的是，屏蔽報警僅適用於確認硬件無問題的情況下，且應密切監控變頻器的運行狀態，以避免因誤操作或忽視潛在問題而導致更大的故障。通過科學合理的故障分析和解決方法，可以有效保障ABB變頻器ACS880的穩定運行和延長使用壽命。
