正川變頻器ZC300係列用戶手冊使用指南

正川變頻器ZC300係列作為一款高性能的變頻調速器，具備高轉矩、高精度、寬調速、低噪音等優越性能，廣泛應用於設備製造和終端客戶的調速、節能、保護和自動控製等領域。為了幫助用戶更好地理解和使用這款變頻器，以下是根據正川變頻器ZC300係列用戶手冊編寫的詳細使用指南。

一、變頻器操作麵板功能介紹及參數設置

1. 操作麵板功能介紹

正川變頻器ZC300係列的操作麵板主要包括顯示屏、功能鍵（MENU、ENT、UP/DOWN箭頭鍵等）和狀態指示燈。通過操作這些鍵，用戶可以訪問和修改變頻器的各項參數，實現精確控製。

2. 參數鎖定與密碼設置

為確保變頻器參數不被隨意更改，正川變頻器提供了參數鎖定功能。具體操作步驟如下：

• 首先，通過操作麵板進入參數設置界麵。

• 找到需要鎖定的參數（如P0.07），並將其值設置為1。

• 按下MENU鍵兩次，退出參數設置界麵，此時參數已被鎖定。

若需要解鎖參數，需同時按住第一功能鍵和紅色停止鍵8秒鍾，屏幕將顯示解鎖成功的提示。

密碼設置通常涉及特定參數的修改，具體方法可能因型號而異，請參考用戶手冊中的詳細說明。

3. 初始化參數

初始化參數是將變頻器恢複到出廠設置的過程，有助於在參數設置混亂時恢複設備正常工作。初始化參數的方法如下：

• 進入參數設置界麵，找到初始化相關的功能碼（如P0.00等）。

• 根據用戶手冊的指引，將功能碼的值設置為相應的初始化選項（如2表示所有用戶參數恢複出廠設定）。

• 確認設置後，退出參數設置界麵，變頻器將自動恢複到出廠設置。

二、端子正反轉控製與外部電位器給定調速

1. 端子正反轉控製

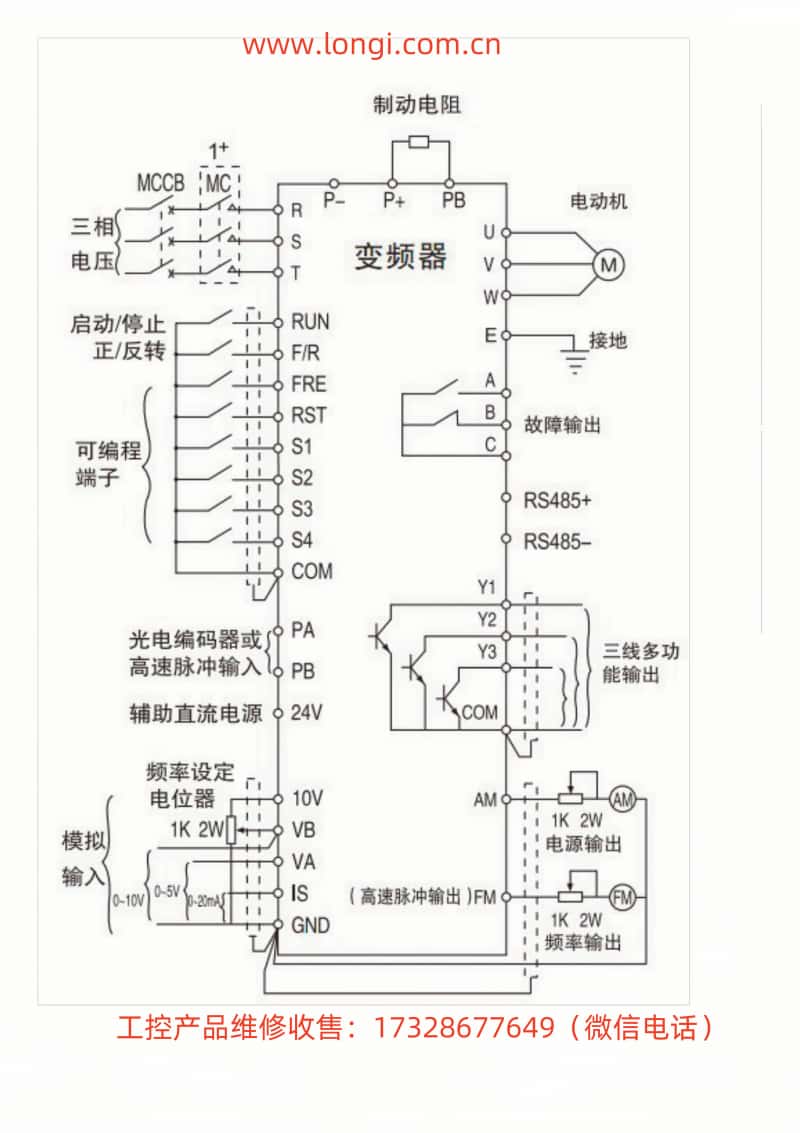

正川變頻器ZC300係列支持通過端子實現電機的正反轉控製。具體接線和設置方法如下：

• 接線：將三相電機的三根線接到變頻器的UVW端子上，同時將控製正反轉的中間繼電器KA1和KA2分別接到變頻器的STF和STR端子上。另外，還需要將SD端子與公共端短接以實現啟動控製。

• 設置：進入參數設置界麵，找到與正反轉控製相關的參數（如運行命令通道選擇等），並將其設置為外部端子控製模式。

2. 外部電位器給定調速

外部電位器可用於調節變頻器的輸出頻率，從而實現對電機轉速的精確控製。具體接線和設置方法如下：

• 接線：將電位器的三個端子分別接到變頻器的10V、V和GND端子上。其中，10V端子為電位器提供正電源，V端子為電位器的輸出端，GND端子為接地端。

• 設置：進入參數設置界麵，找到頻率設定選擇參數，並將其設置為外部端子模式。此時，變頻器的輸出頻率將隨電位器旋轉角度的變化而變化。

三、故障代碼及其處理

正川變頻器ZC300係列具備完善的故障檢測和診斷功能，能夠實時顯示故障代碼並采取相應的保護措施。以下是一些常見的故障代碼及其含義和處理方法：

1. OCF（變頻器過電流故障）

• 含義：電動機銘牌數據輸入不正確或負載過重導致變頻器輸出電流過大。

• 處理方法：檢查設置與電動機控製菜單中的電動機銘牌數據是否輸入正確；檢查變頻器選型與電動機、負載是否匹配；檢查電動機是否堵轉或機械是否卡死。

2. SCF（電動機短路故障）

• 含義：電動機或變頻器到電動機的電纜絕緣問題導致短路。

• 處理方法：檢查變頻器到電動機之間的電纜絕緣；檢查電動機絕緣；如果電纜過長，應使用電動機電抗器或正弦波濾波器降低接地漏電流。

3. OBF（製動過速故障）

• 含義：由於製動過猛或負載慣量太大導致變頻器內部直流母線電壓突然升高。

• 處理方法：增加變頻器的減速時間；激活減速時間自適應功能；增加製動電阻器並根據實際要求計算製動電阻的阻值和功率。

4. OLF（電機過載故障）

• 含義：電動機中的電流過大觸發了變頻器內部的電動機熱保護。

• 處理方法：檢查電動機的負載情況；檢查變頻器的電動機熱保護參數設置；等待電動機冷卻後再啟動。

5. OPF（電動機缺相故障）

• 含義：變頻器沒有連接電動機或電動機功率與變頻器功率不匹配導致檢測不到電動機電流。

• 處理方法：檢查變頻器與電動機的連接情況；關閉變頻器的電動機缺相保護功能（如進行小電動機測試）；檢查電動機額定電壓、額定電流和IR定子壓降補償參數設置是否正確。

此外，還有其他如輸入過電壓故障（OSF）、變頻器通信故障（SLF）、變頻器欠電壓故障（USF）和變頻器輸入缺相故障（PHF）等故障代碼，每種故障都有其特定的含義和處理方法。用戶在使用過程中應密切關注變頻器的運行狀態，及時發現並處理故障。

結語

正川變頻器ZC300係列作為一款高性能的變頻調速器，具備多種實用功能，能夠滿足不同用戶的需求。本文詳細介紹了該變頻器的操作麵板功能、參數設置方法、端子正反轉控製和外部電位器給定調速的接線與設置方法以及常見故障代碼的含義和處理方法。希望這份使用指南能夠幫助用戶更好地理解和使用正川變頻器ZC300係列。
