耐馳激光導熱儀 LFA 467 係列氙氣閃光燈不亮故障含義和維修方法

一、故障現象概述

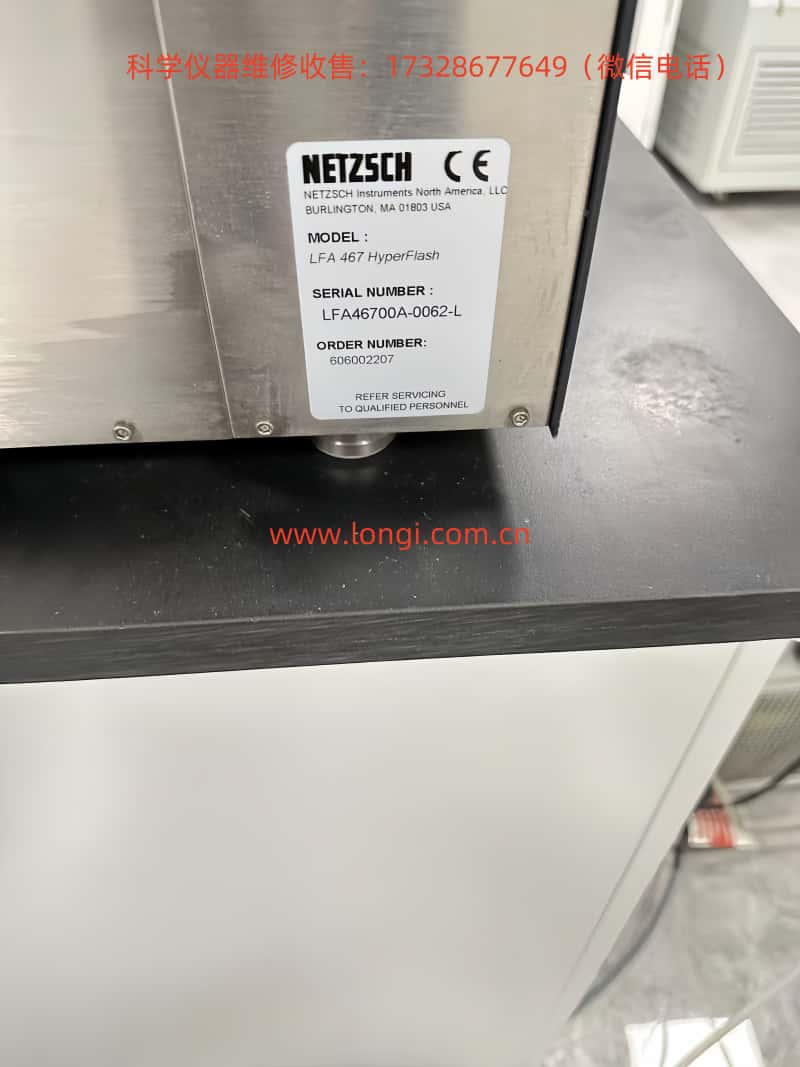

耐馳 (NETZSCH) 激光導熱儀 LFA 467 係列是一款先進的熱物性分析儀器，用於測量材料的熱擴散率和導熱係數。氙氣閃光燈是其核心組件之一，負責為樣品提供瞬間高能熱脈衝，從而實現精確的測量。

在儀器使用過程中，若氙氣閃光燈出現不亮的故障，將直接導致無法產生所需的脈衝能量，進而影響測量結果。用戶需要快速識別並排查故障原因，以恢複儀器的正常運行。

本文將從故障含義、可能原因、具體排查方法和維修步驟四個方麵，詳細解析 LFA 467 氙氣閃光燈不亮的維修方法。

二、故障含義與可能原因

氙氣閃光燈不亮的現象表明儀器未能完成觸發和點亮氙燈的關鍵過程。這種現象可能源於以下幾個方麵：

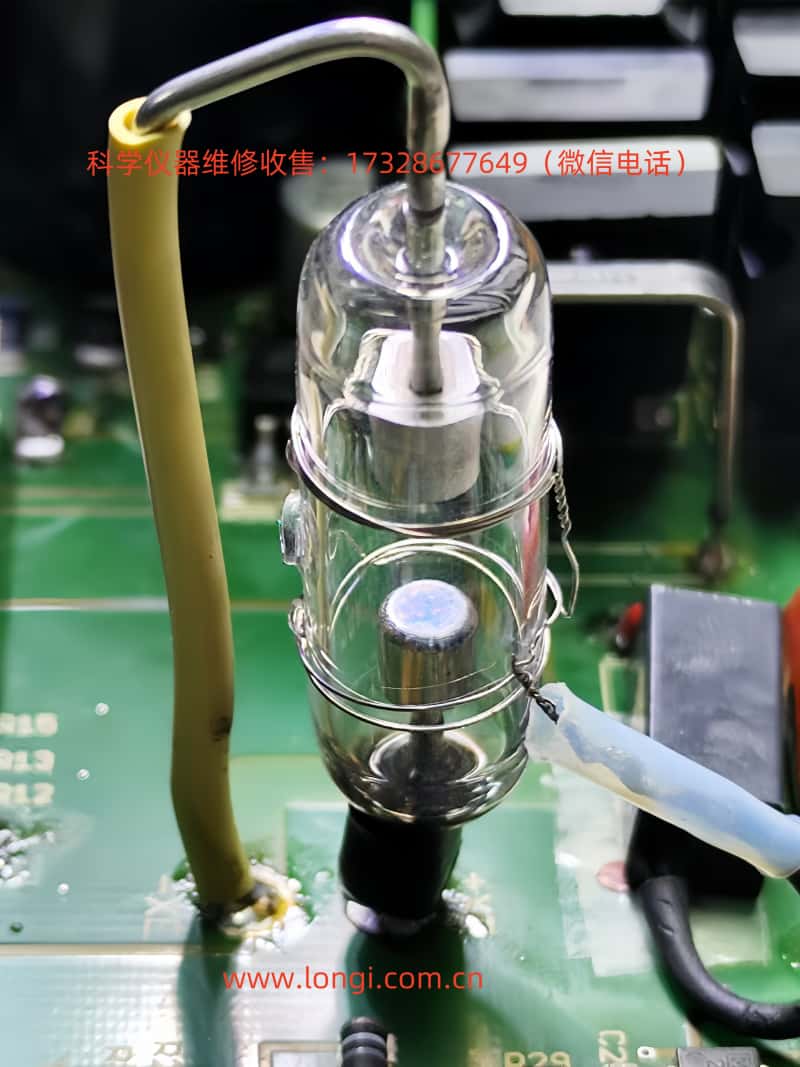

1. 燈泡老化或損壞：氙氣燈是一種高壓氣體放電光源，內部的氙氣通過高壓觸發電極擊穿產生放電。當燈泡內部氣體泄漏或電極老化時，燈泡無法正常導通並點亮。

2. 觸發電路故障：氙氣燈需要通過脈衝變壓器提供幾千到上萬伏的觸發高壓。如果脈衝變壓器、觸發電路的可控矽或驅動信號出現問題，可能導致觸發失敗。

3. 供電電路異常：氙氣燈正負極需要一個穩定的直流高壓（通常為 300VDC）。如果整流橋、儲能電解電容、IGBT（絕緣柵雙極型晶體管）等組件出現故障，可能導致燈泡未能獲得足夠的供電。

4. PWM 控製信號異常：PWM（脈寬調製）信號用於調節供電電壓並保護燈泡。若驅動電路中的光耦、控製芯片（如 74HC14D）或其他元件損壞，可能導致燈泡供電過高或不足。

5. 散熱管理不足：若關鍵組件（如 IGBT）因散熱不足而燒毀，也會導致燈泡無法點亮。

三、具體排查方法

針對上述可能原因，可采用以下步驟逐一排查故障來源。

1. 測試氙氣燈泡狀態

• 方法：使用萬用表測量氙氣燈的主電極阻值，若阻值接近短路或開路，則說明燈泡已損壞。

• 替代測試：在外部電路中為燈泡提供約 300VDC 的電壓，同時利用一個高壓觸發器（輸出 5kV-10kV）連接觸發電極。若燈泡能點亮，則說明燈泡完好；否則應更換燈泡。

2. 檢查觸發電路

• 脈衝變壓器：使用萬用表測量脈衝變壓器的初級和次級電阻，確保初級電阻（約 0.23 歐）和次級電阻（約 230 歐）符合設計值。若阻值異常或開路，應更換變壓器。

• 可控矽：測量可控矽（如 TYN612MFP）的 A-K 和 G-K 阻值，確認是否存在漏電或短路。若異常，需更換可控矽。

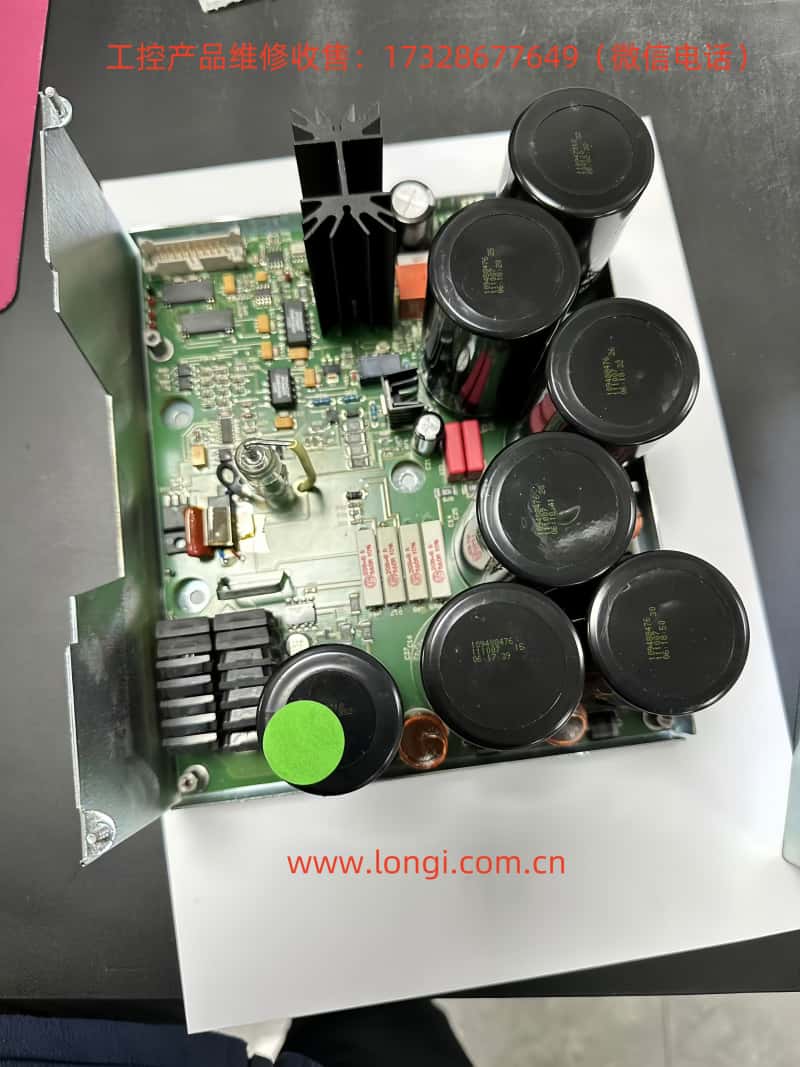

3. 檢查供電電路

• 電解電容：使用電容表測試電解電容組的容量，若容量明顯下降或漏電，應更換電容。

• 整流電路：檢查整流橋和相關二極管是否完好，必要時用萬用表檢測其正反向電阻，確認整流功能正常。

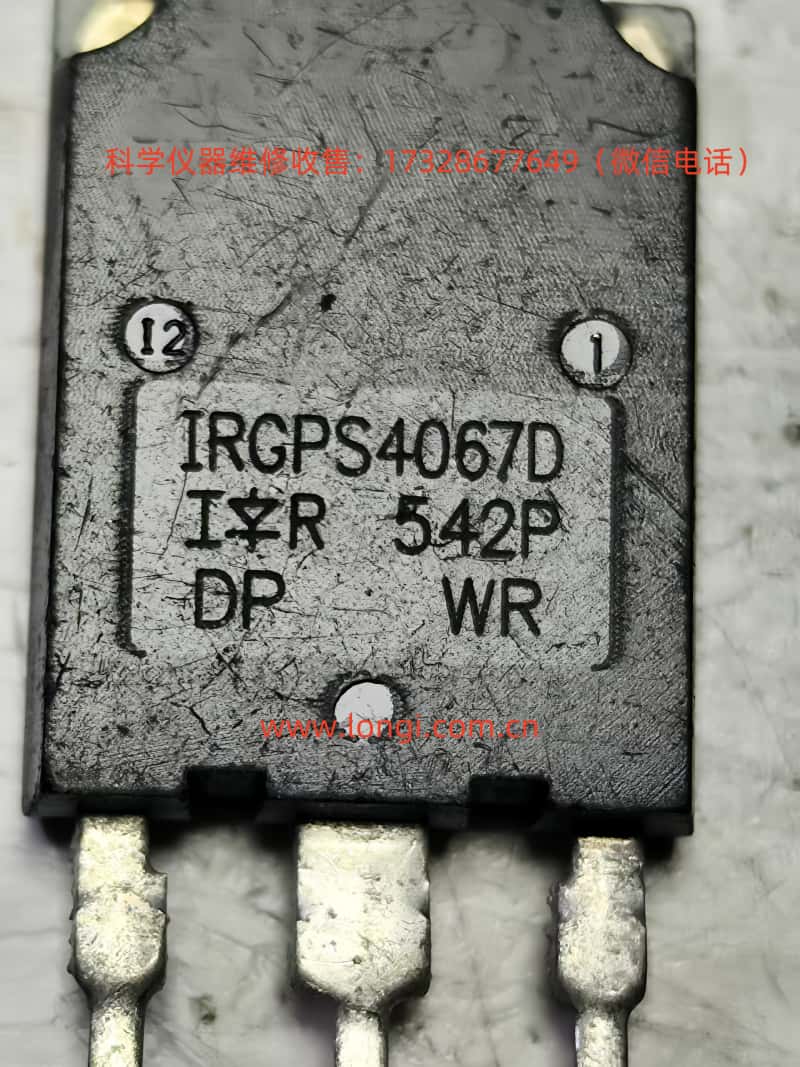

• IGBT 狀態：如果 IGBT（如 IRGPS4067D）損壞，可能會導致燈泡供電中斷。用萬用表測量其 C-E（集電極-發射極）阻值，確認其是否正常。燒毀的 IGBT 應立即更換。

4. 檢查驅動與控製電路

• PWM 信號：使用示波器檢測光耦（如 AQY210LSX）和控製芯片（如 74HC14D）的信號波形，確認 PWM 占空比和頻率是否符合設計要求。

• 光耦測試：光耦的輸入端與輸出端是否正常導通，可用萬用表或簡單測試電路進行驗證。

5. 檢查散熱情況

• 確保 IGBT 和可控矽的散熱片接觸良好，導熱膏均勻塗布。

• 清理散熱片周圍的灰塵，並確保冷卻風扇正常運轉。

四、維修方法與實踐步驟

步驟 1：更換損壞器件

根據排查結果，逐步更換已確認損壞的元件，如氙氣燈、脈衝變壓器、可控矽、IGBT、電解電容等。

步驟 2：加強電路保護

1. 加入 RC 吸收電路：在 IGBT 和可控矽兩端並聯 RC 吸收網絡（如 10 歐 + 0.1µF），吸收高壓尖峰，保護關鍵器件。

2. 加入 TVS 二極管：在高壓整流電路中加入 TVS 二極管，防止瞬態高壓損壞電路。

步驟 3：優化 PWM 驅動電路

• 檢查並優化 PWM 信號的占空比範圍，避免輸出電壓過高或過低。

• 確保控製信號的穩定性，避免因幹擾造成誤觸發。

步驟 4：測試與調試

• 更換元件後，逐步通電測試，首先確認供電電路是否正常工作。

• 測試觸發電路功能，確保脈衝變壓器能夠輸出正常高壓。

• 最後，連接氙氣燈並點亮，觀察燈泡是否穩定發光。

五、總結與建議

耐馳 LFA 467 激光導熱儀的氙氣閃光燈是儀器的關鍵部件，其不亮故障通常涉及多個電路模塊。通過係統性的排查和維修，可快速恢複儀器的正常運行。

為避免類似問題再次發生，建議用戶定期維護電路板，尤其是清潔散熱片、檢測關鍵元件，並確保使用環境無過高的電壓或電流衝擊。

科學的維修思路和細致的操作方法，將有助於延長儀器的使用壽命，並確保實驗結果的準確性。
