一、MM440係列變頻器操作麵板功能介紹
1.1 操作麵板概述
西門子MM440係列變頻器配備了操作麵板，包括狀態顯示屏（SDP）、基本操作麵板（BOP）和高級操作麵板（AOP）。這些麵板提供了用戶與變頻器交互的直觀界麵，用於監控、設置和控製變頻器的運行。
1.2 設置密碼和參數層次
為了防止未經授權的更改，MM440變頻器支持參數鎖定和密碼保護。要設置密碼和參數層次，可以按照以下步驟操作：
進入參數設置模式：使用BOP或AOP，按下“P”鍵進入參數設置模式。
選擇密碼參數：找到並設置參數P0012（用戶定義的參數解鎖）為你想要的密碼。
鎖定參數：設置參數P0011（鎖定用戶定義的參數）為1，以啟用密碼保護。
1.3 恢複出廠值設置
若需將變頻器參數恢複到出廠設置，可按照以下步驟操作：
進入參數設置模式。
設置P0010=30：選擇恢複出廠設置功能。
設置P0970=1：確認執行恢複出廠設置。
1.4 BICO功能使用
BICO（二進製互聯連接）功能允許用戶通過編程實現變頻器內部信號和輸入輸出之間的互聯。要使用BICO功能，需按照以下步驟操作：
進入參數設置模式。
設置相關BICO參數：例如，P0701至P0708用於配置數字輸入的功能，P0731至P0733用於配置數字輸出的功能。
編程互聯邏輯：根據應用需求，使用BICO控製字和狀態字來編程所需的互聯邏輯。

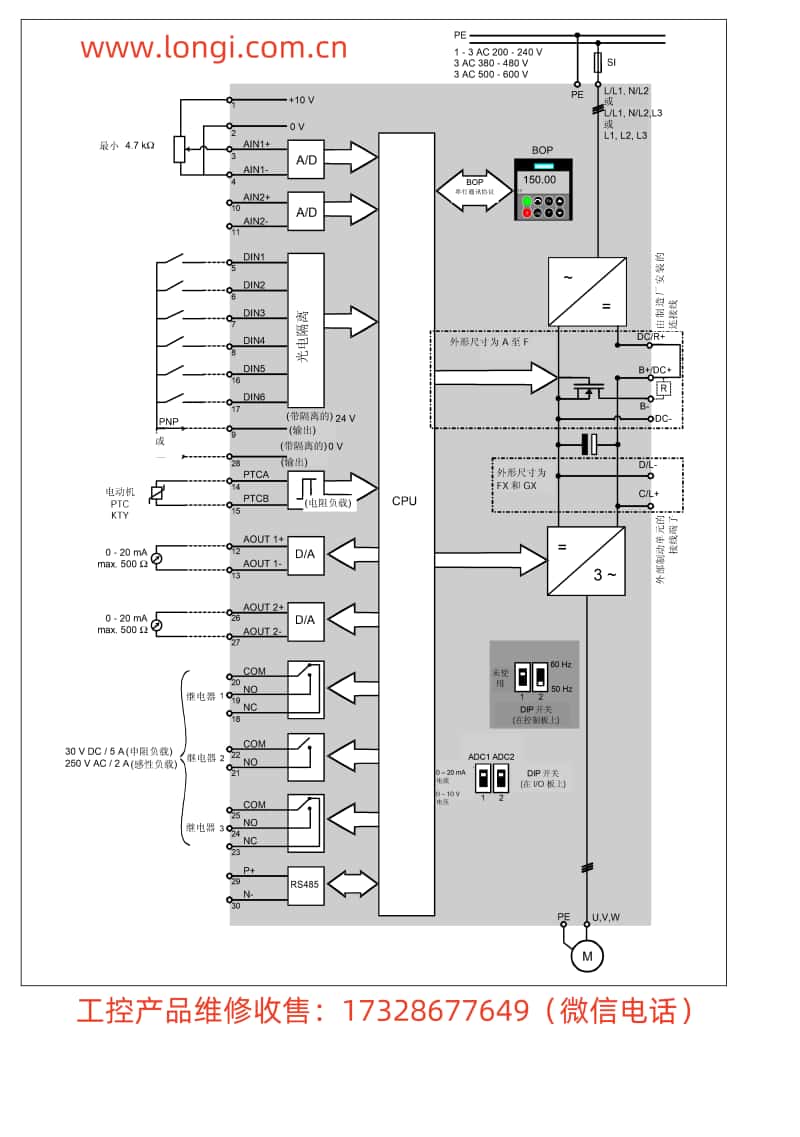

二、端子控製和外部電位器調速
2.1 端子控製
MM440變頻器支持通過端子進行速度控製。要實現端子控製，需按照以下步驟設置參數和接線：
設置命令源：將參數P0700設置為2，選擇端子控製模式。
配置數字輸入：根據需求配置P0701至P0708參數，以指定各數字輸入的功能（如啟動、停止、方向控製等）。
接線：將外部控製信號（如啟動、停止按鈕）連接到相應的數字輸入端子上。
2.2 外部電位器調速
外部電位器可用於調節變頻器的輸出頻率，實現調速功能。設置步驟如下：
設置頻率設定源：將參數P1000設置為2，選擇模擬輸入作為頻率設定源。
配置模擬輸入：確保模擬輸入AIN1或AIN2已正確配置為接收0-10V或0-20mA的調速信號。
接線：將外部電位器的輸出連接到變頻器的AIN1或AIN2端子上，並確保電位器的供電正確。

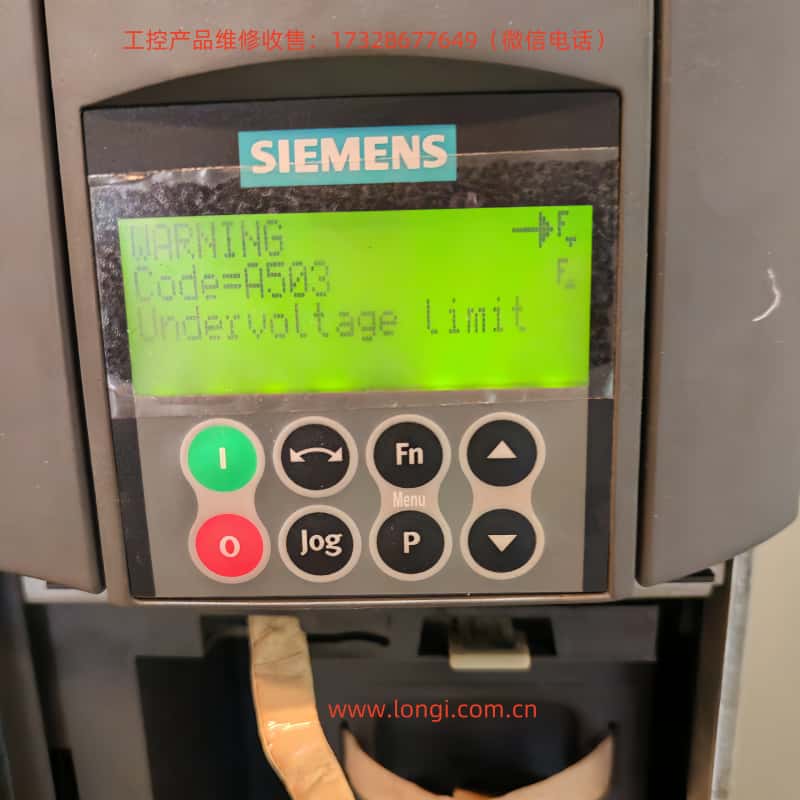

三、A503警告含義與解決方法
3.1 A503警告含義
A503警告表示變頻器檢測到欠壓限幅，即直流回路電壓低於允許的最小值。這可能是由於電源電壓不穩定、輸入電源故障或變頻器內部故障引起的。
3.2 解決方法
檢查電源電壓：確保輸入電源電壓在允許範圍內，並保持穩定。
調整參數：
檢查變頻器內部：如果問題持續存在，可能需要檢查變頻器內部的直流回路和電容是否正常。
3.3 故障代碼及含義
MM440變頻器具有多種故障代碼，用於指示不同的故障情況。以下是一些常見的故障代碼及其含義：
F0001：過流，通常由於電機或電纜短路、電機功率不匹配等原因引起。
F0002：過電壓，可能由於電源電壓過高或製動過程中產生的再生能量過大引起。
F0003：欠電壓，表示輸入電源電壓低於允許範圍。
F0004：變頻器過熱，通常由於冷卻不良或環境溫度過高引起。
F0011：電機過熱，可能由於電機過載或冷卻不良引起。
3.4 故障解決方法
解決變頻器故障的方法通常包括檢查電源電壓、電機和電纜連接、冷卻係統以及變頻器內部元件等。具體步驟應根據故障代碼的指示進行。
四、總結
本文詳細介紹了西門子MM440係列變頻器的操作麵板功能、端子控製和外部電位器調速的設置方法，以及A503警告的含義和解決方法。同時，還概述了變頻器常見的故障代碼及其含義和解決方法。通過本文的指導，用戶能夠更好地理解和使用MM440係列變頻器，確保設備的穩定運行。
