安川變頻器V1000係列用戶手冊操作指南

安川變頻器V1000係列作為一款高性能的矢量控製變頻器，廣泛應用於各類工業傳動係統中。本文將詳細介紹該變頻器的操作麵板功能、基本設置方法、常用功能應用以及故障代碼解析，幫助用戶更好地理解和使用這款設備。

一、操作麵板功能介紹及基本設置

1. 操作麵板功能介紹

安川變頻器V1000係列的操作麵板集成了豐富的顯示和控製功能，主要包括LED操作器、LO/RE指示燈、RUN指示燈等。用戶可以通過操作麵板進行參數設置、模式切換、運行監控等操作。

2. 如何設置和消除密碼

為了保護變頻器參數不被隨意修改，用戶可以設置密碼。具體步驟如下：

• 設置密碼：在參數設定模式下，找到A1-04（密碼設定），輸入想要設置的密碼值，然後按ENTER鍵確認。接著在A1-05（密碼）中輸入相同的密碼值進行確認。

• 消除密碼：若要消除已設置的密碼，隻需將A1-04和A1-05中的密碼值均設為0即可。

3. 參數初始化

當需要恢複變頻器到出廠默認設置時，可以進行參數初始化。具體步驟如下：

• 在參數設定模式下，將A1-03設置為2220（2線製順控初始化）或3330（3線製順控初始化），然後按ENTER鍵確認。此時，變頻器將恢複到出廠默認設置。

4. 使用DWELL功能

DWELL功能可以在電機起動或停止時暫時保持輸出頻率，防止電機失速。具體設置步驟如下：

• 在參數設定模式下，找到b6-01和b6-02，分別設置起動時的DWELL頻率和時間。例如，將b6-01設為5Hz，b6-02設為2s，則電機在起動時將保持5Hz輸出2秒鍾。

5. 使用速度搜索功能

速度搜索功能可以在電機失速或重新起動時自動搜索並設定合適的輸出頻率。具體使用方法如下：

• 在參數設定模式下，將b3-05設置為速度搜索等待時間（如1s）。然後，在需要時通過外部信號觸發速度搜索功能，變頻器將自動搜索並設定合適的輸出頻率。

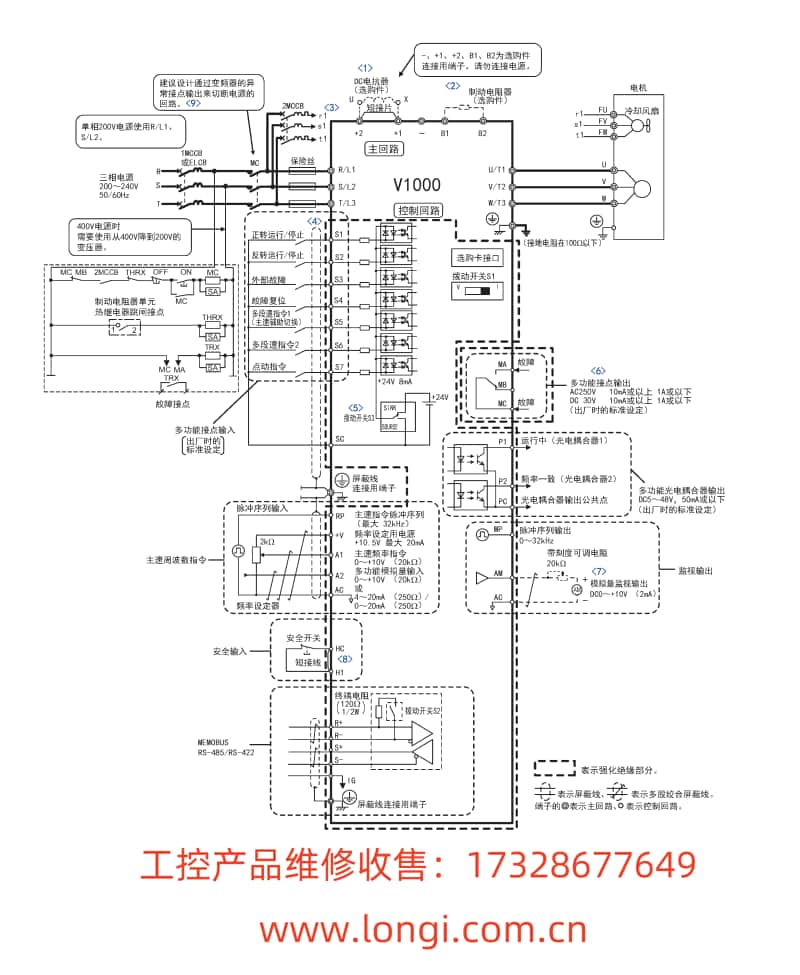

二、端子功能及接線設置

1. 正反轉啟停功能實現

要實現電機的正反轉啟停功能，需要正確接線並設置相關參數。具體步驟如下：

• 接線：將正轉啟動信號接入S1端子，反轉啟動信號接入S2端子，停止信號接入S3端子。

• 參數設置：在參數設定模式下，將b1-02設置為1（LOCAL/REMOTE選擇），並將H1-01和H1-02分別設置為正轉和反轉指令的輸入端子（如S1和S2）。同時，將H1-03設置為停止指令的輸入端子（如S3）。

2. 外部電位器調速功能實現

外部電位器調速功能允許用戶通過調節外部電位器的阻值來改變變頻器的輸出頻率。具體實現方法如下：

• 接線：將外部電位器的輸出信號接入變頻器的A1端子（多功能模擬量輸入端子）。

• 參數設置：在參數設定模式下，將b1-01設置為1（控製回路端子頻率指令），並將H3-01設置為0（0～10V輸入）。同時，根據實際需要調整H3-04（輸入增益）和H3-05（輸入偏置）的值。

三、故障代碼解析

安川變頻器V1000係列具有完善的故障診斷功能，當變頻器出現故障時，會在操作麵板上顯示相應的故障代碼。以下是一些常見的故障代碼及其含義和解決方法：

• CPF02：A/D轉換器故障。可能原因包括控製回路損壞、控製回路端子短路等。解決方法包括檢查控製回路連接、更換變頻器等。

• CPF06：EEPROM數據異常。可能原因包括控製回路損壞、初始化過程中電源被切斷等。解決方法包括重新執行初始化操作、更換變頻器等。

• Uv1：主回路欠電壓。可能原因包括電源電壓過低、電源缺相等。解決方法包括檢查電源電壓、檢查電源接線等。

• oH1：散熱片過熱。可能原因包括環境溫度過高、負載過大等。解決方法包括改善散熱條件、降低負載等。

當變頻器出現故障時，用戶應根據操作麵板上顯示的故障代碼，結合上述分析方法和解決方法進行排查和處理。如果無法解決問題，應及時聯係專業技術人員進行維修。

四、總結

安川變頻器V1000係列作為一款高性能的矢量控製變頻器，具有豐富的功能和靈活的設置選項。通過本文的介紹，用戶可以更好地理解和使用這款設備，實現電機的精準控製和高效運行。同時，用戶還應注意定期檢查和維護變頻器，確保其長期穩定運行。
