一、操作麵板功能介紹

1.1 操作麵板概述

KC500係列高性能矢量型變頻器的操作麵板是進行變頻器參數設置、狀態監控和運行控製的主要工具。麵板上包含LED顯示屏、功能指示燈以及多個按鍵，用於執行各種操作。

1.2 恢複出廠值設置

要恢複變頻器的出廠值設置，可以按照以下步驟操作：

1. 進入參數設置模式：按下“PRG”鍵進入參數設置模式。

2. 選擇PP組參數：通過“▲”和“▼”鍵選擇PP組參數。

3. 選擇PP-01參數：在PP組中選擇PP-01參數。

4. 設置參數值：將PP-01參數值設置為“1”，按下“ENT”鍵確認。

5. 保存並退出：再次按下“PRG”鍵退出參數設置模式，變頻器將自動重啟並恢複出廠設置。

1.3 加密和清除密碼

加密：

1. 進入參數設置模式：按下“PRG”鍵進入參數設置模式。

2. 選擇PP組參數：通過“▲”和“▼”鍵選擇PP組參數。

3. 設置PP-00參數：將PP-00參數值設置為非零值，即為密碼。

4. 保存設置：按下“ENT”鍵確認設置。

清除密碼：

1. 進入參數設置模式：按下“PRG”鍵進入參數設置模式。

2. 選擇PP組參數：通過“▲”和“▼”鍵選擇PP組參數。

3. 清除密碼：將PP-00參數值設置為“0”。

4. 保存設置：按下“ENT”鍵確認設置。

1.4 點動啟動和調速

點動啟動：

1. 進入參數設置模式：按下“PRG”鍵進入參數設置模式。

2. 設置P7-01參數：將P7-01參數值設置為“3”或“4”，選擇正轉點動或反轉點動。

3. 執行點動操作：按下“JOG”鍵，變頻器將按點動頻率啟動運行，鬆開“JOG”鍵後變頻器減速停機。

調速：
在點動啟動模式下，通過調節外部電位器或模擬量輸入信號，可以改變點動運行頻率，實現調速功能。

二、外部端子控製

2.1 外部端子正反轉控製

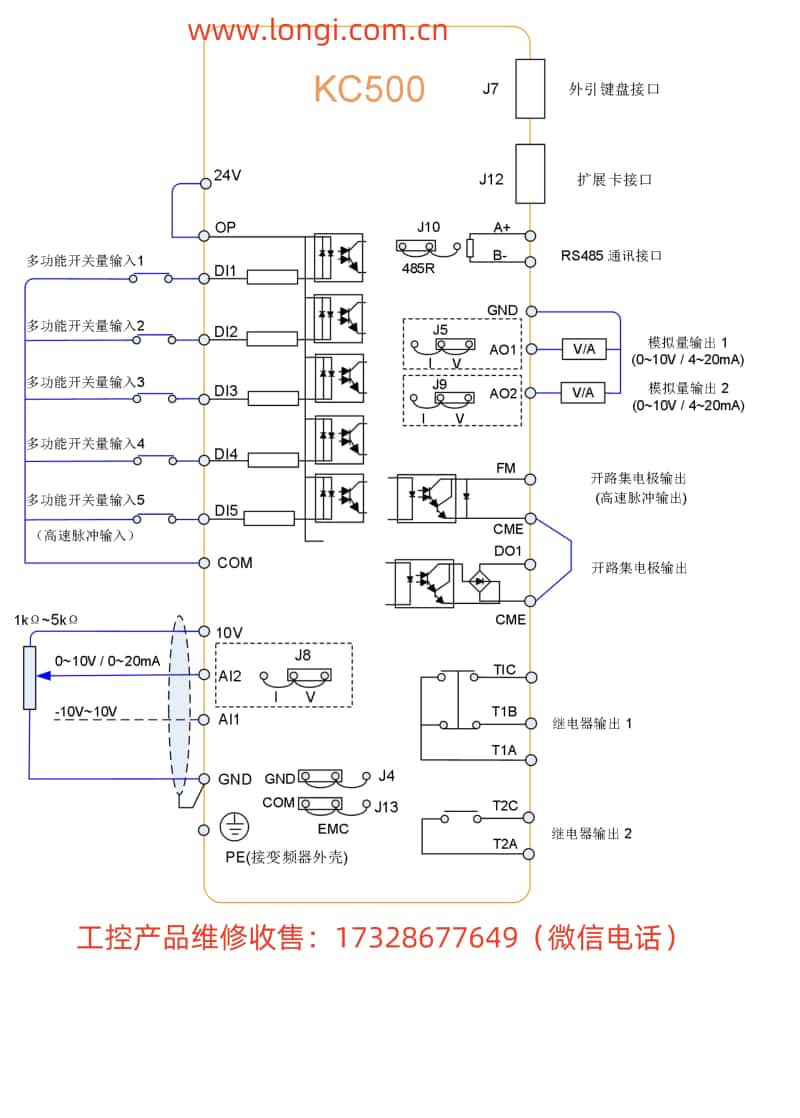

要實現外部端子正反轉控製，需要按照以下步驟進行接線和參數設置：

接線：

1. 正轉控製：將外部控製信號接入DI1端子。

2. 反轉控製：將外部控製信號接入DI2端子。

參數設置：

1. 進入參數設置模式：按下“PRG”鍵進入參數設置模式。

2. 設置P4-00參數：將P4-00參數值設置為“1”，選擇DI1端子為正轉運行功能。

3. 設置P4-01參數：將P4-01參數值設置為“2”，選擇DI2端子為反轉運行功能。

4. 保存設置：按下“ENT”鍵確認設置。

2.2 外部電位器調速

要實現外部電位器調速，需要按照以下步驟進行接線和參數設置：

接線：

1. 電位器接線：將外部電位器的三個端子分別接入AI1端子的“+10V”、“GND”和“AI1”信號輸入端。

參數設置：

1. 進入參數設置模式：按下“PRG”鍵進入參數設置模式。

2. 設置P0-03參數：將P0-03參數值設置為“2”，選擇AI1作為主頻率源。

3. 設置AI1輸入曲線：根據需要設置P4-13至P4-16參數，定義AI1輸入電壓與設定頻率的對應關係。

4. 保存設置：按下“ENT”鍵確認設置。

三、故障代碼與解決方法

KC500係列變頻器提供豐富的故障代碼，用於指示變頻器的各種故障狀態。以下是一些常見的故障代碼及其含義和解決方法：

3.1 Err11（電機過載）

含義：電機電流超過額定值一定時間。
解決方法：

1. 檢查電機是否堵轉或負載過大。

2. 調整電機過載保護參數P9-00至P9-02。

3. 檢查電機和變頻器是否匹配。

3.2 Err12（輸入缺相）

含義：輸入電源缺相。
解決方法：

1. 檢查輸入電源是否正常。

2. 檢查電源接線是否牢固可靠。

3.3 Err13（輸出缺相）

含義：輸出端缺相。
解決方法：

1. 檢查電機接線是否正常。

2. 檢查輸出端接觸器或繼電器是否正常。

3.4 Err15（外部故障）

含義：外部故障輸入端子有效。
解決方法：

1. 檢查外部故障輸入端子接線是否正常。

2. 清除外部故障信號。

3.5 Err20（編碼器故障）

含義：編碼器信號異常。
解決方法：

1. 檢查編碼器接線是否正常。

2. 更換編碼器或檢查編碼器與電機軸的連接是否牢固。

通過以上操作指南，用戶可以方便地了解KC500係列變頻器的操作麵板功能、外部端子控製方法以及故障代碼的處理方法，從而實現對變頻器的有效控製和維護。
