雷諾爾變頻器NL100係列手冊操作指南
雷諾爾變頻器NL100係列是一款功能強大、操作簡便的變頻調速器，廣泛應用於各種工業領域。本文將詳細介紹其操作麵板功能、轉速追蹤功能設置、參數初始化、密碼設置與消除、端子正反轉控製、外部電位器調速以及故障代碼的含義和解決方法。
一、操作麵板功能介紹
操作麵板是雷諾爾變頻器NL100係列的核心控製部件，提供了直觀的操作界麵和豐富的信息顯示功能。麵板上主要包括單位與狀態指示燈、數碼顯示區和按鍵操作區三部分。
單位與狀態指示燈：用於顯示當前變頻器的運行狀態，如運行狀態指示燈（RUN）、反轉指示燈（F/R）、運行命令給定指示燈（LO/RE）和報警指示燈（ALM）等。
數碼顯示區：采用5位LED數碼管，用於顯示設定頻率、輸出頻率、母線電壓、輸出電流等各種監視數據以及報警代碼。
按鍵操作區：包括編程/退出鍵、多功能鍵、運行鍵、確認鍵、移位鍵、停止/複位鍵和遞增/遞減鍵等，用於參數設置、運行控製、故障複位等操作。
二、轉速追蹤功能設置與參數初始化
轉速追蹤功能設置：
轉速追蹤功能允許變頻器在停機後重新啟動時，從設定的頻率開始運行，而不是從0Hz開始。相關參數設置如下：
F02.20 轉速追蹤方式：設置轉速追蹤的起始點，可選值包括從停機頻率開始、從工頻開始和從最大頻率開始。
F02.21 轉速追蹤快慢：設置轉速追蹤的速度，值越大追蹤速度越快。
F02.22 轉速追蹤KP和F02.23 轉速追蹤KI：分別設置轉速追蹤的比例增益和積分增益，用於調整追蹤的準確性和穩定性。
參數初始化：
參數初始化可以將變頻器的所有參數恢複到出廠設置。具體操作步驟如下：
按下編程/退出鍵進入參數設置模式。
使用移位鍵和遞增/遞減鍵選擇到功能碼F05.01。
按下確認鍵進入參數修改模式。
使用移位鍵和遞增/遞減鍵將參數值設置為“01”。
按下確認鍵保存設置並退出參數修改模式。
變頻器將自動進行參數初始化並重啟。
三、密碼設置與消除、端子正反轉控製與外部電位器調速
密碼設置與消除：
密碼保護功能可以防止未經授權的參數修改。設置密碼的步驟如下：
進入參數設置模式並選擇到功能碼F05.03。
進入參數修改模式並設置所需的密碼值（0~65535）。
保存設置並退出參數修改模式。密碼將在1分鍾後生效。
要消除密碼保護，隻需將F05.03的參數值設置為0即可。
端子正反轉控製與外部電位器調速：
要實現端子正反轉控製和外部電位器調速，需要設置以下參數並正確接線：
F00.01 命令源選擇：設置為“1”，選擇端子命令通道。
F06.00~F06.03 DI端子功能選擇：將DI1設置為正轉運行（FWD），DI2設置為反轉運行（REV）。
F00.02 主頻率源X選擇：設置為“4”，選擇麵板電位器AI0作為主頻率源。如果使用外部電位器，則需將其接入AI1或AI2端子，並將F00.02設置為相應的值。

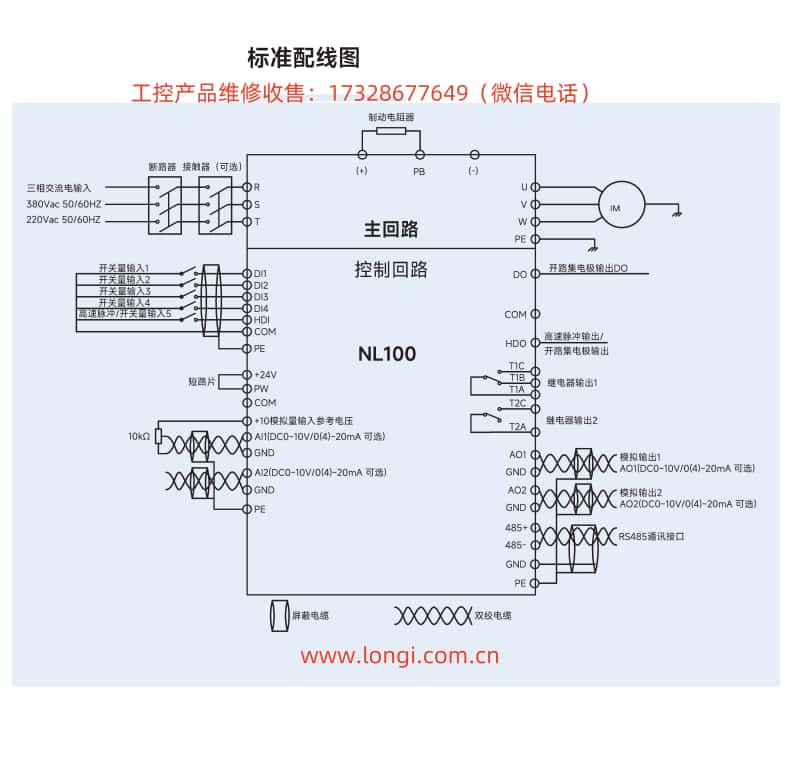

接線：將正轉按鈕接入DI1和COM端子，反轉按鈕接入DI2和COM端子。外部電位器的三個端子分別接入AI端子（如AI1）、GND端子和+10V端子（如果電位器需要+10V供電）。
正反轉死區時間設置：
正反轉死區時間用於防止在正反轉切換過程中因頻繁動作而損壞變頻器或電機。相關參數為F02.11，設置範圍為0.0s~3000.0s。根據實際應用需求調整該參數值即可。
四、故障代碼含義分析與解決方法
雷諾爾變頻器NL100係列具有完善的故障保護功能，當發生故障時，變頻器會顯示相應的故障代碼。以下是一些常見故障代碼的含義及解決方法：
E.oC1 加速運行過電流：可能原因包括加速太快、電網電壓偏低或變頻器功率偏小。解決方法包括增大加速時間、檢查輸入電源或選用功率更大的變頻器。
E.oU1 加速運行過電壓：可能原因包括輸入電壓異常或瞬間停電後對旋轉中的電機實施再啟動。解決方法包括檢查輸入電源或避免停機再啟動。
E.oL1 電機過載：可能原因包括電網電壓過低、電機額定電流設置不正確或電機堵轉等。解決方法包括檢查電網電壓、重新設置電機額定電流或檢查負載情況。
E.oH1 整流模塊過熱：可能原因包括變頻器瞬間過流、輸出三相有相間或接地短路等。解決方法包括參見過流對策、重新配線或疏通風道等。
當變頻器出現故障時，首先應根據顯示的故障代碼查找可能的故障原因，並按照相應的解決方法進行處理。如果無法解決問題，請聯係雷諾爾售後服務部門尋求專業幫助。
通過本文的介紹，相信您對雷諾爾變頻器NL100係列的操作指南有了更深入的了解。在實際應用中，請務必按照手冊中的指導進行操作，以確保變頻器的正常運行和長期穩定性。
