一、操作麵板功能介紹及密碼、功能碼設置
吉泰科主軸驅動器GS100M的操作麵板是用戶與驅動器交互的主要界麵。操作麵板上包含五個按鍵：SET（確認鍵）、MODE（返回鍵）、▲（增加鍵）、▼（減小鍵）和◀◀（移位鍵）。通過這些按鍵，用戶可以實現對驅動器功能的設置和參數的調整。
密碼功能設置和消除
為了保護驅動器免受未經授權的修改，GS100M提供了密碼保護功能。用戶可以通過設置功能碼A0-00來設定密碼。若需消除密碼，將A0-00的值恢複為默認值0000即可。
功能碼顯示和保護設置
功能碼A0-01用於控製功能碼的顯示範圍。用戶可以通過設置此功能碼，選擇顯示所有功能碼、僅顯示部分功能碼或僅顯示與出廠值不同的功能碼。此外，功能碼A0-02提供了功能碼保護功能，當設置為1時，隻有A0-00和本功能碼允許修改，其他功能碼將被鎖定，防止誤操作。
功能碼初始化和備份設置
當需要恢複驅動器到出廠設置時，可以通過設置功能碼A0-03來實現。選擇不同的值，可以清除故障記錄、恢複所有參數到出廠值（含或不含電機參數）或將當前參數備份到功能碼。備份參數可以通過設置功能碼A0-04來完成，以便在需要時快速恢複。
二、控製同步電機參數設置
為了控製同步電機，用戶需要正確設置一係列參數。首先，通過功能碼d0-00選擇電機類型為同步電機。然後，設置同步電機的額定功率（d0-01）、額定電壓（d0-02）和額定電流（d0-03）等基本參數。接下來，需要配置同步電機的定子電阻（d0-15）、直軸電感（d0-16）、交軸電感（d0-17）和反電勢常數（d0-18）等電氣參數。此外，還需設置同步電機的辨識電流（d0-19）和初始角度（d0-20）。在參數設置完成後，通過執行電機參數辨識（d0-22）來確保參數的準確性。
三、脈衝輸入+方向輸入給定頻率及外部端子啟動設置
若要使用脈衝輸入+方向輸入的方式來給定頻率，並通過外部端子啟動驅動器，需要正確接線和設置相關參數。

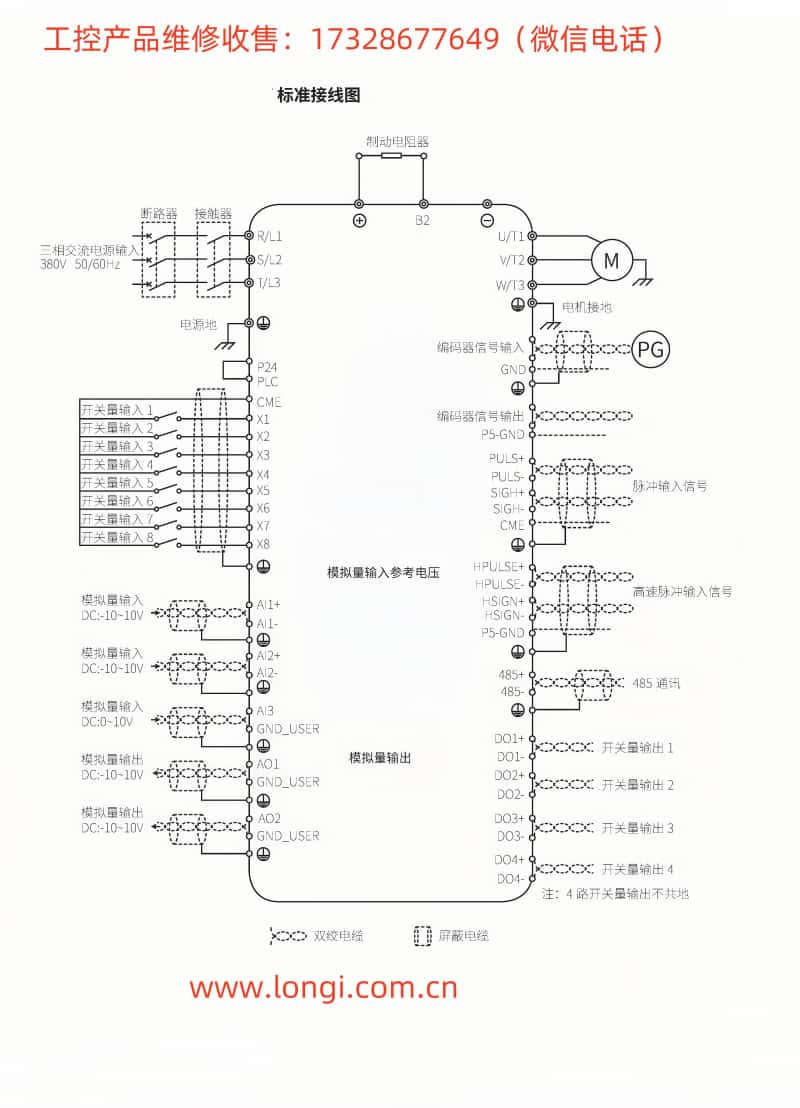

接線說明
脈衝輸入（PULS+和PULS-）：將脈衝信號的正負極分別接到驅動器的PULS+和PULS-端子上。
方向輸入（SIGN+和SIGN-）：將方向信號的正負極分別接到驅動器的SIGN+和SIGN-端子上。
外部啟動端子：根據具體需求，將外部啟動信號接到相應的多功能輸入端子上，如X1、X2等。
參數設置
功能碼C0-22：設置為2，選擇脈衝列位置控製脈衝輸入模式。
功能碼b0-01：設置為5或11，根據脈衝輸入通道選擇頻率給定方式。
功能碼b1-00：設置為1，選擇端子控製方式，以便通過外部端子啟動驅動器。
多功能端子設置：通過功能碼C0-01至C0-08，將相應的多功能端子設置為脈衝輸入、方向輸入和外部啟動等功能。
四、故障代碼含義分析及解決方法
GS100M驅動器提供了詳細的故障代碼，以便用戶快速定位和解決問題。以下是一些常見的故障代碼及其含義和解決方法：
oC1（加速過流）：加速過程中電流過大。可能原因包括轉矩提升值過大、起動頻率過高、加速時間過短等。解決方法包括減小轉矩提升值、降低起動頻率、延長加速時間等。
oL2（電機過載）：電機負載過大。可能原因包括負載過重、電機參數設置不當等。解決方法包括減輕負載、按照電機銘牌正確設置參數等。
ov1（加速過壓）：加速過程中電壓過高。可能原因包括輸入電壓異常、負載慣性過大等。解決方法包括檢查電網電壓、使用能耗製動等。
CtC（電流檢測電路異常）：電流檢測電路出現故障。可能原因包括控製板與驅動板連接異常、電流傳感器損壞等。解決方法包括檢查排線並重插、尋求服務等。
通過仔細閱讀和理解GS100M手冊中的用戶指南部分，用戶可以更好地掌握驅動器的操作、參數設置和故障處理方法，從而確保驅動器的正常運行和高效使用。
