一、操作麵板功能及基礎設置

1. 操作麵板功能介紹

易驅變頻器M200的操作麵板設計簡潔，包含RUN（運行）、M-FUNC（多功能鍵）、STOP/RESET（停機/故障複位）、PRG（模式切換）、ENTER（確認）、▲/▼（數據修改）和▼▼（數據位切換）等按鍵。LED數碼管可顯示設定頻率、輸出電壓、輸出電流等參數。

2. 恢複出廠值設置

要恢複M200變頻器的出廠設置，可以通過操作麵板完成。具體步驟如下：

• 進入參數設置界麵（PRG鍵）。

• 找到F0-01參數（參數初始化）。

• 將F0-01參數設置為1，並按ENTER鍵確認。

• 變頻器將自動重啟並恢複到出廠設置。

3. 密碼設置與解除

為了保護變頻器的設置，可以設置用戶密碼。具體操作如下：

• 進入參數設置界麵。

• 找到F0-00參數（用戶密碼）。

• 設定一個非零數字作為密碼，按ENTER鍵確認。

• 要解除密碼，將F0-00參數設置為0000即可。

4. 轉矩提升和截止頻率及轉差頻率補償設置

• 轉矩提升設置：

• 進入F1組參數，找到F1-13（轉矩提升）。

• 根據負載情況設置轉矩提升百分比（0.0%～30.0%）。

• 截止頻率設置：

• 找到F1-14（轉矩提升截止頻率）。

• 設置截止頻率百分比（0.0%～50.0%）。

• 轉差頻率補償設置：

• 進入F1組參數，找到F1-15（V/F轉差頻率補償）。

• 設置轉差頻率補償百分比（0.0%～200.0%）。

二、端子三線式運轉控製及外部電位器設置

1. 三線式運轉控製

三線式運轉控製允許通過三個端子控製變頻器的正轉、反轉和停機。設置步驟如下：

• 進入F6組參數，找到F6-09（FWD/REV端子控製模式）。

• 將F6-09設置為2或3，選擇三線式控製模式。

• 接線時，將正轉控製端子（如DI1）、反轉控製端子（如DI2）和停機控製端子（如DI3）分別接到對應的功能端子上。

2. 外部電位器正反轉及調速設置

外部電位器可用於變頻器的頻率給定，實現正反轉和調速功能。具體設置如下：

• 正反轉設置：

• 進入F1組參數，將F1-02（主頻率源A選擇）設置為AI1或AI2。

• 接線時，將外部電位器的中心抽頭接到變頻器的公共端（如GND），另一端分別接到AI1或AI2端子。

• 通過調整電位器的阻值實現正反轉。

• 調速設置：

• 進入F5組參數，設置AI1或AI2的輸入範圍（F5-00至F5-03或F5-05至F5-08）。

• 接線同上，調整電位器阻值即可改變輸出頻率。

三、故障診斷與處理

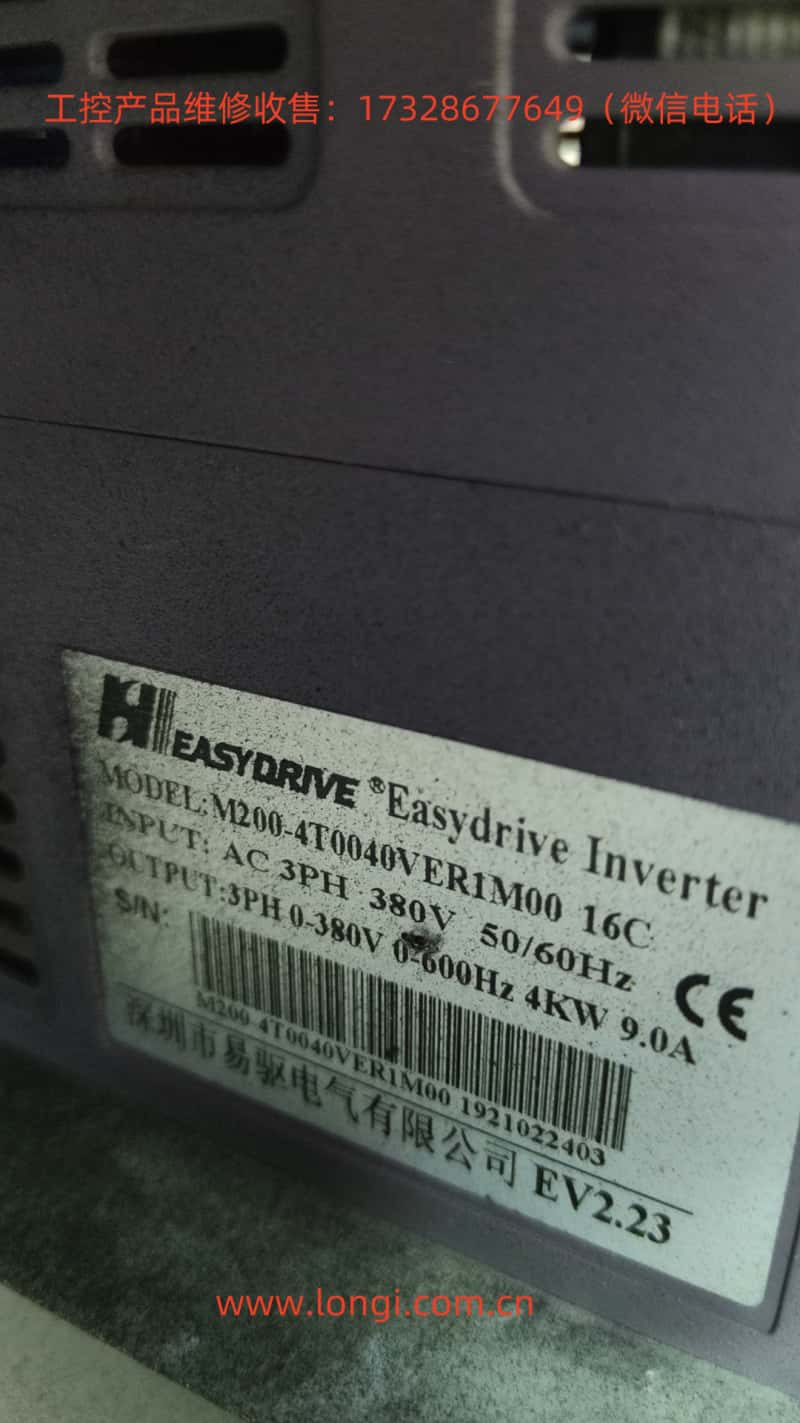

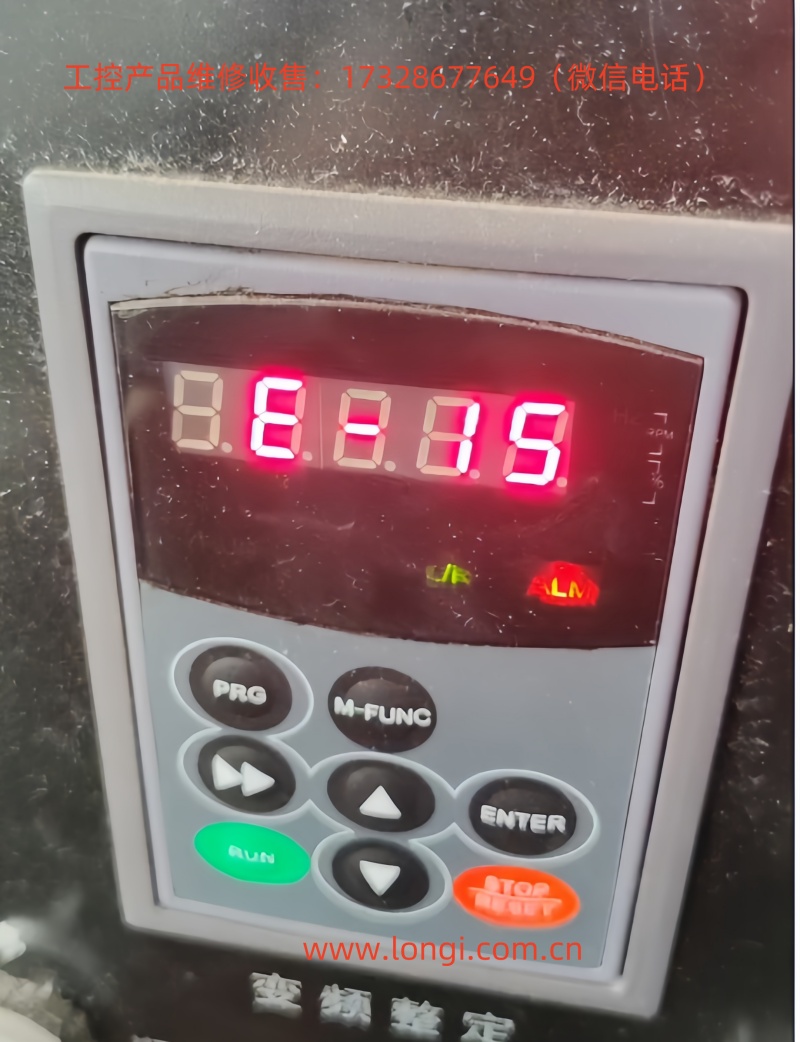

1. E-015故障（外部設備故障）

當變頻器顯示E-015故障代碼時，表示外部設備故障輸入端子閉合。解決方法如下：

• 檢查外部設備是否正常。

• 斷開外部設備故障輸入端子，並清除故障。

2. 其他常見故障及解決方法

• E-01加速運行中過流：

• 可能原因：加速時間太短、負載慣性過大。

• 解決方法：延長加速時間、減小負載慣性。

• E-02減速運行中過流：

• 可能原因：減速時間過短、有大慣性負載。

• 解決方法：延長減速時間、減小負載慣性。

• E-07母線欠壓：

• 可能原因：輸入電壓異常。

• 解決方法：檢查電源電壓是否正常。

• E-16 RS485通訊故障：

• 可能原因：波特率設置不當、串行口通訊錯誤。

• 解決方法：適當設置波特率、檢查通訊電纜和上位機是否工作正常。

四、總結

易驅變頻器M200用戶手冊提供了詳盡的操作指南，涵蓋了操作麵板功能介紹、基礎設置、端子控製及外部電位器設置、故障診斷與處理等內容。通過合理設置參數和正確接線，用戶可以輕鬆實現變頻器的各種功能，確保設備的穩定運行。同時，了解常見故障及解決方法，有助於用戶快速定位並排除故障，提高設備的使用效率和可靠性。
