一、操作麵板功能介紹與密碼設置
施耐德ATV310係列變頻器配備了直觀的操作麵板，方便用戶進行各項設置和操作。操作麵板包括顯示屏、多個按鍵以及指示燈。其中，顯示屏用於顯示當前參數和狀態，按鍵則用於導航和設置參數。
密碼設置與解鎖
為了保障設備安全，ATV310變頻器支持密碼鎖定功能。用戶可以通過設置密碼來限製對變頻器的操作權限。
完整菜單功能選擇與參數存儲
ATV310變頻器提供了豐富的參數設置選項，用戶可通過“配置模式”（ConF）訪問完整菜單。
選擇完整菜單：在“配置模式”下，按導航鍵選擇“FULL”子菜單，即可進入完整參數列表。
存儲參數：完成參數設置後，選擇“101 存儲客戶參數設置”，按確認鍵保存當前配置。
恢複出廠值設置：若需恢複變頻器到出廠默認設置，選擇“102 出廠/恢複客戶參數設置”，然後按確認鍵並選擇“64”。
二、外部端子工作模式設置
ATV310變頻器支持外部端子控製模式，用戶可通過LI1、LI2、LI3、LI4四個邏輯輸入端子實現正轉、反轉、高速和低速功能。

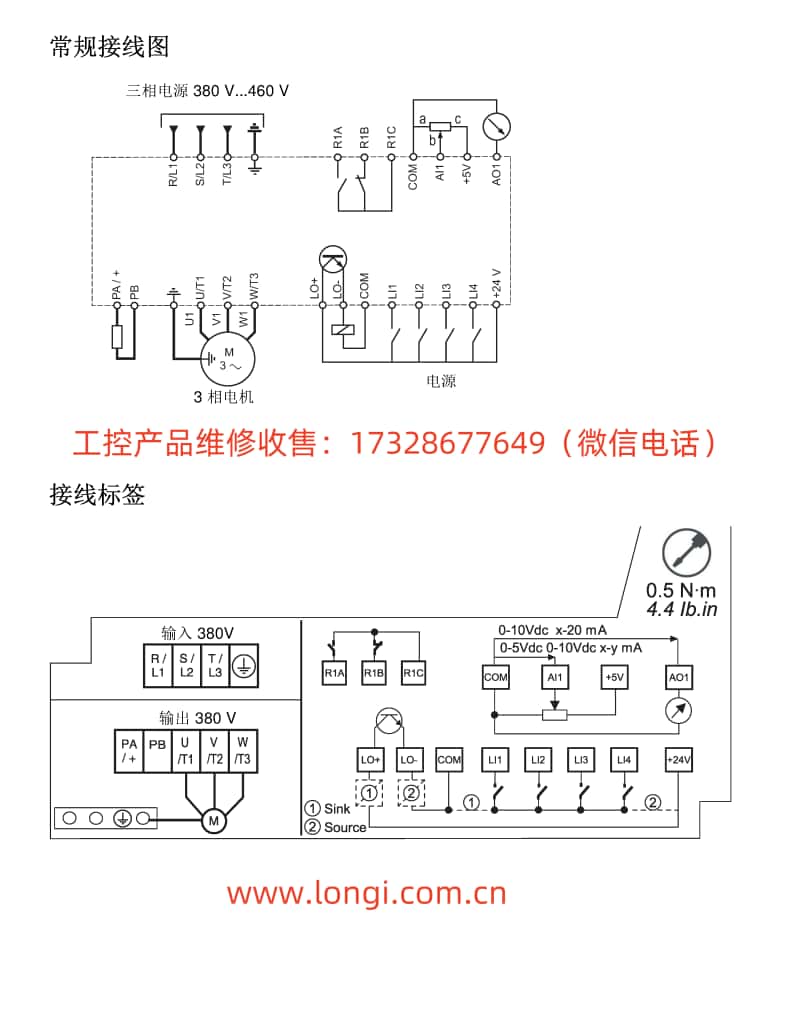

接線與參數設置
接線：
參數設置：
LI1：正轉（L1H）
LI2：反轉（L2H）
LI3：高速（L3H）
LI4：低速（L4H）
進入“配置模式”（ConF），選擇“控製菜單”（400-）。
設置“控製類型”（201）為“3線控製”（01）。
設置“邏輯輸入類型”（203）為“正邏輯”（00），確保高電平有效。
設置“給定通道1”（401）為“遠程顯示屏”（01），以便通過外部控製器發送速度給定。
設置“命令通道1”（407）為“終端”（01），以便通過LI1-LI4端子接收控製命令。
在“輸入輸出菜單”（200-）中，分別設置LI1、LI2、LI3、LI4的功能：
在“速度限幅菜單”（512-）中設置高速（512.2）和低速（512.0）的具體頻率值。
高速和低速頻率給定
高速和低速頻率可通過外部控製器的模擬量輸出或數字量輸出給定。若使用模擬量輸出，需將AI1端子連接到外部控製器的模擬量輸出端，並在“輸入輸出菜單”（200-）中設置AI1的類型和範圍。若使用數字量輸出，則直接通過LI3和LI4端子控製高速和低速。
三、故障代碼含義分析與解決方法
ATV310變頻器具備完善的故障診斷功能，當發生故障時，會在顯示屏上顯示相應的故障代碼。用戶可根據代碼采取相應的解決措施。
常見故障代碼及解決方法
F001 預充電故障：可能原因包括充電繼電器故障或充電電阻損壞。解決方法是檢查連接，確認主電源穩定，必要時聯係施耐德電氣技術支持。
F010 過流故障：可能由參數設置錯誤、負載過大或機械鎖定引起。解決方法是檢查參數設置，調整電機/驅動器/負載尺寸，檢查機械裝置狀態，並連接電機電抗器。
F011 變頻器過熱故障：可能由負載過大、通風不良或環境溫度過高引起。解決方法是檢查電機負載、變頻器通風情況和環境溫度，等待變頻器冷卻後再重新起動。
F013 電機過載故障：可能由電機電流過大觸發。解決方法是檢查電機熱保護設置和電機負載，必要時調整參數。
F014/F015 輸出缺相故障：可能由電機連接不良或輸出接觸器故障引起。解決方法是檢查電機連接和輸出接觸器狀態。
四、總結
施耐德ATV310係列變頻器用戶手冊提供了詳盡的操作指南和參數設置說明，幫助用戶快速上手並充分利用變頻器的各項功能。通過本文的介紹，用戶可了解操作麵板的功能、密碼設置與解鎖方法、外部端子工作模式的設置步驟以及常見故障代碼的解決方法，從而更有效地使用和維護ATV310變頻器。在實際應用中，用戶應根據具體需求和環境條件合理設置參數，並定期檢查設備狀態，確保變頻器長期穩定運行。
