  在工業機械領域，變頻器在控製電機轉速和效率方麵發揮著至關重要的作用。然而，在處理如礦山電梯或高速升降機等高慣性負載時，電機可能會從“電動”狀態過渡到“動態”狀態，暫時變為發電機。這一現象導致再生能量回流到係統中，可能引起電壓尖峰，並可能損壞變頻器的組件。為了緩解這些問題，通常會在係統中集成製動單元和製動電阻。本文將深入探討製動單元的工作原理、電路圖以及故障排除技巧。

製動單元的作用
當電機減速、製動或降低重載時，機械係統的勢能可能導致電機的實際轉速超過變頻器設定的轉速。這會在電機繞組中產生容性電流，進而產生激磁電動力，使電機自激並發電。這種電能隨後會回饋到電網中。然而，這種再生能量會導致變頻器直流電路中的電壓急劇上升，可能損壞儲能電容器和逆變器模塊。

為避免這種情況，會使用製動單元和製動電阻。製動單元本質上是一個電子開關（IGBT模塊），當被激活時，它會將製動電阻連接到直流電路中。這樣可以迅速將電機的再生能量以熱能的形式耗散，使直流電路電壓保持在安全範圍內。

電路分析

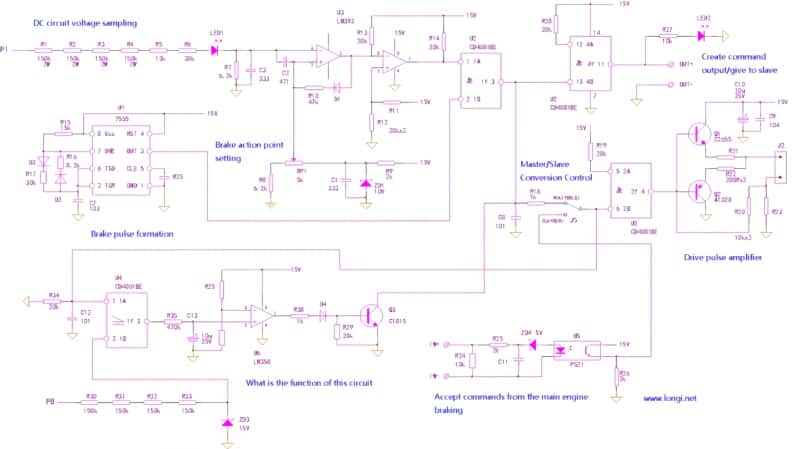

製動單元的控製電路通常包括一個直流電壓檢測電路，當直流電路電壓超過某個閾值（例如660V）時，會觸發電子開關。一旦電壓降至較低閾值（例如620V）以下，開關就會關閉。

在更先進的係統中，通過脈衝製動來優化製動單元的性能。在這裏，電壓/頻率或電壓/脈衝寬度轉換電路控製IGBT模塊的開關狀態。當直流電路電壓較高時，製動單元以更高的頻率或更長的導通周期運行，反之亦然。

CDBR-4030C製動單元
CDBR-4030C製動單元雖然在結構和性能上不是最優化的，但在實際應用中仍然有效。它使用雙管IGBT模塊，但隻利用其中一個管，因此效率有所降低。其保護電路結合了電子和機械跳閘電路，當模塊過熱時，QF0空氣斷路器會被修改為跳閘狀態。

常見故障與修複
製動單元的故障通常發生在控製電源電路中，如降壓電阻開路或電壓調節器故障。此外，濕氣可能會降低變頻器直流電路的絕緣性能，導致高壓放電和電路板損壞。

製動單元的控製電路通常包括LM393運算放大器、CD4081BE四輸入與門和7555（NE555）定時器電路。故障排除涉及檢查這些組件及其連接。

該電路的一個獨特特征是滯回電壓比較器，它通過提供一定的滯回電壓來防止輸出頻繁波動。如果製動單元無法正確運行，可能是由於此比較器或電壓比較器連接出現問題。

保護措施
電路還包括保護措施，以防止IGBT模塊損壞。例如，如果模塊溫度升至75°C，溫度繼電器會觸發跳閘，切斷製動單元的電源。此外，電路設計確保如果製動電阻保持連接或IGBT模塊故障，係統將關閉以防止進一步損壞。

結論
了解製動單元的工作原理及其電路圖對於有效的故障排除和修複至關重要。通過分析控製原理和常見故障，技術人員可以快速診斷和解決問題，確保變頻器在工業應用中的順暢運行。通過適當的維護和修複，製動單元可以提供可靠的過電壓和再生能量保護，延長變頻器及其組件的使用壽命。
