一、引言
菱士達變頻器LSD-B7000係列是一款高性能、多功能的全矢量型變頻調速器，廣泛應用於各種工業控製領域。為了幫助用戶更好地理解和使用這款變頻器，本文將從麵板功能介紹、參數設置、外部接線及故障代碼處理等方麵進行詳細闡述。

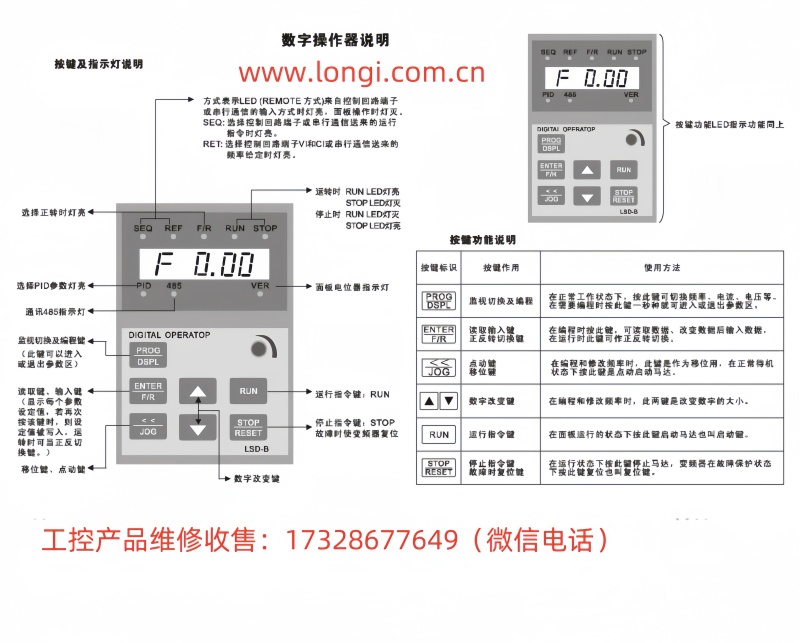

二、麵板功能介紹
菱士達LSD-B7000係列變頻器的麵板設計簡潔明了，功能鍵布局合理，便於操作。主要功能鍵包括：
RUN鍵：用於啟動變頻器。
STOP鍵：用於停止變頻器運行。
PROG鍵：進入或退出編程模式，用於修改和查看參數。
▲▼鍵：用於在編程模式下增加或減少參數值。
DATA鍵：確認參數設置並保存。
此外，麵板上還配備有LED指示燈，用於顯示變頻器的運行狀態和故障信息。
三、參數設置
選擇合適的V/F曲線
V/F曲線是變頻器輸出電壓與頻率之間的關係曲線。選擇合適的V/F曲線對於保證電機的穩定運行至關重要。LSD-B7000係列變頻器提供了多種預設的V/F曲線，用戶可以根據電機的類型和負載特性進行選擇。在編程模式下，通過修改Pr015參數來選擇合適的V/F曲線。
設置最大頻率、最大電壓、最低頻率、最低電壓
最大頻率：設置變頻器的最高輸出頻率，通過修改Pr016參數來調整。
最大電壓：設置變頻器的最高輸出電壓，通過修改Pr017參數來調整。
最低頻率：設置變頻器的最低輸出頻率，防止電機在低速運行時過熱，通過修改Pr022參數來調整。
最低電壓：設置變頻器的最低輸出電壓，確保電機在低速運行時仍能穩定工作，通過修改Pr023參數來調整。
設置中間電壓、中間頻率
中間電壓和中間頻率的設置有助於優化變頻器的性能。通過修改Pr018至Pr021參數，用戶可以設置兩個中間頻率點及其對應的電壓值。
設置UP/DOWN給定頻率功能
UP/DOWN功能允許用戶通過麵板上的▲▼鍵手動調整變頻器的輸出頻率。在編程模式下，通過修改Pr060和Pr061參數來啟用和調整UP/DOWN功能。
點動調速
點動調速是一種臨時調整輸出頻率的方法。在編程模式下，通過修改Pr058參數設置點動頻率，然後按下麵板上的JOG鍵即可實現點動調速。
四、外部接線與參數設置
外部端子正反轉
要實現外部端子控製的正反轉功能，需要連接正轉（FR）和反轉（RR）端子。在編程模式下，通過修改Pr005參數選擇外部端子控製模式，並設置Pr141和Pr142參數為正轉和反轉功能。
外部電位器調速
外部電位器調速是一種常用的調速方式。通過將電位器的輸出端連接到變頻器的頻率給定端子（如FV端子），用戶可以通過旋轉電位器來調整變頻器的輸出頻率。在編程模式下，通過修改Pr004參數選擇外部模擬電壓給定方式，並設置相應的FV端子參數（如Pr152和Pr153）來調整增益和偏置。
五、故障代碼含義分析與解決方法
菱士達LSD-B7000係列變頻器具有完善的故障保護功能。當發生故障時，變頻器會顯示相應的故障代碼。以下是一些常見的故障代碼及其含義和解決方法：
OC：過流保護。可能由於電機過載或輸出短路引起。解決方法包括檢查電機負載、輸出電路和參數設置。
OV：過壓保護。可能由於輸入電壓過高或製動電阻損壞引起。解決方法包括檢查輸入電壓和製動電阻。
LU：欠壓保護。可能由於輸入電壓過低引起。解決方法包括檢查輸入電源和電壓穩定器。
EF：外部故障。可能由於外部輸入信號異常引起。解決方法包括檢查外部輸入端子和信號源。
當用戶遇到故障代碼時，應首先根據代碼含義進行初步判斷，然後按照解決方法進行檢查和修複。如果問題無法解決，建議聯係菱士達售後服務中心進行進一步的技術支持。
六、總結
菱士達變頻器LSD-B7000係列是一款功能強大、操作簡便的全矢量型變頻調速器。通過本文的介紹，用戶可以更好地理解和使用這款變頻器，掌握其麵板功能、參數設置、外部接線及故障代碼處理等方麵的知識。在實際應用中，用戶應根據實際需求進行參數設置和接線操作，並定期進行維護和檢查，以確保變頻器的長期穩定運行。
