CONVO VSD開關電源專為GVF-G型驅動器設計，功率為5.5KW，版本號為002-E-P00-01 8.6kVA 13A。這款開關電源在設計上雖非最傳統，但在實際應用中卻展現出了可靠的性能和低故障率。

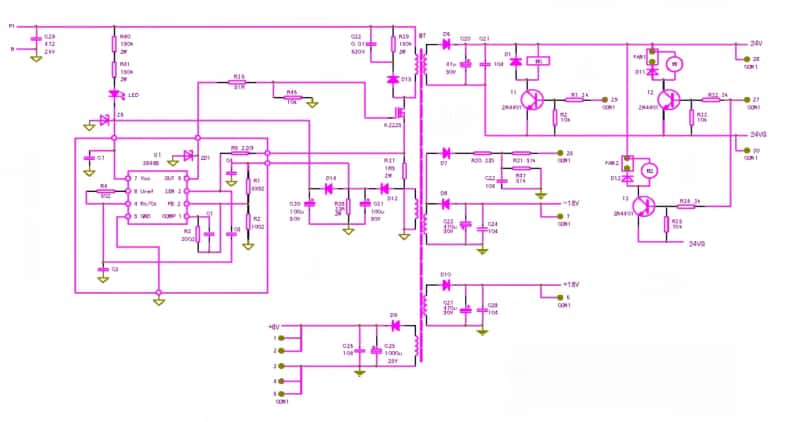

電路概述

該電源的核心是一個輸入級，它從自主直流家庭儲能電容器接收約550V的直流電壓，這是整個電路運行的基礎。振蕩和驅動機製由廣泛使用的38440功率芯片管理，該芯片通過組件R40、R41和Z8提供的電壓和電流啟動。盡管Z8的確切穩定值尚未精確測量，但估計約為13V。為方便起見，還集成了一個LED指示燈來顯示電源的存在。

3844芯片啟動振蕩後，通過由D13、Dl4、C30和C31組成的整流和濾波電路以及BT繞組，為其7腳建立電源電壓。這個電源電壓不僅為芯片供電，還在輸出電壓采樣和反饋中起著關鍵作用。采樣電壓通過電阻R1和R2分壓後，反饋到3844芯片的2腳。這種反饋方法雖然通過間接采樣每個通道的輸出電壓而非直接從變壓器的二次電源分支采樣，具有略低的控製精度和響應速度，但卻是一種獨特的做法。

二次電源增強

為進一步提升電源性能，來自二次繞組的+18V和-18V輸出被送到CPU主板上。在這裏，它們分別通過7815和7915穩壓器進行電壓調節。雖然這增加了電路的複雜性，但顯著提高了電源的穩定性和可靠性。此外，+8V電源在引入主板後，通過7805穩壓器調節，作為CPU的電源。

電流采樣與控製

開關管的電流采樣通過串聯在K2225開關管源極的電阻R37實現。采樣電流隨後被發送到3844芯片的3腳電流檢測端。連接在兩個引腳之間的內部電壓放大器的反饋組件決定了采樣電壓的放大率。芯片的8腳（Vref端）在正常操作時輸出穩定的5V參考電壓，為連接到4腳的外部R和C振蕩定時組件提供電流路徑，確保振蕩頻率的穩定性。

3844芯片的6腳作為脈衝輸出或驅動輸出端，通過電阻R36將脈衝引入K2225開關的柵極。對開關過程的這種精細控製對於保持高效可靠的電源轉換至關重要。

24V輸出與風扇控製

24V輸出電源既為變頻器的控製端提供控製電壓，又為兩個冷卻風扇供電。風扇的工作模式根據CPU主板上的信號和參數設置進行智能控製，通常包括上電即運行、運行期間運行以及散熱器溫度達到預定義閾值時運行。

維護見解

在維護這款電源時，應牢記幾個關鍵點。如果K2225開關管因故障損壞，可能會在3844芯片的3腳引入高壓脈衝，導致其同時損壞。此外，電阻R5可能會開路或電阻值增加。同樣，連接在源極的電流采樣電阻R37也經常被發現開路。因此，在更換開關管之前，必須對這些組件進行全麵檢查。K1317管可作為K2225的直接替代品。

總之，盡管CONVO VSD開關電源的設計非傳統，但它為GVF-G型驅動器提供了一個可靠且高效的解決方案。其在實際應用中的穩健性能、周到的設計特點和簡單的維護流程，使其成為任何變頻器係統中的寶貴資產。通過了解其電路圖並遵循最佳維護實踐，可以確保這款電源在各種工業和商業應用中的長久可靠性和穩定性。
