引言

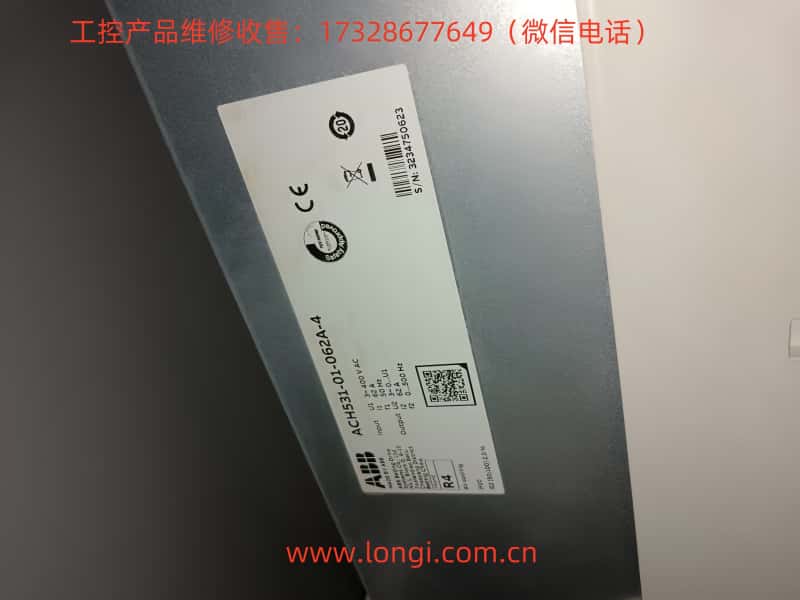

ABB變頻器ACH531是一款高性能的傳動設備，廣泛應用於HVAC（暖通空調）係統中。然而，在使用過程中，可能會遇到各種故障報警，其中3130故障是比較常見的一種。本文將對ABB變頻器ACH531出現3130故障的含義進行詳細分析，並提出相應的解決方法，以幫助技術人員迅速定位和解決問題，確保設備的穩定運行。

一、3130故障的含義

3130故障在ABB變頻器ACH531中被定義為輸入缺相故障，也稱為直流電壓震動故障。這個故障代碼的出現表明變頻器檢測到輸入電源存在問題，導致直流母線電壓發生波動，超過了正常範圍（超過13%）。這種故障通常會導致變頻器停機，以保護電機和傳動係統免受損壞。

二、3130故障的原因分析

1. 電源缺相或熔絲熔斷：

• 當變頻器輸入電源的一相缺失或熔絲熔斷時，會導致直流電路電壓不穩定，進而引發3130故障。

2. 直流濾波電容放電過多而供電不足：

• 變頻器內部的直流濾波電容用於平滑直流母線電壓。如果電容放電過多而供電不足，會導致直流母線電壓波動加大，從而引發3130故障。

3. 供電電網幹擾：

• 電網中存在的不平衡、諧波或暫態過電壓等幹擾因素，都可能影響變頻器的正常運行，進而引發3130故障。

4. 重載下的震蕩問題：

• 在重載條件下，如果變頻器的參數設定不合理或負載波動較大，也可能導致直流母線電壓震蕩，從而引發3130故障。

5. 硬件故障：

• 變頻器內部的整流橋、可控矽及其觸發電路等硬件故障，也可能導致3130故障的出現。

三、3130故障的解決方法

1. 檢查電源及熔絲：

• 首先，檢查變頻器的輸入電源是否穩定，三相電壓是否平衡。使用萬用表測量進線電壓，確保每一相的電壓都在正常範圍內。

• 檢查熔絲是否熔斷，如有熔斷，及時更換新的熔絲。

2. 檢查整流橋及可控矽：

• 檢查整流橋內部的可控矽及其觸發電路是否異常。可以使用示波器觀察可控矽的觸發波形，確保其正常工作。

• 如發現可控矽或觸發電路故障，應及時更換或修複。

3. 測試直流母線電壓：

• 帶負載測試直流母線電壓的實際值是否波動。如果實際值沒有波動而檢測值波動，可能是檢測電路出現故障。

• 在這種情況下，可以考慮更換相關的檢測部件，如傳感器或電路板。

4. 檢查電容容量：

• 檢查直流濾波電容的容量是否下降。如果電容容量不足，可以更換新的電容以改善直流母線電壓的穩定性。

5. 檢查電源輸入端：

• 檢查電源輸入端的接線是否牢固，有無鬆動或接觸不良的現象。

• 檢查供電變壓器的容量是否滿足變頻器係統的帶載要求。如果變壓器容量不足，應更換更大容量的變壓器。

• 檢查開關或斷路器是否合格，熔斷器是否熔斷，熱繼電器是否跳閘等。

6. 調整參數設定：

• 在重載條件下，可以嚐試調整變頻器的參數設定，如增加加減速時間、優化負載均衡設計等，以改善直流母線電壓的穩定性。

• 如需通過參數屏蔽3130故障，可以將參數31.21（輸入缺相）設置為“0”，這樣變頻器在檢測到輸入缺相時不會跳閘。但請注意，這種方法僅作為臨時措施，長期使用時仍需解決根本問題。

7. 檢查其他硬件故障：

• 如上述方法均未能解決問題，可以進一步檢查變頻器內部的其他硬件部件，如RTAC（實時自適應控製）模塊、AIBP（輸入橋保護板）等是否損壞或插接不良。

• 如發現硬件故障，應及時更換或修複相應的部件。

四、結論

ABB變頻器ACH531出現3130故障時，應從電源及熔絲、整流橋及可控矽、直流母線電壓測試、電容容量、電源輸入端、參數設定以及其他硬件故障等多個方麵進行排查和解決。通過係統的檢查和調整，可以有效地定位和解決3130故障，確保變頻器的穩定運行。同時，也建議定期對變頻器進行維護和保養，以預防故障的發生。
