一、如何使用外部端子實現正反轉和外邊電位器調速
偉肯變頻器NX係列通過外部端子實現正反轉和外邊電位器調速非常簡便。以下是實現該功能的具體步驟：
接線端子：
將電位器的三個端子分別連接至變頻器的AI1（模擬輸入1）、GND（接地）和+10V（模擬輸入正電源）端子。
正轉：通常連接至變頻器的DI1（正向啟動）端子。
反轉：通常連接至變頻器的DI2（反向啟動）端子。
請注意，不同型號的NX係列變頻器可能有所不同，請參考具體型號的用戶手冊確認端子編號。
正反轉控製：
電位器調速：
參數設置：

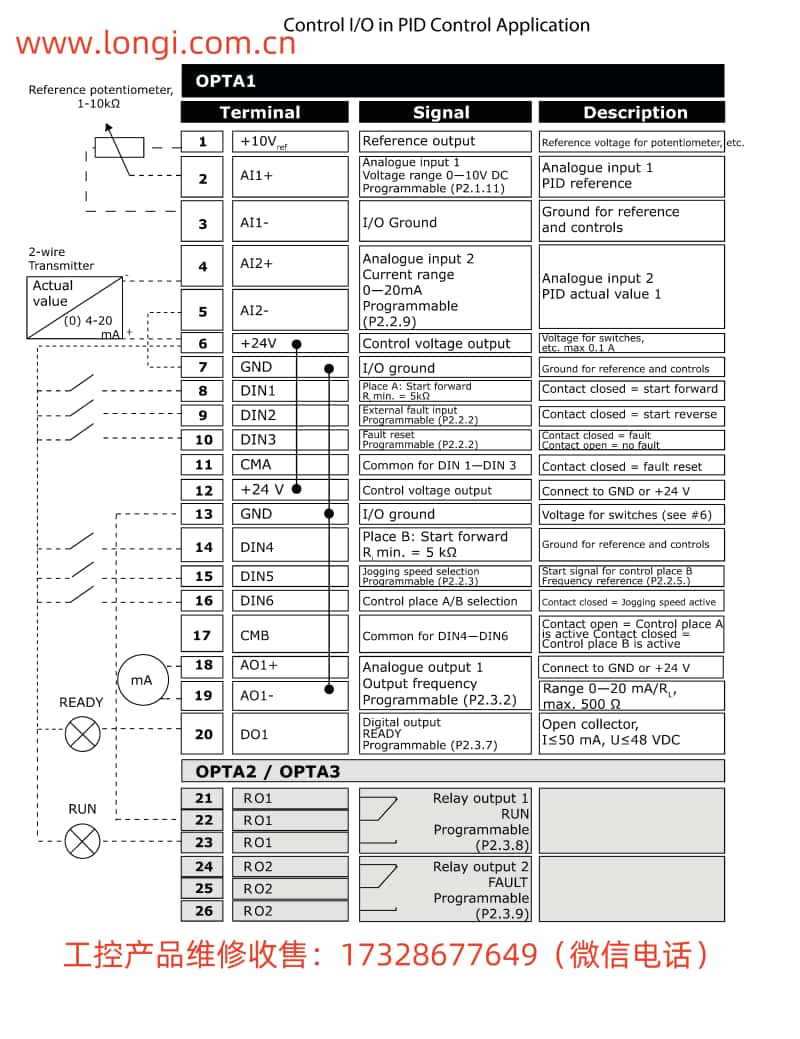

二、PID功能特點及應用
偉肯變頻器NX係列的PID功能非常強大，適用於多種自動控製場合。以下是其PID功能的特點及在水泵恒壓控製中的應用：
PID功能特點：
支持多種PID控製模式，包括標準PID、睡眠/喚醒功能等。
可以通過外部端子或現場總線靈活配置PID參數。
提供豐富的監控和報警功能，確保係統穩定運行。
水泵恒壓控製應用：
將AI1設置為PID控製的實際值輸入。
配置PID控製器的參考值（目標壓力值）。
調整PID參數（比例、積分、微分）以獲得最佳控製效果。
根據需要設置睡眠/喚醒功能，以節省能源。
將壓力傳感器的輸出信號連接至變頻器的AI1（模擬輸入1）端子。
根據需要連接其他控製端子，如啟動、停止等。
接線端子：
參數設置：
三、Fieldbus協議及與西門子PLC的通訊
偉肯變頻器NX係列支持多種Fieldbus協議，包括Profibus、Modbus等，方便與各種PLC進行通訊。以下是與西門子PLC通訊的具體步驟：
Fieldbus協議：
與西門子PLC通訊：
在變頻器中配置Fieldbus參數，包括站地址、波特率等。
在西門子PLC中配置相應的通訊參數，確保與變頻器匹配。
編寫PLC程序，通過Fieldbus向變頻器發送啟動、停止和調速指令。
使用專用的Fieldbus通訊電纜將變頻器的Fieldbus接口與西門子PLC的相應接口連接起來。
接線：
參數設置：
四、故障代碼含義分析及解決方法
偉肯變頻器NX係列提供了豐富的故障代碼，幫助用戶快速定位和解決問題。以下是一些常見的故障代碼及其含義和解決方法：
F1：過電流故障
F2：過電壓故障
F5：充電開關故障
含義：變頻器內部充電開關異常。
解決方法：檢查充電開關及相關電路是否正常。
五、總結
偉肯變頻器NX係列用戶手冊提供了詳細的使用指南和參數設置說明，幫助用戶快速上手並實現各種複雜控製功能。通過本文的介紹，相信用戶已經對如何使用外部端子實現正反轉和外邊電位器調速、PID功能的特點及應用、Fieldbus協議及與西門子PLC的通訊以及故障代碼的含義和解決方法有了全麵的了解。在實際應用中，用戶應根據具體需求和現場條件靈活配置參數和接線方式，以實現最佳的控製效果。
