A316J光耦驅動特性及其對IGBT模塊保護機製的深度解析
在現代電力電子領域中，逆變模塊作為變頻器的核心組件，其穩定性和可靠性直接關係到整個係統的運行效率與安全性。A316J作為一款廣泛應用的逆變模塊驅動IC，憑借其卓越的性能，在眾多變頻器機型中占據了重要地位。本文旨在深入探討A316J光耦驅動的特點，尤其是其故障檢測與保護機製，並解析這些特性如何影響IGBT模塊的健康狀態，從而為相關領域的從業人員提供有價值的參考。
一、A316J光耦驅動概述

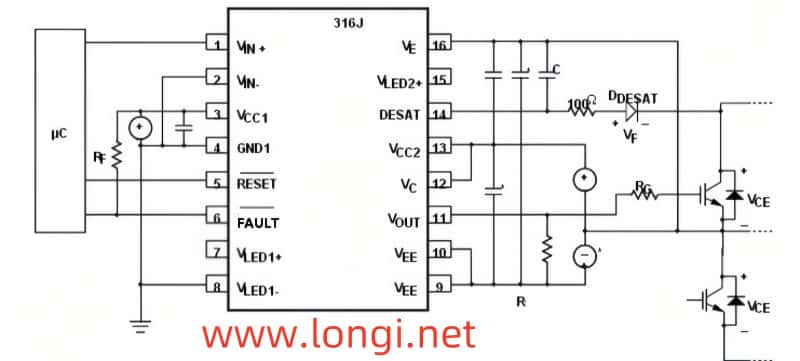

A316J作為逆變模塊的關鍵驅動元件，其主要功能在於接收CPU的驅動脈衝信號，通過內部電路轉換為適合IGBT模塊工作的驅動信號。該驅動IC通過14腳和16腳的外圍電路，與被驅動的IGBT管子的C（集電極）、E（發射極）極形成閉合環路，實現對IGBT管子工作狀態的有效監控。在正常工作時，IGBT管子的導通內阻較小，管壓降一般低於3V。然而，當出現異常過流情況時，管壓降會急劇上升，可能導致IGBT管子損壞。此時，A316J便發揮其關鍵作用，通過檢測管壓降的變化，及時封鎖輸出脈衝，並向CPU發出OC（過流）報警信號，從而保護IGBT模塊免受進一步損害。
二、A316J的故障檢測與保護機製
A316J的故障檢測與保護機製是其核心功能之一。該機製通過實時監測IGBT管子的工作狀態，一旦發現異常情況，便立即采取措施進行保護。具體來說，A316J能夠檢測到以下三種故障情況：
負載異常導致運行電流過大：當負載異常導致運行電流遠大於額定電流（通常超過3倍）時，IGBT管子的管壓降會迅速上升，超過7V的閾值。此時，A316J會立即封鎖輸出脈衝，並向CPU發出OC報警信號。
IGBT管子開路性損壞：如果IGBT管子出現開路性損壞，其將無法正常工作，導致管壓降異常升高。A316J同樣會檢測到這種異常情況，並采取相應的保護措施。
驅動電路不良：驅動電路的不良可能導致IGBT管子欠激勵，即使輸出電流偏小，但管子處於微導通和隨機關斷狀態，管壓降仍可能大於動作閾值。此時，A316J同樣會發出OC信號進行報警。
三、A316J故障對IGBT模塊的傷害及案例分析
A316J的故障不僅會影響其自身的正常工作，還可能對IGBT模塊造成嚴重的傷害。以下是一個典型的故障案例分析：
某小功率變頻器在更換損壞的IGBT模塊後，當頻率上升到20Hz及以上時，電機出現異響和抖動，並伴有OC停機現象。經過檢測發現，該故障是由於A316J外圍電路的濾波電容失效導致的。這些電容的失效降低了電源的帶負載能力，使得在負載高速運行或帶載運行時，IGBT管子不能良好開通，形成較大的導通電阻，導致三相嚴重不平衡，進而引發電機跳動和OC報警。
四、預防措施與維護建議
鑒於A316J故障對IGBT模塊可能造成的傷害，以下是一些預防措施和維護建議：
定期檢查驅動電源的濾波電容：確保電容的容量符合規定要求，避免因電容失效導致的電源帶負載能力下降。
加強散熱措施：對於使用時間較長或空間狹小的機型，應特別注意散熱問題，避免溫度過高導致元件損壞。
定期維護與檢測：定期對變頻器進行維護和檢測，及時發現並處理潛在故障，確保係統的穩定運行。
綜上所述，A316J光耦驅動作為逆變模塊的關鍵組件，其性能的穩定性和可靠性對IGBT模塊乃至整個變頻器的運行至關重要。通過深入了解A316J的特點和保護機製，並采取有效的預防措施和維護建議，我們可以有效減少故障的發生，提高係統的穩定性和安全性。
