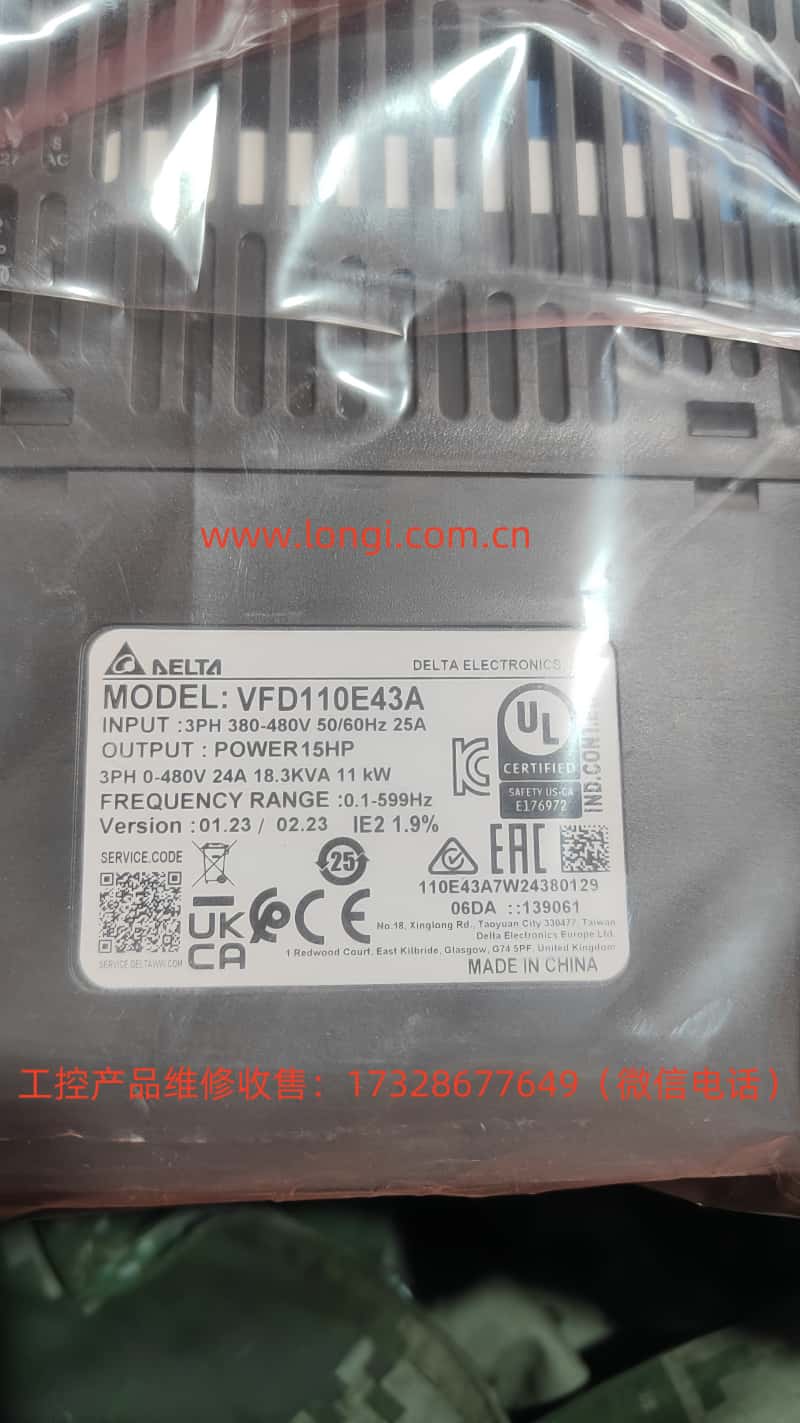

一、台達變頻器VFD-E係列麵板功能介紹及操作
麵板功能介紹
台達VFD-E係列變頻器的麵板主要包括以下幾個功能鍵和顯示區：
RUN/STOP：用於控製變頻器的運行和停止。
JOG：寸動運行鍵，按下後變頻器以設定的寸動頻率運行。
MODE：模式切換鍵，用於切換不同的顯示和操作模式。
▲▼：用於調整參數值或頻率值。
RESET：故障複位鍵，用於清除故障報警。
數字顯示屏：顯示當前頻率、設定值、故障代碼等信息。
拷貝參數到另一台電腦
台達VFD-E係列變頻器支持通過RS-485通訊接口將參數拷貝到另一台電腦。具體步驟如下：
連接通訊線：使用RS-485通訊線將變頻器與電腦連接。
設置通訊參數：在變頻器的參數設置中，將通訊地址、波特率等參數設置為與電腦通訊軟件一致。
運行通訊軟件：在電腦上運行專用的通訊軟件，如Delta的MSU軟件。
讀取參數：在通訊軟件中，選擇讀取參數功能，將變頻器的當前參數讀取到電腦中。
保存參數：將讀取到的參數保存為文件，以便後續使用。
設置密碼和消除密碼
設置密碼
進入參數設置模式。
找到參數00-08（參數保護密碼輸入）。
按▲▼鍵輸入所需的密碼值（00~65535）。
按下MODE鍵確認設置。
消除密碼
進入參數設置模式。
找到參數00-07（參數保護解碼輸入）。
輸入之前設置的密碼。
如果密碼正確，00-08的參數值將變為00，表示密碼已消除。
恢複出廠值設置
進入參數設置模式。
找到參數00-02（參數重置設定）。
按▲鍵選擇09（所有參數的設定值重置為出廠值，50Hz）或10（所有參數的設定值重置為出廠值，60Hz）。
按下MODE鍵確認設置。
二、端子控製及調速操作
端子控製正反轉啟動和停止

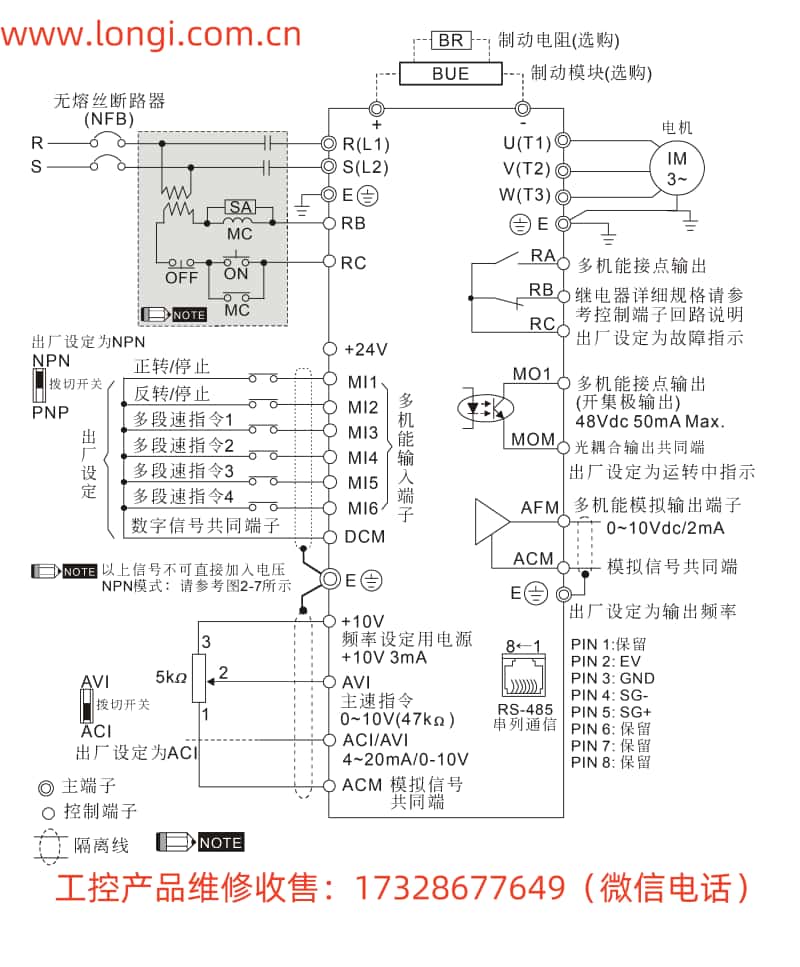

接線說明
正轉啟動端子：通常連接至變頻器的FWD端子。
反轉啟動端子：通常連接至變頻器的REV端子。
公共端子：通常連接至變頻器的DCM端子。
停止端子：可通過外部接點連接至FWD和REV端子，或通過通訊方式控製。
參數設置
進入參數設置模式。
找到參數02-01（第一運轉指令來源設定），設置為01（由外部端子控製，鍵盤STOP有效）或02（由外部端子控製，鍵盤STOP無效）。
根據需要設置參數02-02（電機停止方式選擇）以控製停止時的行為。
通過外部電位器調速
接線說明
參數設置
進入參數設置模式。
找到參數02-00（第一頻率指令來源設定），根據電位器的輸出類型選擇01（AVI）、02（ACI）或03（AUI）。
根據需要調整參數04-00（AVI模擬信號輸入頻率偏壓調整）、04-02（AVI模擬信號輸入頻率增益調整）等，以校準電位器的輸出與變頻器頻率的對應關係。
三、故障代碼含義分析及解決方法
常見故障代碼及含義
OC：過電流，表示變頻器輸出電流超過額定值。
GFF：對地短路故障，表示變頻器輸出端發生對地短路。
OV：過電壓，表示變頻器輸入電壓過高。
Lv：電壓不足，表示變頻器輸入電壓過低。
OH：過熱，表示變頻器內部溫度過高。
OL：過載，表示電機負載過大。
解決方法
OC：檢查電機是否堵轉，負載是否過大，變頻器輸出側是否有短路。
GFF：檢查電機及電纜是否對地短路，輸出側接線是否正確。
OV：檢查輸入電壓是否過高，是否接入了錯誤的電源。
Lv：檢查輸入電壓是否過低，電源線是否接觸不良。
OH：檢查變頻器散熱是否良好，環境溫度是否過高。
OL：檢查電機是否過載，是否選擇了合適的電機參數。
通過以上步驟，用戶可以有效地操作台達VFD-E係列變頻器，實現各種控製功能，並處理可能出現的故障。
